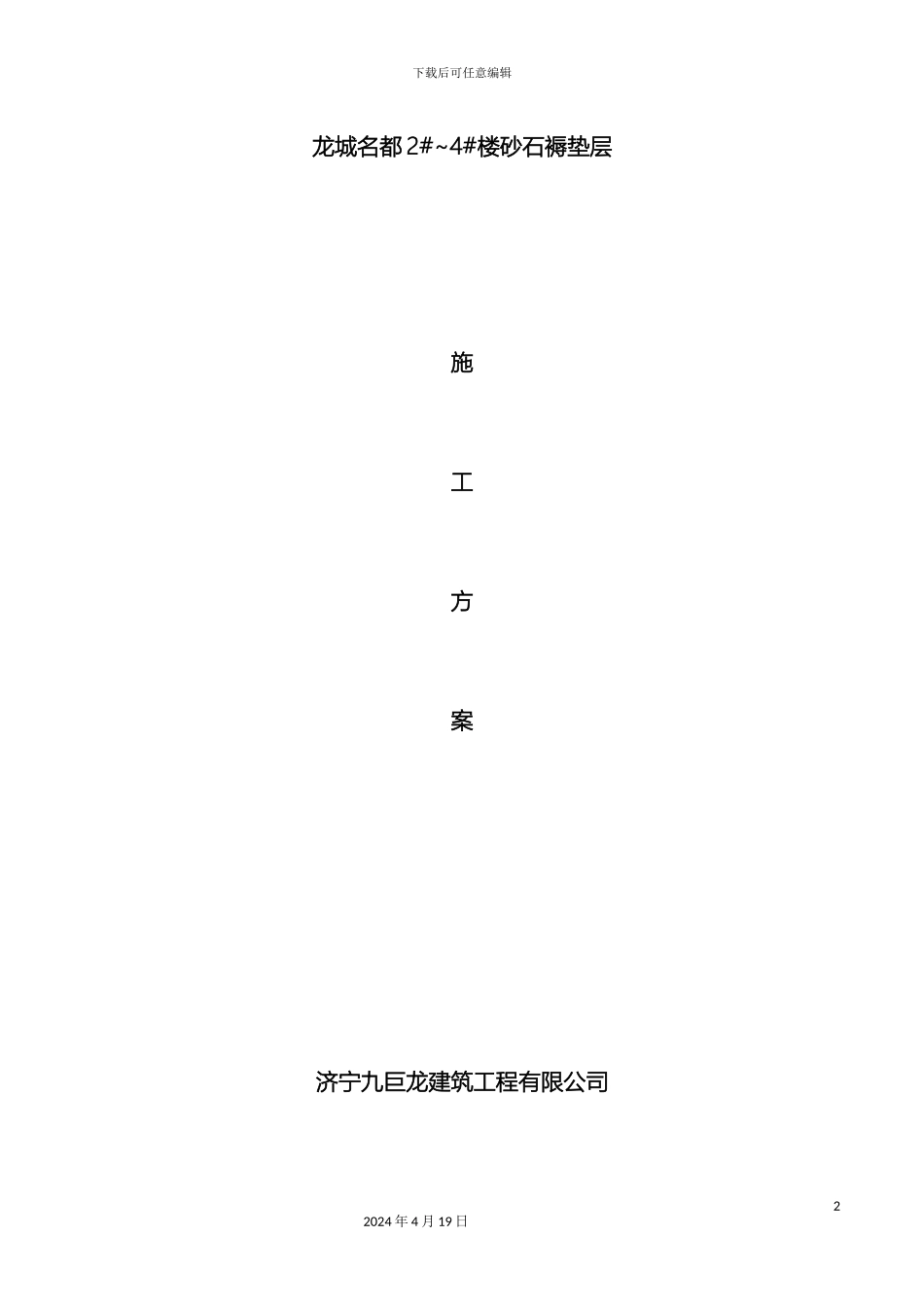

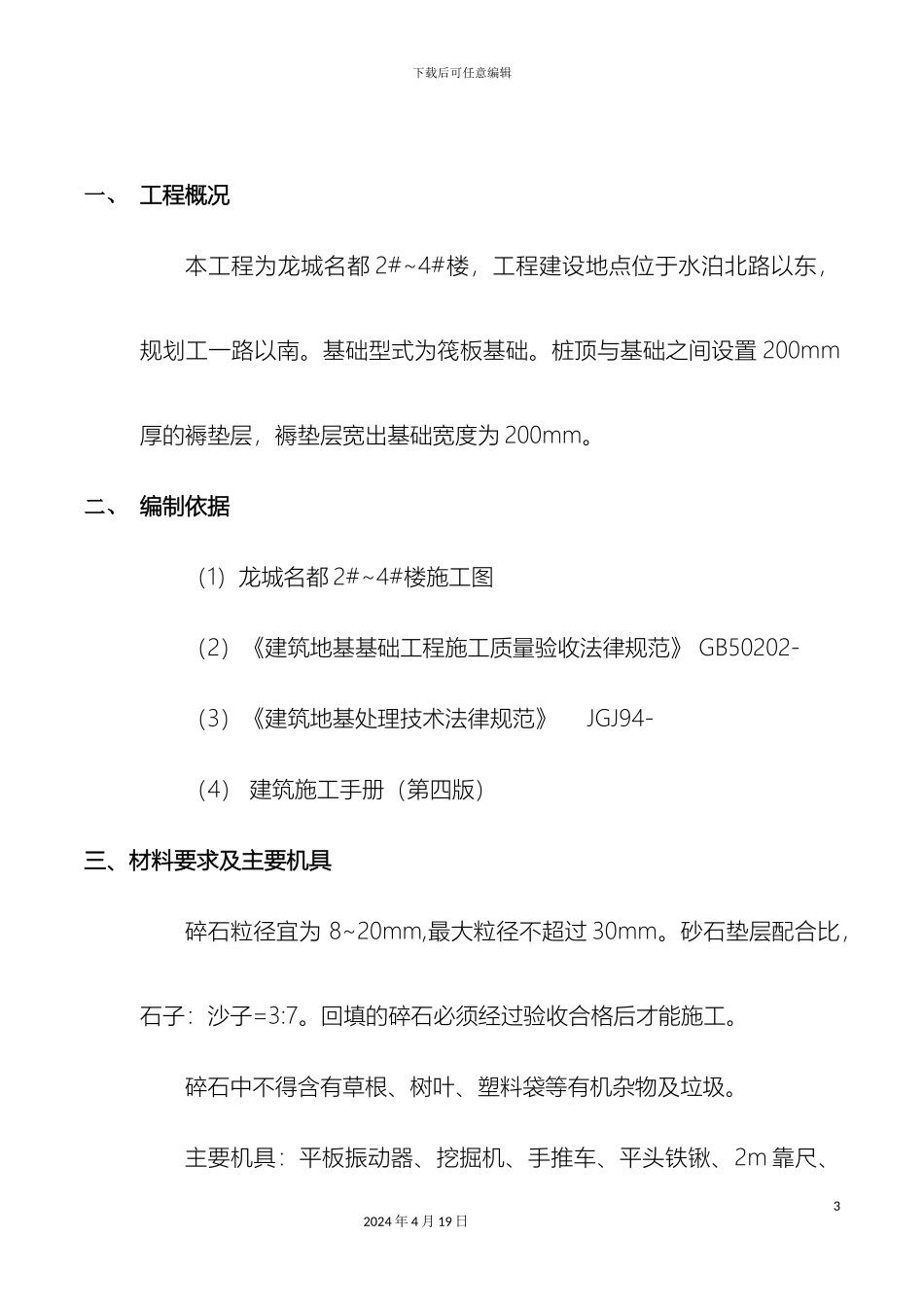

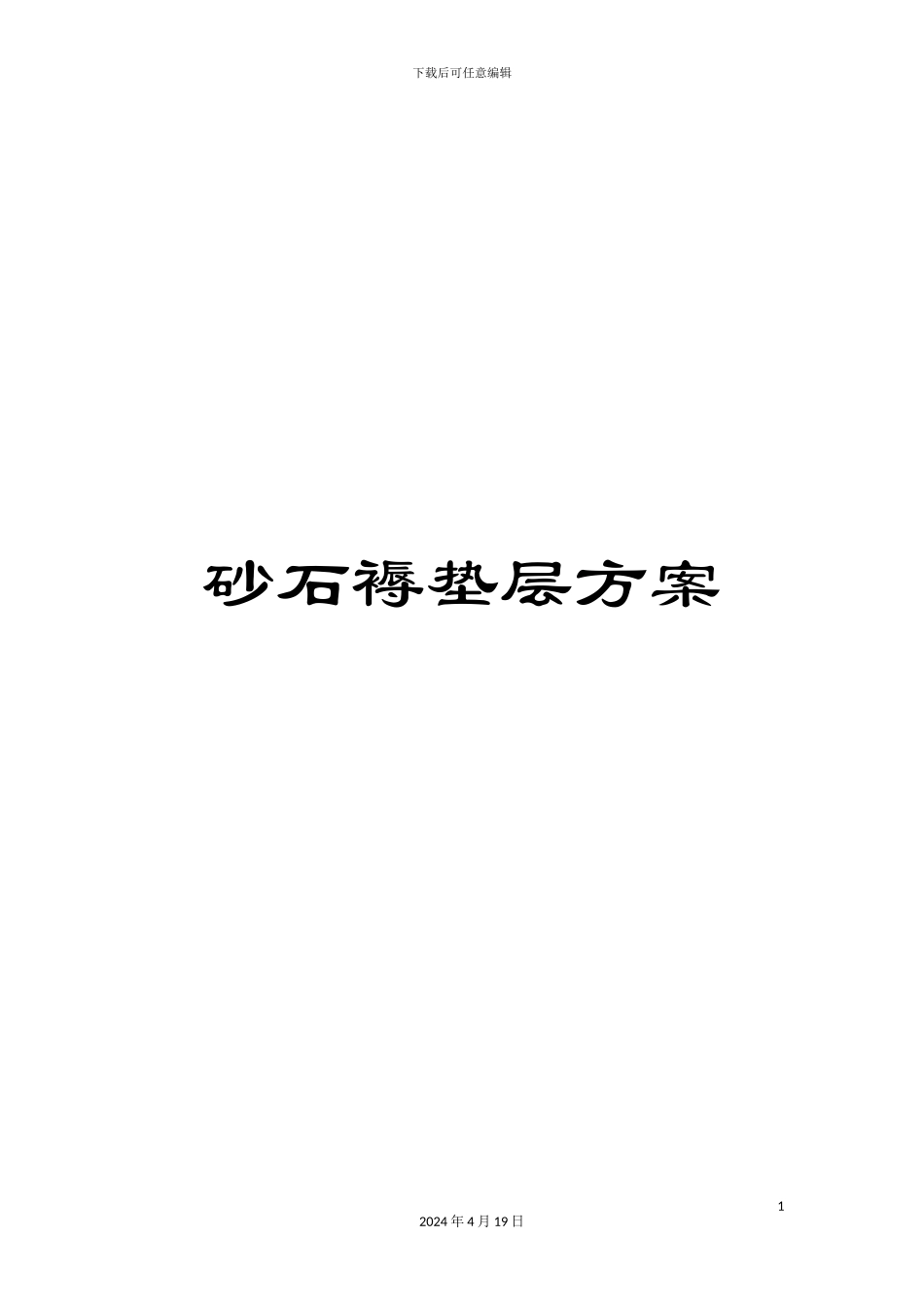

下载后可任意编辑砂石褥垫层方案12024 年 4 月 19 日下载后可任意编辑龙城名都 2#~4#楼砂石褥垫层施工方案济宁九巨龙建筑工程有限公司22024 年 4 月 19 日下载后可任意编辑一、 工程概况本工程为龙城名都 2#~4#楼,工程建设地点位于水泊北路以东,规划工一路以南。基础型式为筏板基础。桩顶与基础之间设置 200mm厚的褥垫层,褥垫层宽出基础宽度为 200mm。二、 编制依据(1)龙城名都 2#~4#楼施工图(2)《建筑地基基础工程施工质量验收法律规范》 GB50202- (3)《建筑地基处理技术法律规范》JGJ94- (4) 建筑施工手册(第四版)三、材料要求及主要机具碎石粒径宜为 8~20mm,最大粒径不超过 30mm。砂石垫层配合比,石子:沙子=3:7。回填的碎石必须经过验收合格后才能施工。碎石中不得含有草根、树叶、塑料袋等有机杂物及垃圾。主要机具:平板振动器、挖掘机、手推车、平头铁锹、2m 靠尺、32024 年 4 月 19 日下载后可任意编辑小线或细铅丝、钢尺等。四、施工工艺:4.1 施工准备:4.1.1 按法律规范基槽验收完毕,CFG 桩芯已经按图纸封堵完毕,褥垫层砖模已经砌筑完成,放线验收完成。4.1.2 联系好砂石料的供货单位,保证施工的连续性。4.1.3 修好从地面到基坑底的坡道,使装载机和压路机能够正常行驶。4.1.4 准备好施工过程中的试验器材,以便在施工过程中随时检查砂石的压实程度。4.1.5 设置控制铺筑厚度的标志,如水平标准木桩等。4..1.6 铺筑前,应经过监理,项目部验收,包括水平标高、地质情况,在未做地基前处理完毕并办理隐检手续。4.2 工艺流程:42024 年 4 月 19 日下载后可任意编辑检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收 4.3 对级配砂石进行检验,将砂石拌合均匀,其质量均应达到设计要求或法律规范的规定。4.4 分层铺筑砂石 4.4.l 铺筑砂石的每层厚度,一般为 15~20cm,不宜超过 30cm,分层厚度可用样桩控制。视不同条件,可选用夯实或压实的方法。 4.4.2 砂和砂石地基底面宜铺设在同一标高上,如深度不同时,基土面应挖成踏步和斜坡形,搭槎处应注意压(夯)实。施工应按先深后浅的顺序进行。 4.4.3 分段施工时,接槎处应做成斜坡,每层接岔处的水平距离应错开 0.5~1.0m,并应充分压(夯)实。 4.4.4 铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象,应将该处砂子或石子挖出,分别填入级配好的砂石。4.5 洒水:铺筑级配砂石在夯实碾压前,应根据其干...
