碎石桩加固地基施工工艺标准样本

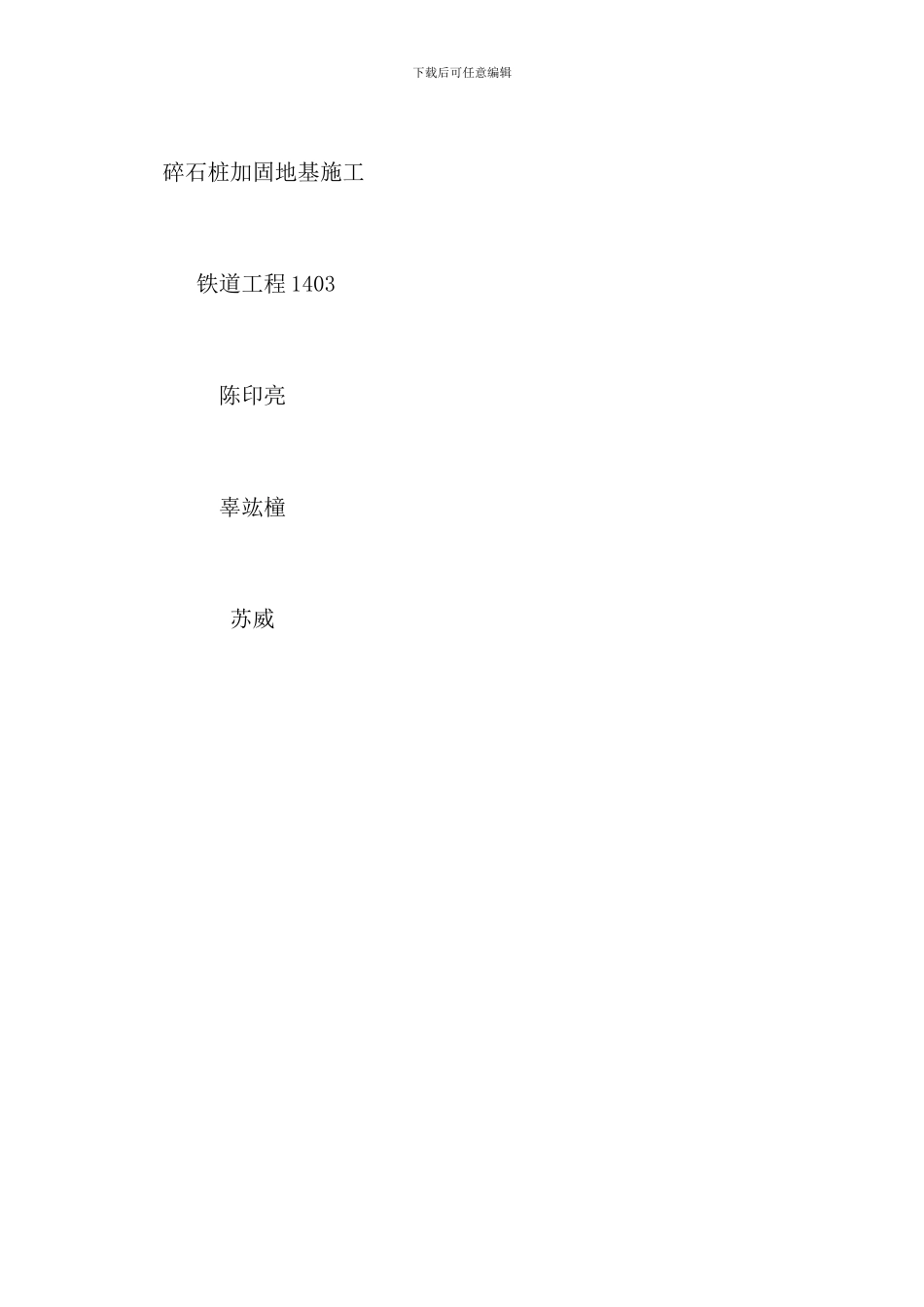

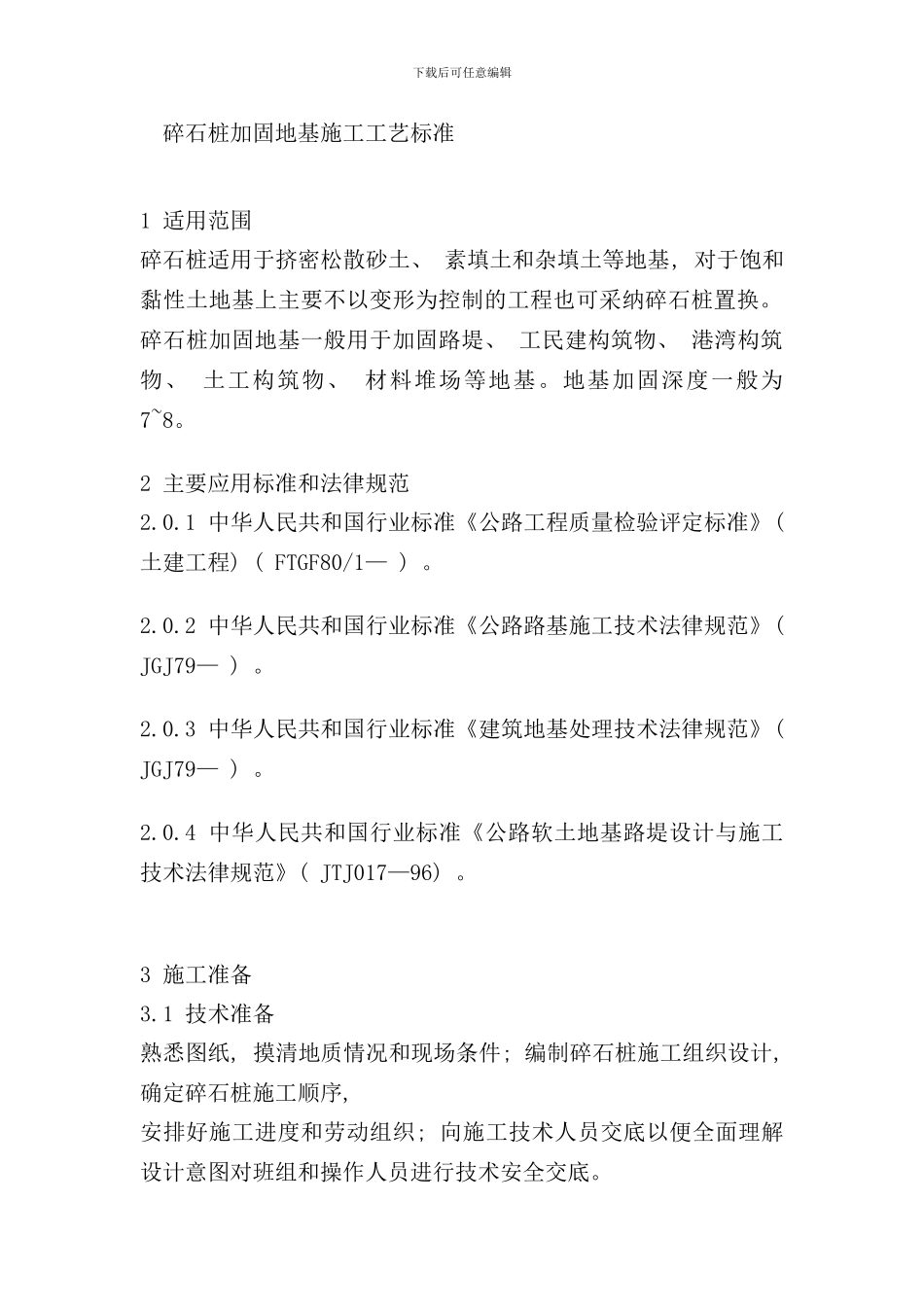

下载后可任意编辑 碎石桩加固地基施工 铁道工程 1403 陈印亮 辜竑橦 苏威下载后可任意编辑 碎石桩加固地基施工工艺标准1 适用范围碎石桩适用于挤密松散砂土、 素填土和杂填土等地基, 对于饱和黏性土地基上主要不以变形为控制的工程也可采纳碎石桩置换。碎石桩加固地基一般用于加固路堤、 工民建构筑物、 港湾构筑物、 土工构筑物、 材料堆场等地基。地基加固深度一般为7~8。2 主要应用标准和法律规范2.0.1 中华人民共和国行业标准《公路工程质量检验评定标准》( 土建工程) ( FTGF80/1— ) 。2.0.2 中华人民共和国行业标准《公路路基施工技术法律规范》( JGJ79— ) 。2.0.3 中华人民共和国行业标准《建筑地基处理技术法律规范》( JGJ79— ) 。2.0.4 中华人民共和国行业标准《公路软土地基路堤设计与施工技术法律规范》( JTJ017—96) 。 3 施工准备3.1 技术准备熟悉图纸, 摸清地质情况和现场条件; 编制碎石桩施工组织设计, 确定碎石桩施工顺序, 安排好施工进度和劳动组织; 向施工技术人员交底以便全面理解设计意图对班组和操作人员进行技术安全交底。下载后可任意编辑 3.2 施工机械设备准备振动打桩机、 装石料斗等; 经过吊钩、 缓冲器吊起, 沿着导杆上下移动; 为了使碎石有效地排出或套管易于沉入, 还要配高压空气的喷气装置; 辅助设备有起重机、 装截机、 空压机等。 3.3 材料准备碎石。碎石级配以自然级配为宜, 最大粒径不宜超过成孔直径的1/12~1/10, 且不超过 8cm, 含泥量不大于 5%。 3.4 作业条件3.4.1 场地平整, 清除路基范围内杂草、 树根、 耕种土等。做好场地临时排水系统, 施工便道畅通。3.4.2 合理配置施工人员, 并应经过培训, 全面了解工程概况, 技术、 质量要求。 4 施工工艺碎石桩法加固地基施工可采纳振动成桩法或锤击法两种施工方法。常采纳振动沉桩法施工。施工前应进行成桩挤密试验, 桩数宜为 7~9 根。如发现质量问题下载后可任意编辑不能满足设计要求时, 应调整桩间距、 填碎石量等有关参数, 重新试验或优化、 改变设计。4.1 工艺流程振动沉桩法施工碎石桩的施工工艺流程: ① 场地准备→②桩位放样→③打桩机就位→④沉桩→⑤至设计要求深度→⑥上料→⑦注料提管→⑧反插提管→⑨重复⑥至⑧步至桩顶出地面→⑩清理导管外壁带出的土→移机至下一桩位。 4.2 操作方法4.2.1 场地准备: 清理平整场地, 清除高空和地面障碍物。4.2.2 桩位放样...
