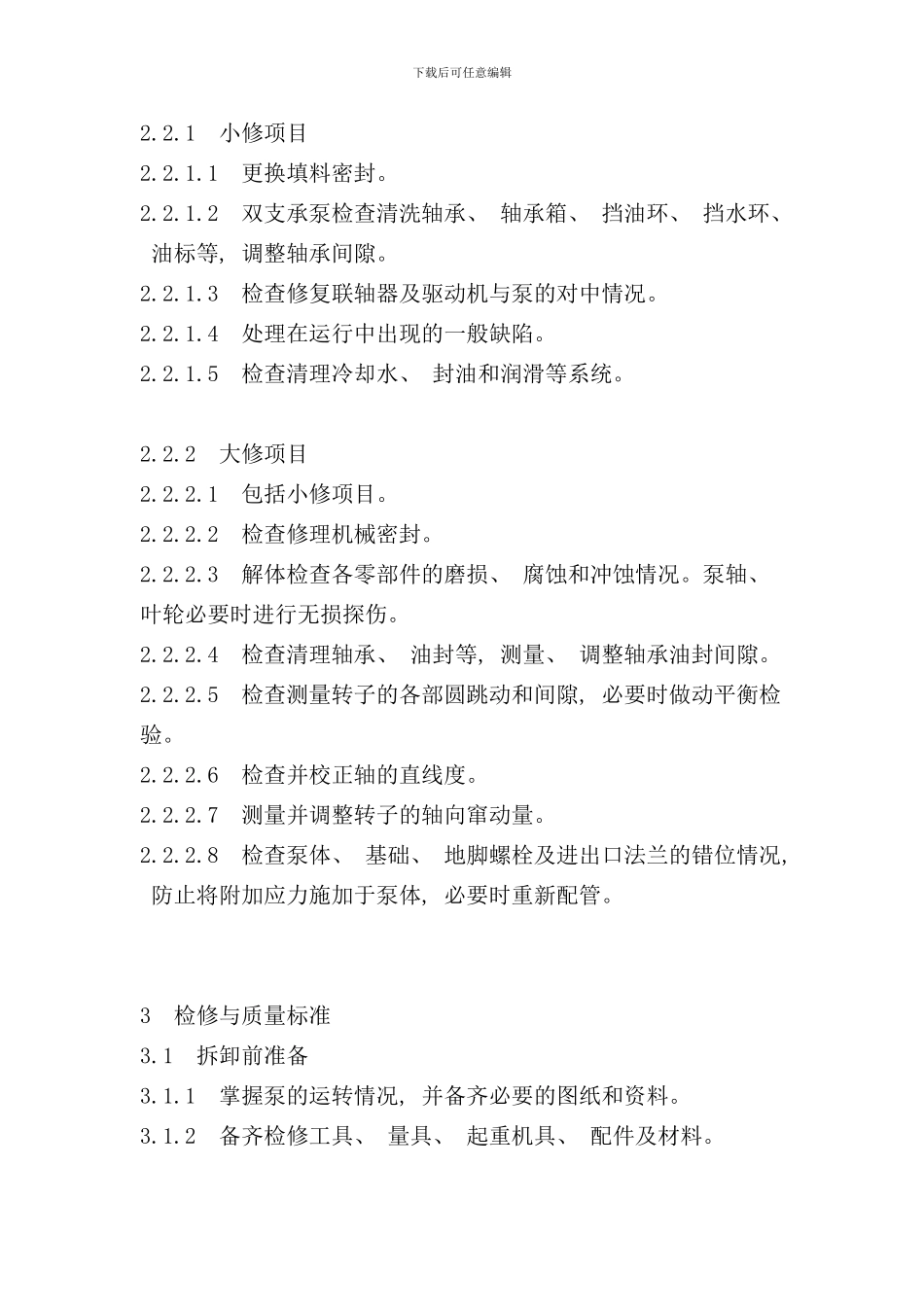

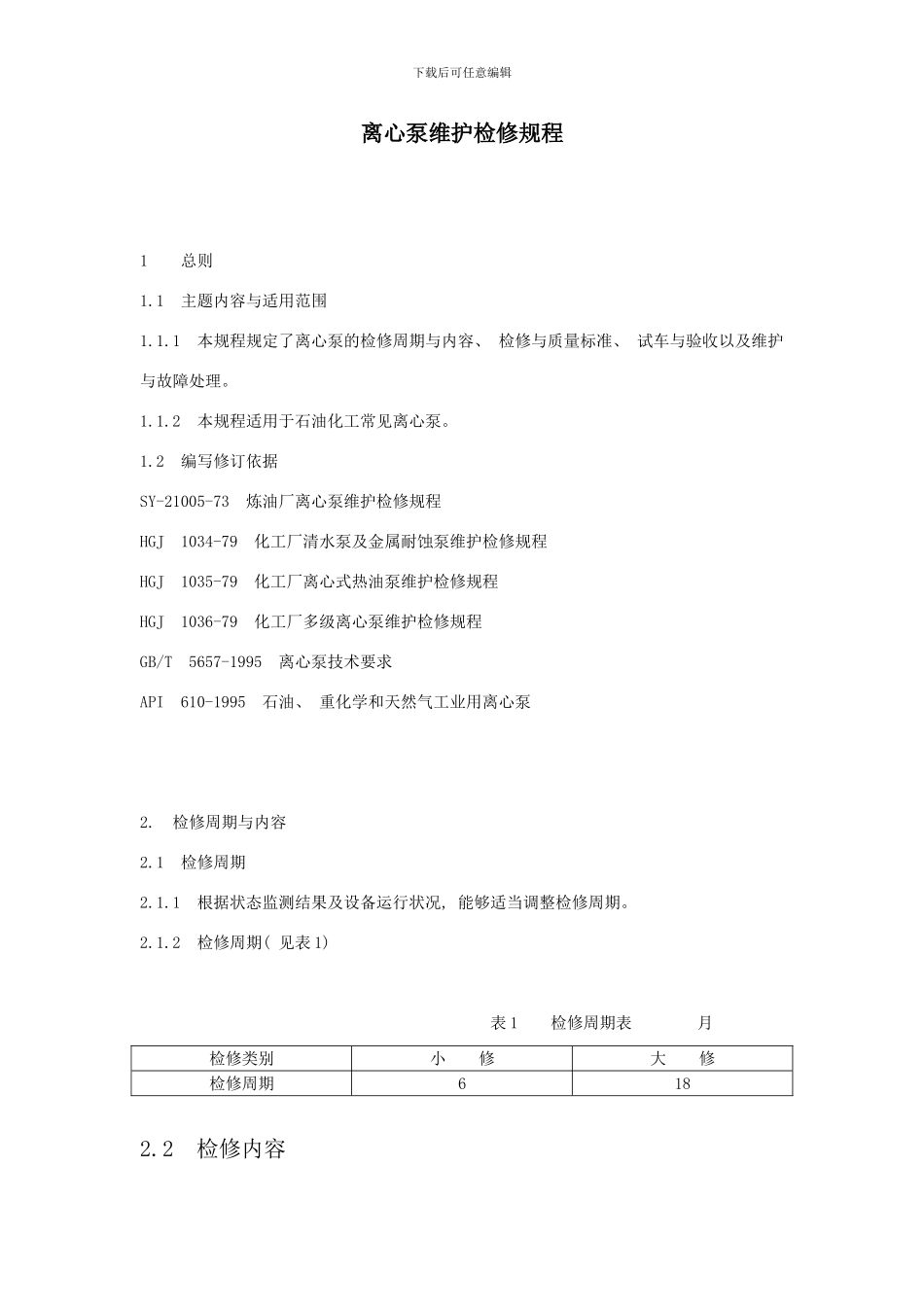

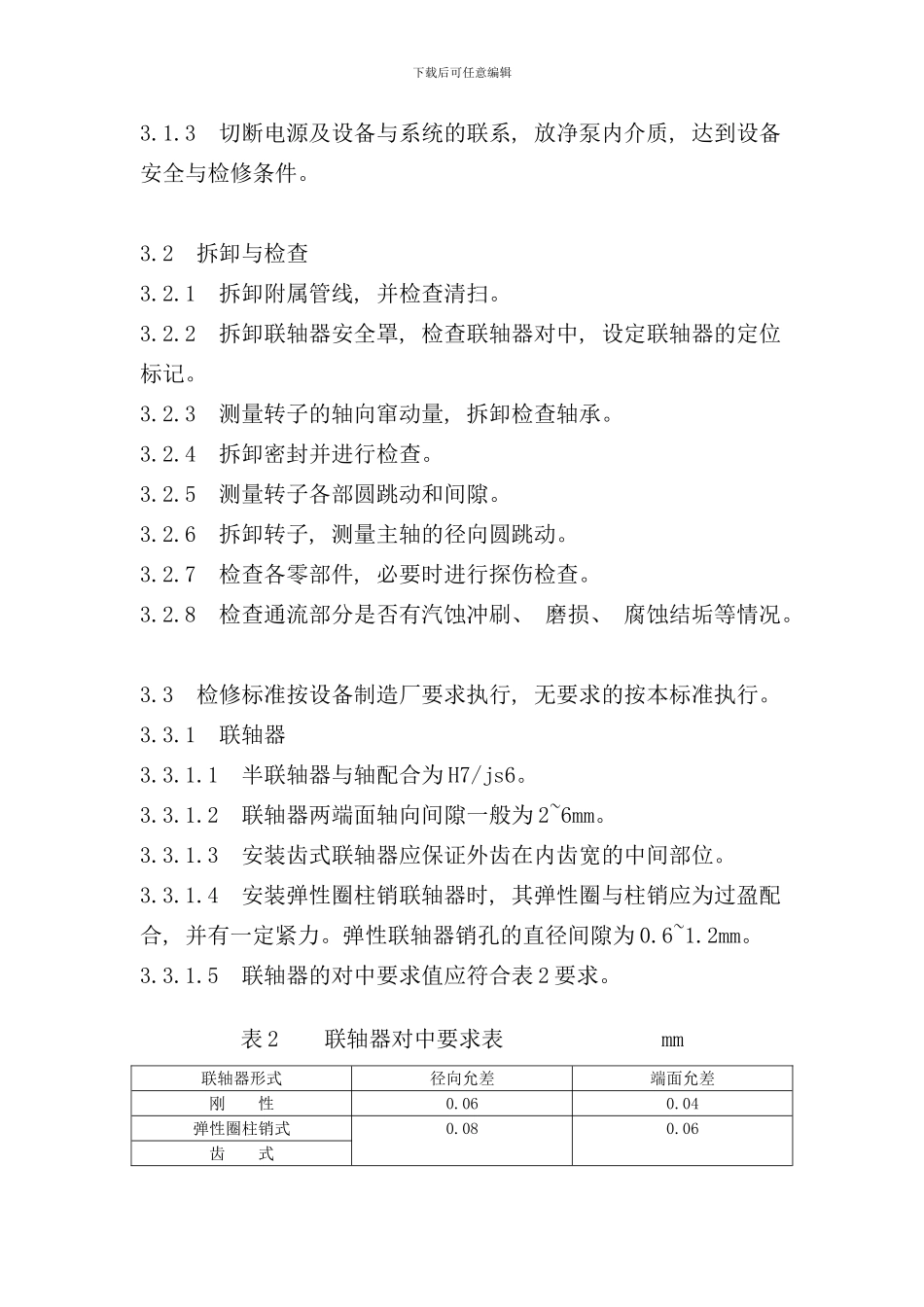

下载后可任意编辑离心泵维护检修规程1 总则1.1 主题内容与适用范围1.1.1 本规程规定了离心泵的检修周期与内容、 检修与质量标准、 试车与验收以及维护与故障处理。1.1.2 本规程适用于石油化工常见离心泵。1.2 编写修订依据SY-21005-73 炼油厂离心泵维护检修规程HGJ 1034-79 化工厂清水泵及金属耐蚀泵维护检修规程HGJ 1035-79 化工厂离心式热油泵维护检修规程HGJ 1036-79 化工厂多级离心泵维护检修规程GB/T 5657-1995 离心泵技术要求API 610-1995 石油、 重化学和天然气工业用离心泵2. 检修周期与内容2.1 检修周期2.1.1 根据状态监测结果及设备运行状况, 能够适当调整检修周期。2.1.2 检修周期( 见表 1) 表 1 检修周期表 月检修类别小 修大 修检修周期6182.2 检修内容下载后可任意编辑2.2.1 小修项目2.2.1.1 更换填料密封。2.2.1.2 双支承泵检查清洗轴承、 轴承箱、 挡油环、 挡水环、 油标等, 调整轴承间隙。2.2.1.3 检查修复联轴器及驱动机与泵的对中情况。2.2.1.4 处理在运行中出现的一般缺陷。2.2.1.5 检查清理冷却水、 封油和润滑等系统。2.2.2 大修项目2.2.2.1 包括小修项目。2.2.2.2 检查修理机械密封。2.2.2.3 解体检查各零部件的磨损、 腐蚀和冲蚀情况。泵轴、 叶轮必要时进行无损探伤。2.2.2.4 检查清理轴承、 油封等, 测量、 调整轴承油封间隙。2.2.2.5 检查测量转子的各部圆跳动和间隙, 必要时做动平衡检验。2.2.2.6 检查并校正轴的直线度。2.2.2.7 测量并调整转子的轴向窜动量。2.2.2.8 检查泵体、 基础、 地脚螺栓及进出口法兰的错位情况, 防止将附加应力施加于泵体, 必要时重新配管。 3 检修与质量标准3.1 拆卸前准备3.1.1 掌握泵的运转情况, 并备齐必要的图纸和资料。3.1.2 备齐检修工具、 量具、 起重机具、 配件及材料。下载后可任意编辑3.1.3 切断电源及设备与系统的联系, 放净泵内介质, 达到设备安全与检修条件。3.2 拆卸与检查3.2.1 拆卸附属管线, 并检查清扫。3.2.2 拆卸联轴器安全罩, 检查联轴器对中, 设定联轴器的定位标记。3.2.3 测量转子的轴向窜动量, 拆卸检查轴承。3.2.4 拆卸密封并进行检查。3.2.5 测量转子各部圆跳动和间隙。3.2.6 拆卸转子, 测量主轴的径向圆跳动。3.2.7 检查各零部件, 必要时进行探伤检查。3.2.8 检查通流部分是否有汽蚀冲刷、 磨损、 腐蚀结垢等情况。3.3 检修标准按设备制造厂要求执行, 无要求...
