离心泵检修规程样本

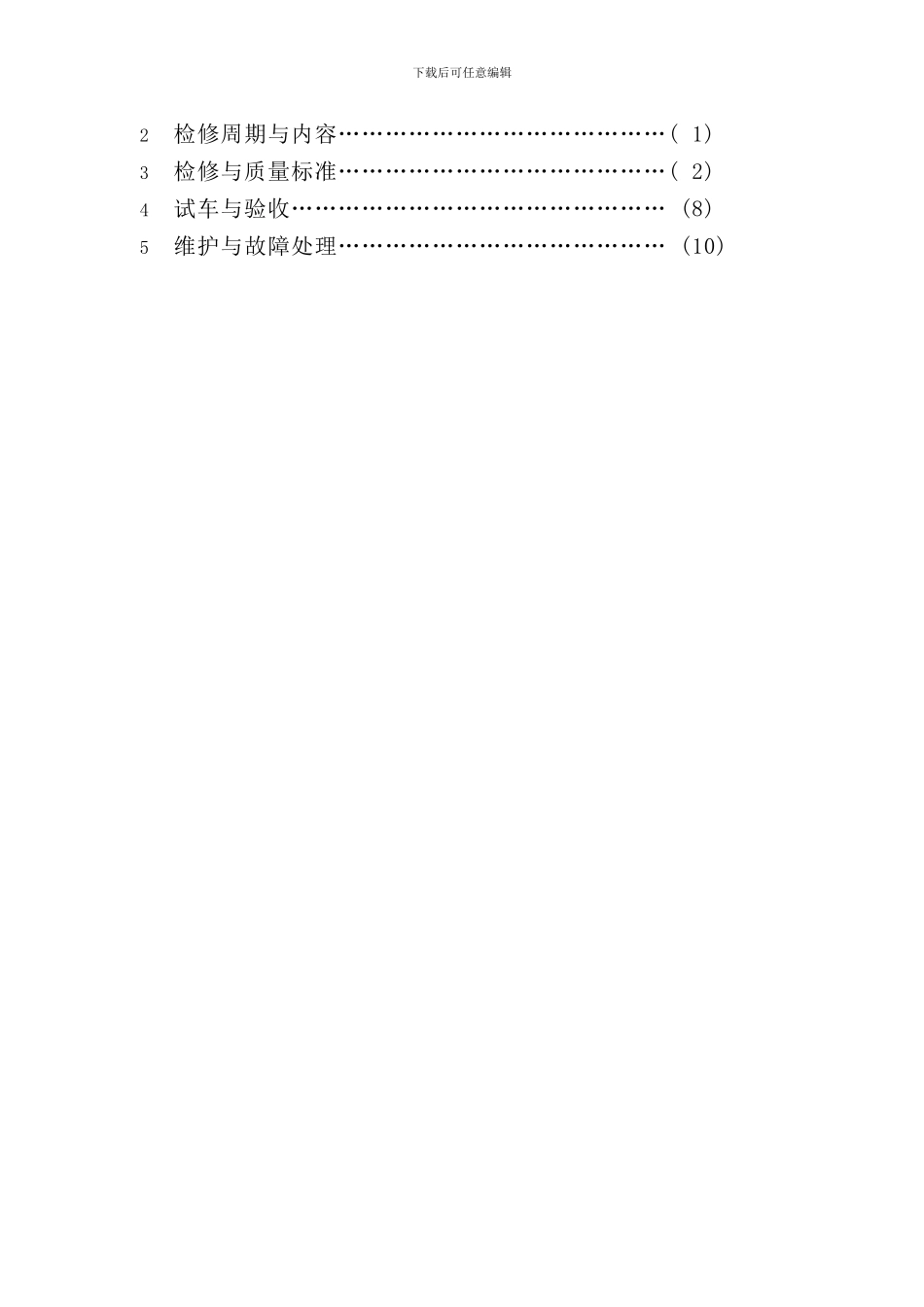

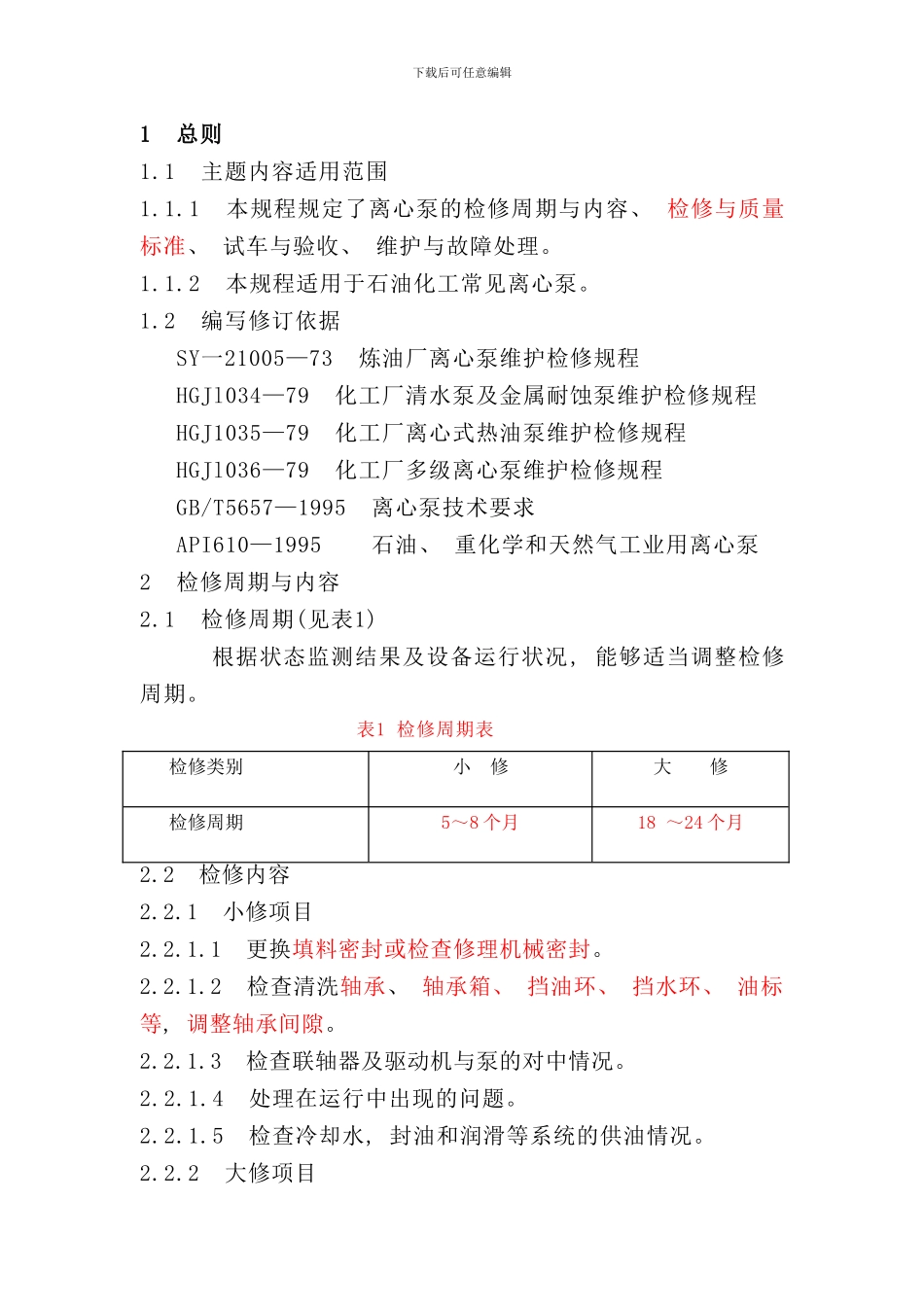

下载后可任意编辑石油化工设备维护检修规程——通用设备离心泵维护检修规程SHS 01013— 中 国 石 油 化 工 集 团 公 司修订中国石油化工股份有限公司 中国石化出版社目 次 1总则…………………………………………………( 1) 下载后可任意编辑2检修周期与内容……………………………………( 1) 3检修与质量标准……………………………………( 2) 4试车与验收………………………………………… (8)5维护与故障处理…………………………………… (10)下载后可任意编辑1 总则1.1 主题内容适用范围1.1.1 本规程规定了离心泵的检修周期与内容、 检修与质量标准、 试车与验收、 维护与故障处理。1.1.2 本规程适用于石油化工常见离心泵。1.2 编写修订依据 SY一21005—73 炼油厂离心泵维护检修规程 HGJl034—79 化工厂清水泵及金属耐蚀泵维护检修规程 HGJ1035—79 化工厂离心式热油泵维护检修规程 HGJl036—79 化工厂多级离心泵维护检修规程 GB/T5657—1995 离心泵技术要求 API610—1995 石油、 重化学和天然气工业用离心泵2 检修周期与内容2.1 检修周期(见表1)根据状态监测结果及设备运行状况, 能够适当调整检修周期。表1 检修周期表 检修类别小 修大 修 检修周期5～8 个月18 ～24 个月2.2 检修内容2.2.1 小修项目2.2.1.1 更换填料密封或检查修理机械密封。2.2.1.2 检查清洗轴承、 轴承箱、 挡油环、 挡水环、 油标等, 调整轴承间隙。2.2.1.3 检查联轴器及驱动机与泵的对中情况。2.2.1.4 处理在运行中出现的问题。2.2.1.5 检查冷却水, 封油和润滑等系统的供油情况。2.2.2 大修项目下载后可任意编辑2.2.2.1 包括小修项目。2.2.2.2 解体检查各零部件的磨损、 腐蚀和冲蚀情况。2.2.2.3 检查测量转子的各部圆跳动和间隙, 必要时做动平衡校检。2.2.2.4 检查并校正轴的直线度。2.2.2.5 测量并调整转子的轴向窜动量。2.2.2.6 检查泵体、 基础、 地脚螺栓及进出口法兰的错位情况,防止附加应力施加于泵体,必要时重新配管。 3 检修要求与检修标准3.1 拆卸前准备3.1.1 掌握泵的运转情况, 并备齐必要的图纸和资料。3.1.2 备齐检修工具、 量具、 起重机具、 配件及材料。3.1.3 切断电源及设备与系统的联系, 放净泵内介质, 按HSE要求确认检修条件。3.2 拆卸与检查3.2.1 拆卸附属管线, 并检查清扫。3.2.2 拆卸联轴器安全罩, 检查联轴器对中, 设定联轴器的定位标记。3.2....
