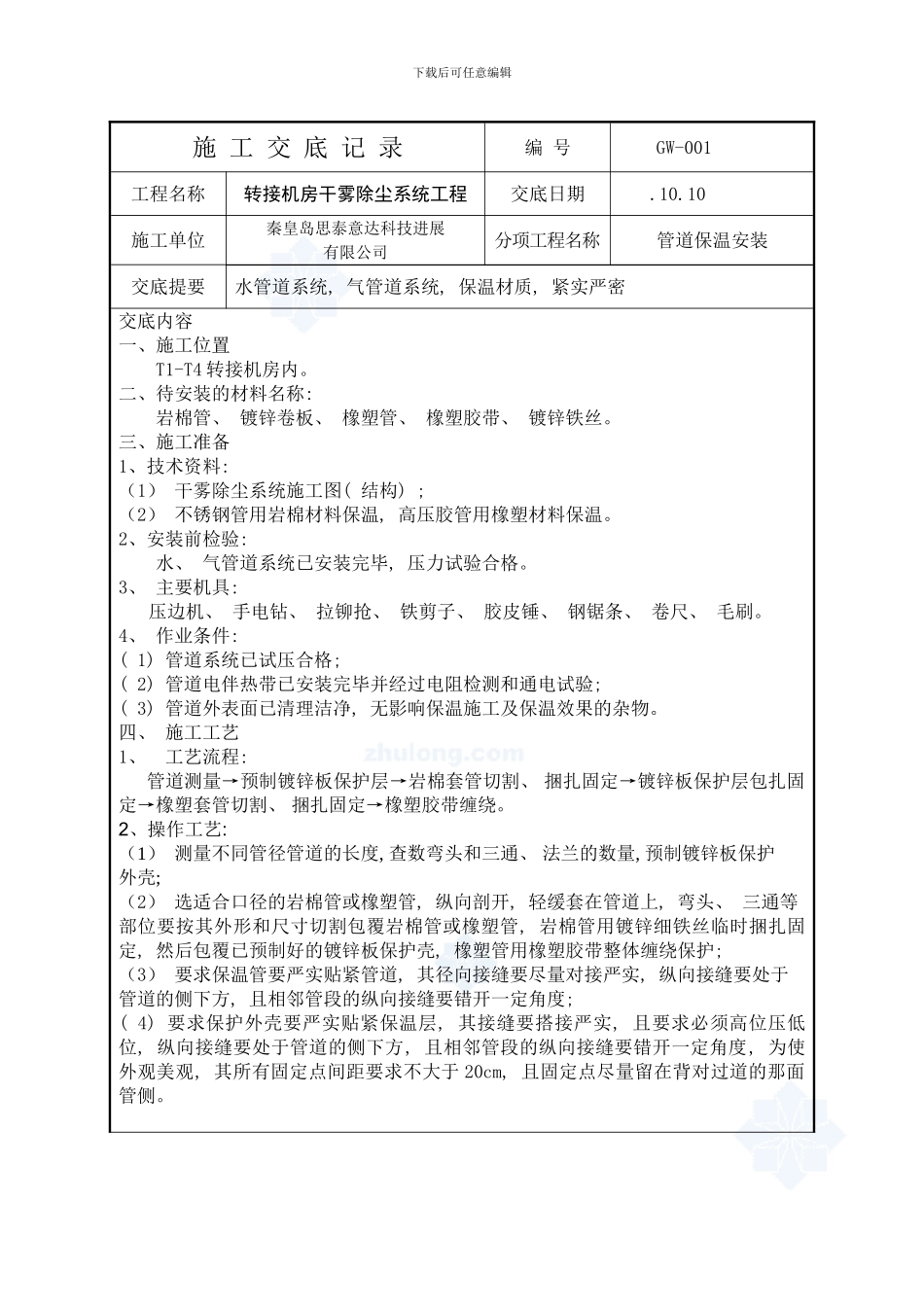

下载后可任意编辑施 工 交 底 记 录编 号GW-001工程名称转接机房干雾除尘系统工程交底日期 .10.10施工单位秦皇岛思泰意达科技进展有限公司分项工程名称管道保温安装交底提要水管道系统, 气管道系统, 保温材质, 紧实严密交底内容一、施工位置 T1-T4 转接机房内。二、待安装的材料名称: 岩棉管、 镀锌卷板、 橡塑管、 橡塑胶带、 镀锌铁丝。三、施工准备1、技术资料: (1) 干雾除尘系统施工图( 结构) ; (2) 不锈钢管用岩棉材料保温, 高压胶管用橡塑材料保温。2、安装前检验: 水、 气管道系统已安装完毕, 压力试验合格。3、 主要机具: 压边机、 手电钻、 拉铆抢、 铁剪子、 胶皮锤、 钢锯条、 卷尺、 毛刷。4、 作业条件: ( 1) 管道系统已试压合格; ( 2) 管道电伴热带已安装完毕并经过电阻检测和通电试验; ( 3) 管道外表面已清理洁净, 无影响保温施工及保温效果的杂物。四、 施工工艺1、 工艺流程: 管道测量→预制镀锌板保护层→岩棉套管切割、 捆扎固定→镀锌板保护层包扎固定→橡塑套管切割、 捆扎固定→橡塑胶带缠绕。2、操作工艺: (1) 测量不同管径管道的长度, 查数弯头和三通、 法兰的数量, 预制镀锌板保护外壳; (2) 选适合口径的岩棉管或橡塑管, 纵向剖开, 轻缓套在管道上, 弯头、 三通等部位要按其外形和尺寸切割包覆岩棉管或橡塑管, 岩棉管用镀锌细铁丝临时捆扎固定, 然后包覆已预制好的镀锌板保护壳, 橡塑管用橡塑胶带整体缠绕保护; (3) 要求保温管要严实贴紧管道, 其径向接缝要尽量对接严实, 纵向接缝要处于管道的侧下方, 且相邻管段的纵向接缝要错开一定角度; ( 4) 要求保护外壳要严实贴紧保温层, 其接缝要搭接严实, 且要求必须高位压低位, 纵向接缝要处于管道的侧下方, 且相邻管段的纵向接缝要错开一定角度, 为使外观美观, 其所有固定点间距要求不大于 20cm, 且固定点尽量留在背对过道的那面管侧。下载后可任意编辑五、 注意事项1、 保温安装受天气制约较多, 因为保温材料重量较轻而面积较大, 风力超过 5 级, 就多有脱手刮飞的危险, 而且岩棉材料吸水性较强, 且淋雨受潮后影响其保温性能, 故露天或半露天的保温施工施工要避开风雨天气, 其材料存放保管也要考虑到风雨天气的影响; 2、 岩棉材料对人体有较明显损害, 施工人员要注意个人防护, 特别要戴好口罩和护目镜; 2、 管道保温施工多需登高作业, 要求脚手架或踩踏物平稳...
