综合会馆轻钢桁架屋盖系统工程施工组织设计

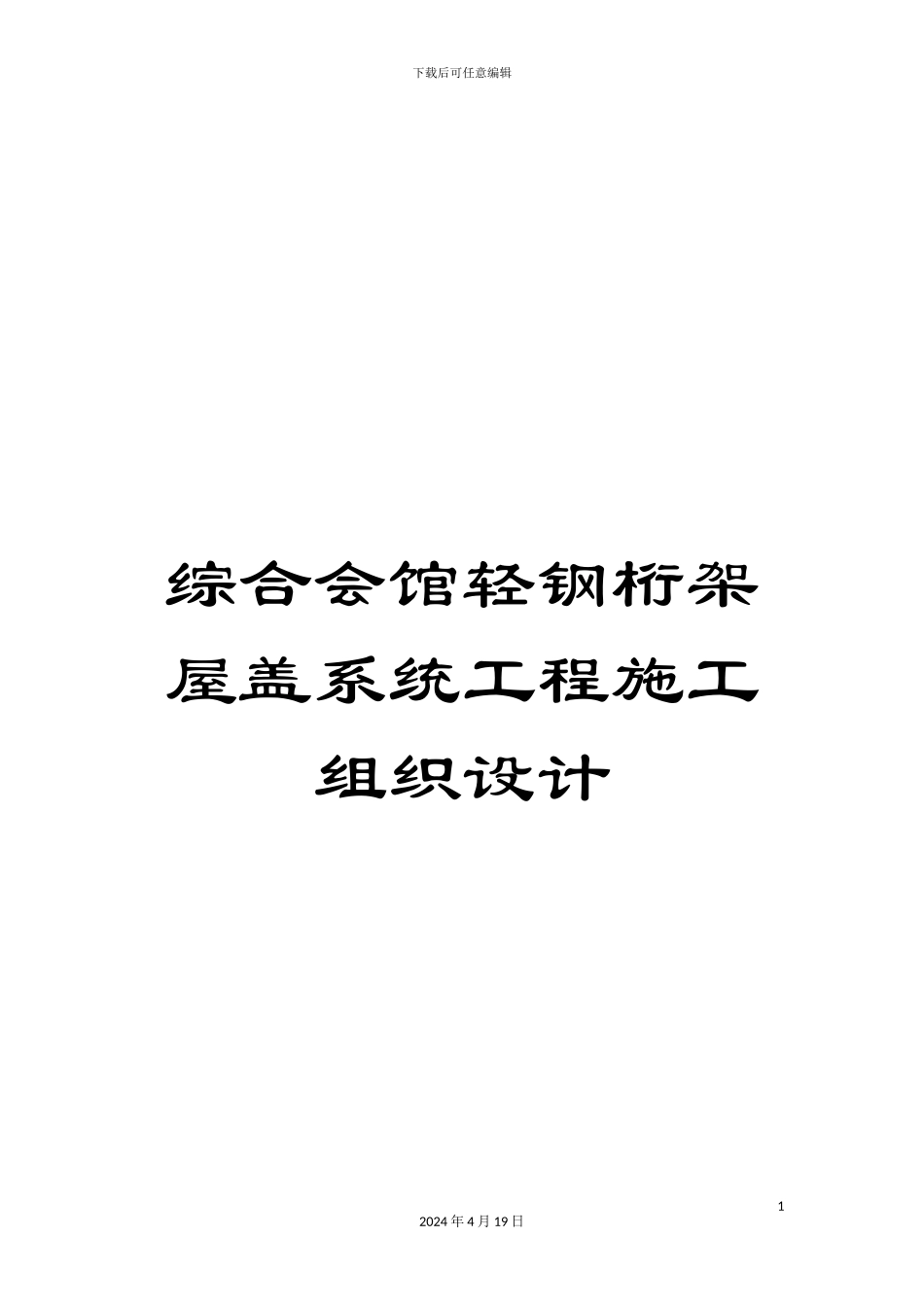

综合会馆轻钢桁架屋盖系统工程施工组织设计_第1页
1/30

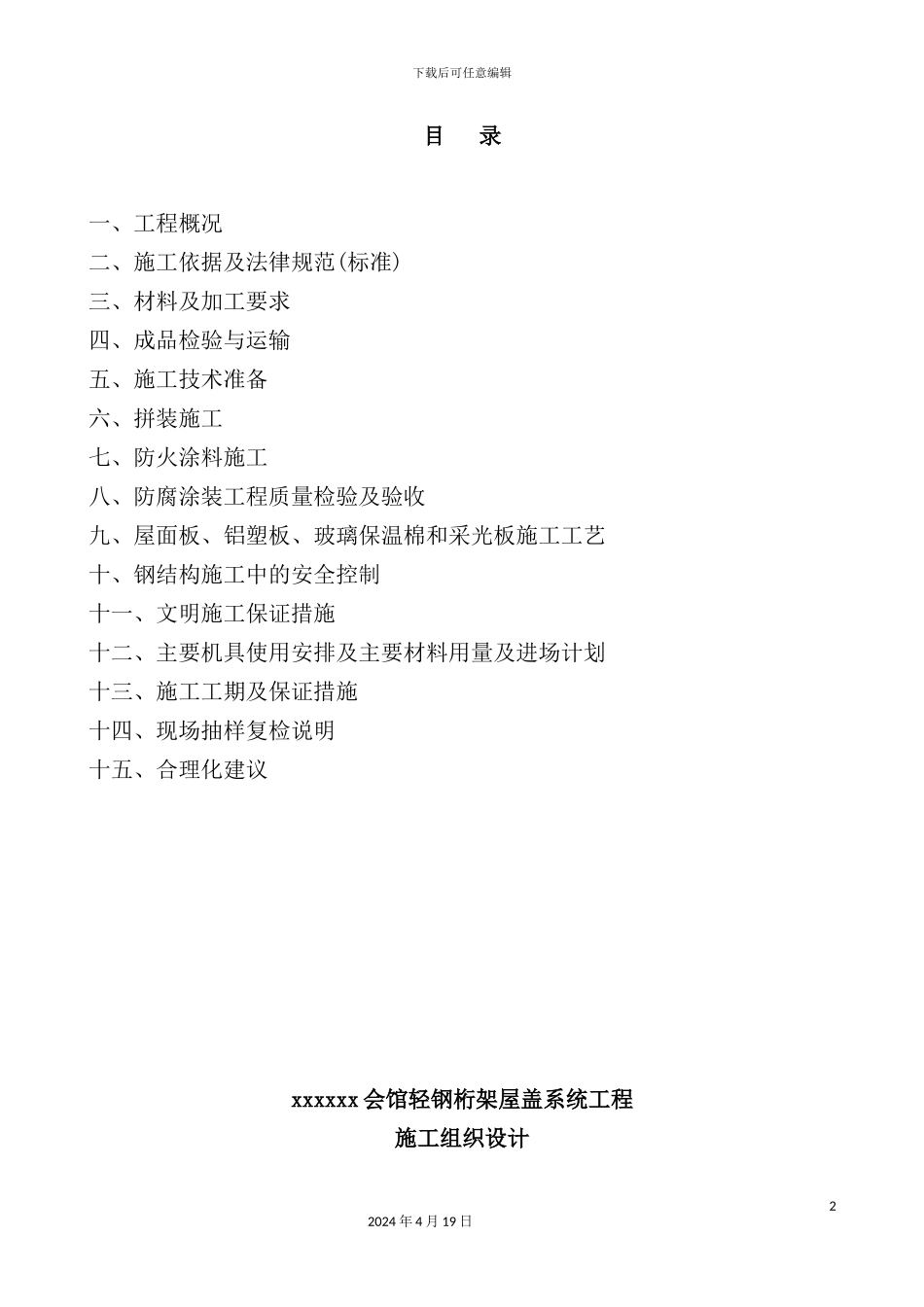

综合会馆轻钢桁架屋盖系统工程施工组织设计_第2页
2/30

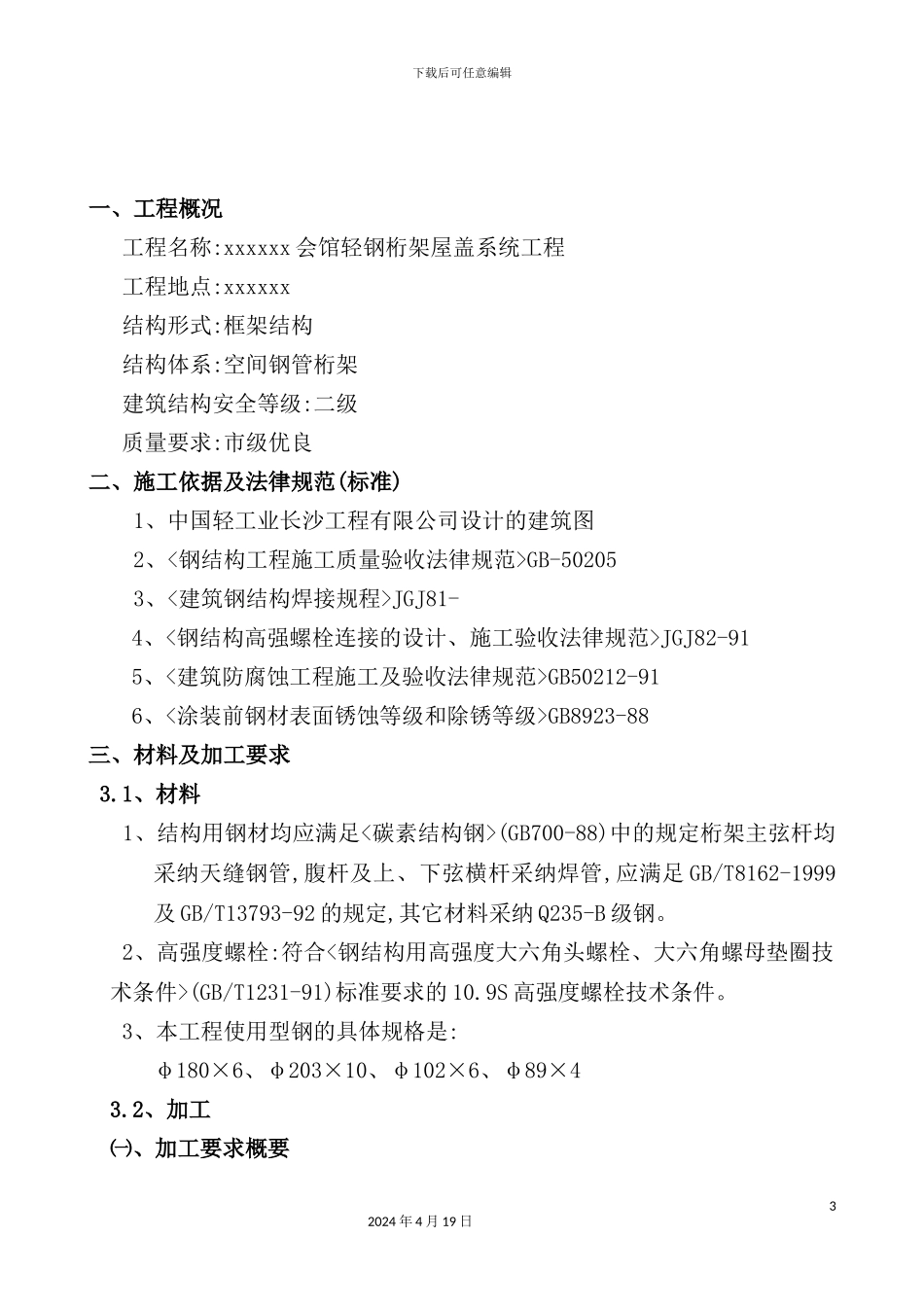

综合会馆轻钢桁架屋盖系统工程施工组织设计_第3页
3/30
下载后可任意编辑综合会馆轻钢桁架屋盖系统工程施工组织设计12024 年 4 月 19 日下载后可任意编辑目 录一、工程概况二、施工依据及法律规范(标准)三、材料及加工要求四、成品检验与运输五、施工技术准备六、拼装施工七、防火涂料施工八、防腐涂装工程质量检验及验收九、屋面板、铝塑板、玻璃保温棉和采光板施工工艺十、钢结构施工中的安全控制十一、文明施工保证措施十二、主要机具使用安排及主要材料用量及进场计划十三、施工工期及保证措施十四、现场抽样复检说明十五、合理化建议xxxxxx 会馆轻钢桁架屋盖系统工程施工组织设计22024 年 4 月 19 日下载后可任意编辑一、工程概况 工程名称:xxxxxx 会馆轻钢桁架屋盖系统工程 工程地点:xxxxxx 结构形式:框架结构 结构体系:空间钢管桁架 建筑结构安全等级:二级 质量要求:市级优良二、施工依据及法律规范(标准) 1、中国轻工业长沙工程有限公司设计的建筑图 2、<钢结构工程施工质量验收法律规范>GB-50205 3、<建筑钢结构焊接规程>JGJ81- 4、<钢结构高强螺栓连接的设计、施工验收法律规范>JGJ82-915、<建筑防腐蚀工程施工及验收法律规范>GB50212-916、<涂装前钢材表面锈蚀等级和除锈等级>GB8923-88三、材料及加工要求 3.1、材料 1、结构用钢材均应满足<碳素结构钢>(GB700-88)中的规定桁架主弦杆均采纳天缝钢管,腹杆及上、下弦横杆采纳焊管,应满足 GB/T8162-1999及 GB/T13793-92 的规定,其它材料采纳 Q235-B 级钢。 2、高强度螺栓:符合<钢结构用高强度大六角头螺栓、大六角螺母垫圈技术条件>(GB/T1231-91)标准要求的 10.9S 高强度螺栓技术条件。 3、本工程使用型钢的具体规格是:φ180×6、φ203×10、φ102×6、φ89×43.2、加工㈠、加工要求概要32024 年 4 月 19 日下载后可任意编辑1、所有构件下料加工均应在专业工厂内进行,现场只需拼装吊装。2、焊接材料:Q235 与 20#钢焊接采纳 E43xx 型焊条。 3、屋架节点处支管端部应用电脑放样,自动切割机切割。 4、支管与主管的焊接采纳满角焊缝,焊角高度为 t=8mm 厚的支管,hf =18mm。t=6mm 厚支管,hf=14mm 且焊条及焊剂应满足<建筑钢结构焊接规程>(JGJ 81- )的要求。 5、所有焊缝感观应达到:外形均匀、成型较好,焊道与焊道、焊道与基本金属间过渡较平滑,焊渣飞溅物基本清除洁净。 6、钢构件出厂前,需进行喷砂除锈及防腐涂装处理,洁度符合<涂装前钢材表面锈蚀等级和除锈等级>(GB 8923-88)标准规定的 Sa2...
