综合楼电气施工方案模板

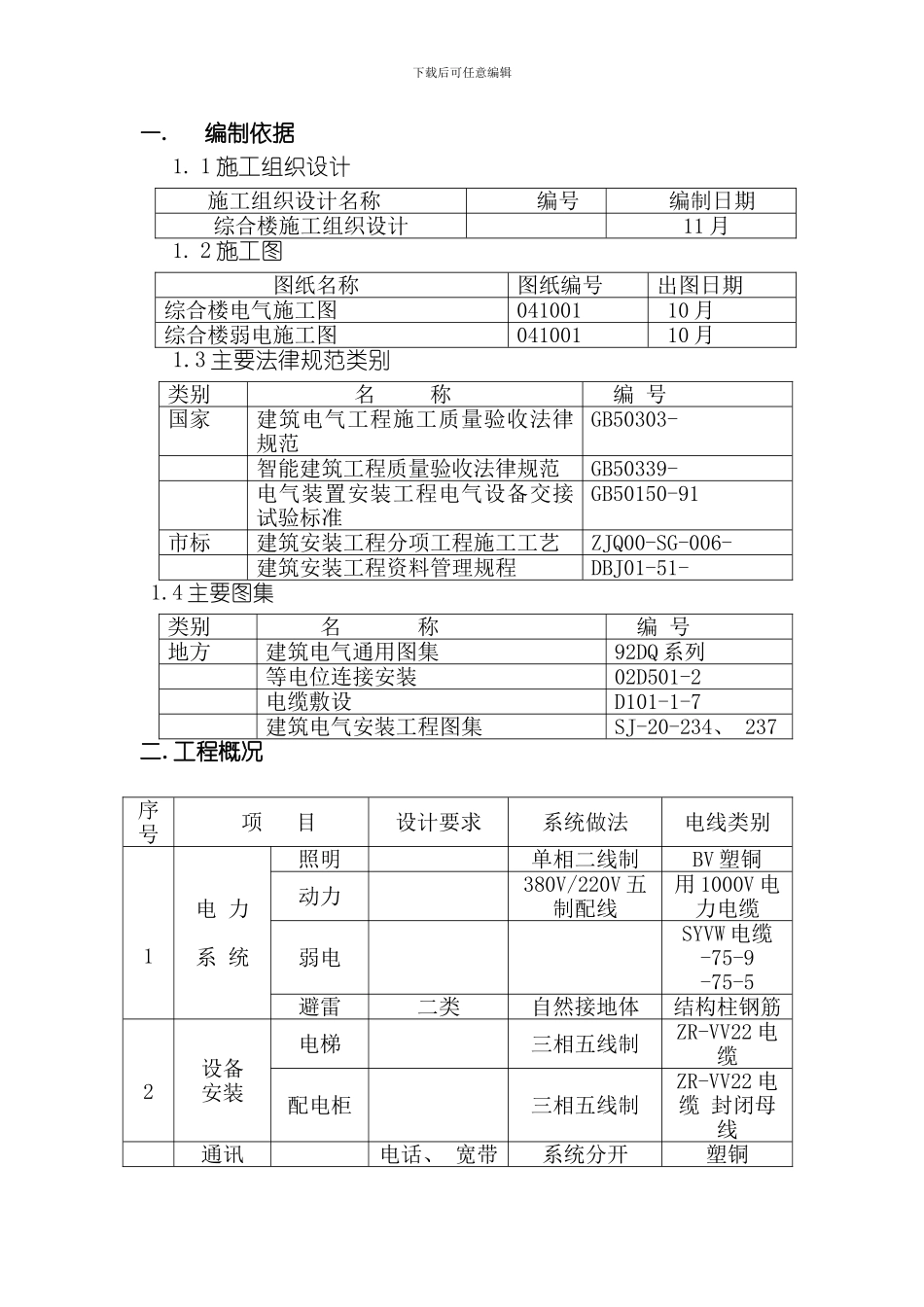

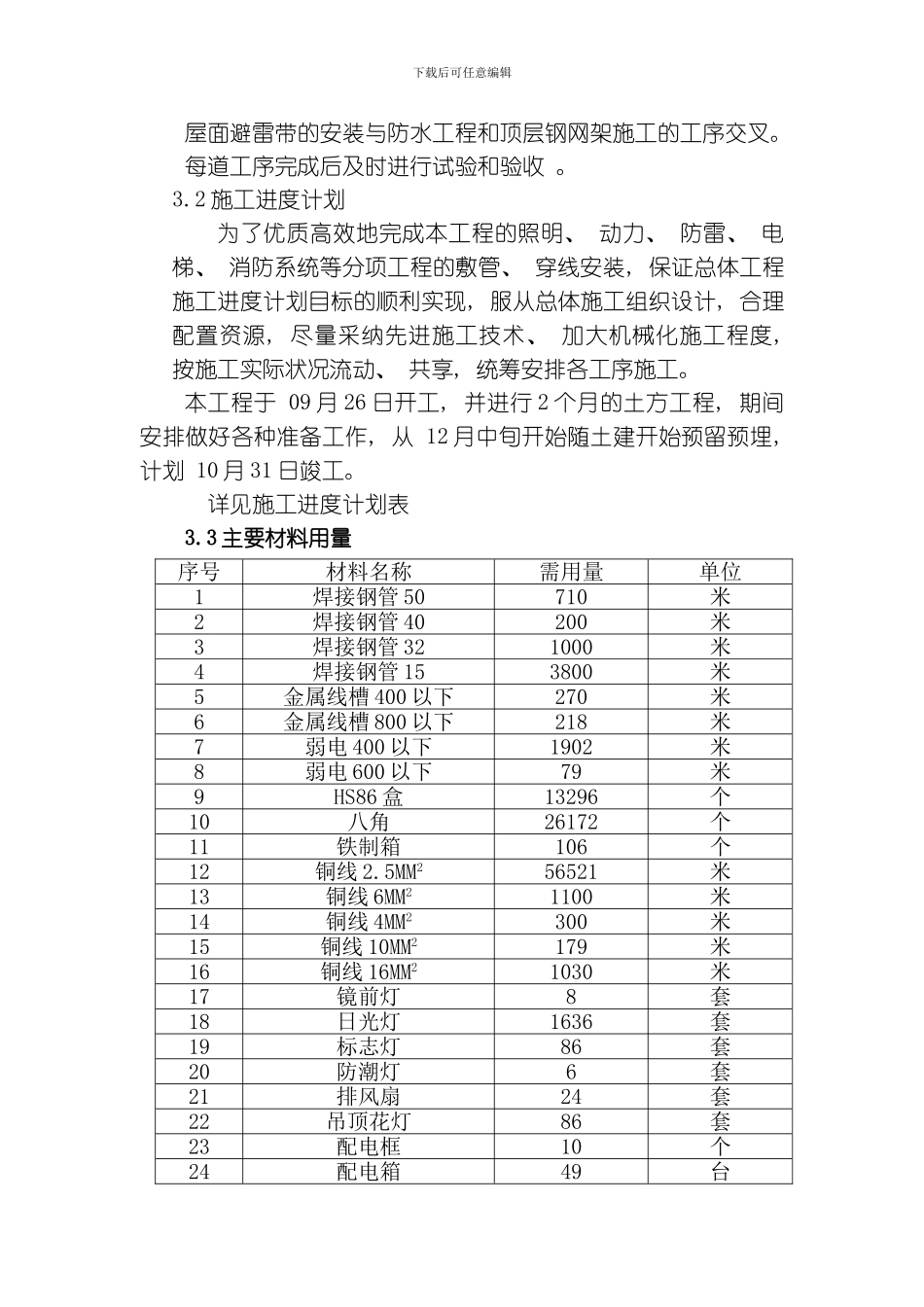

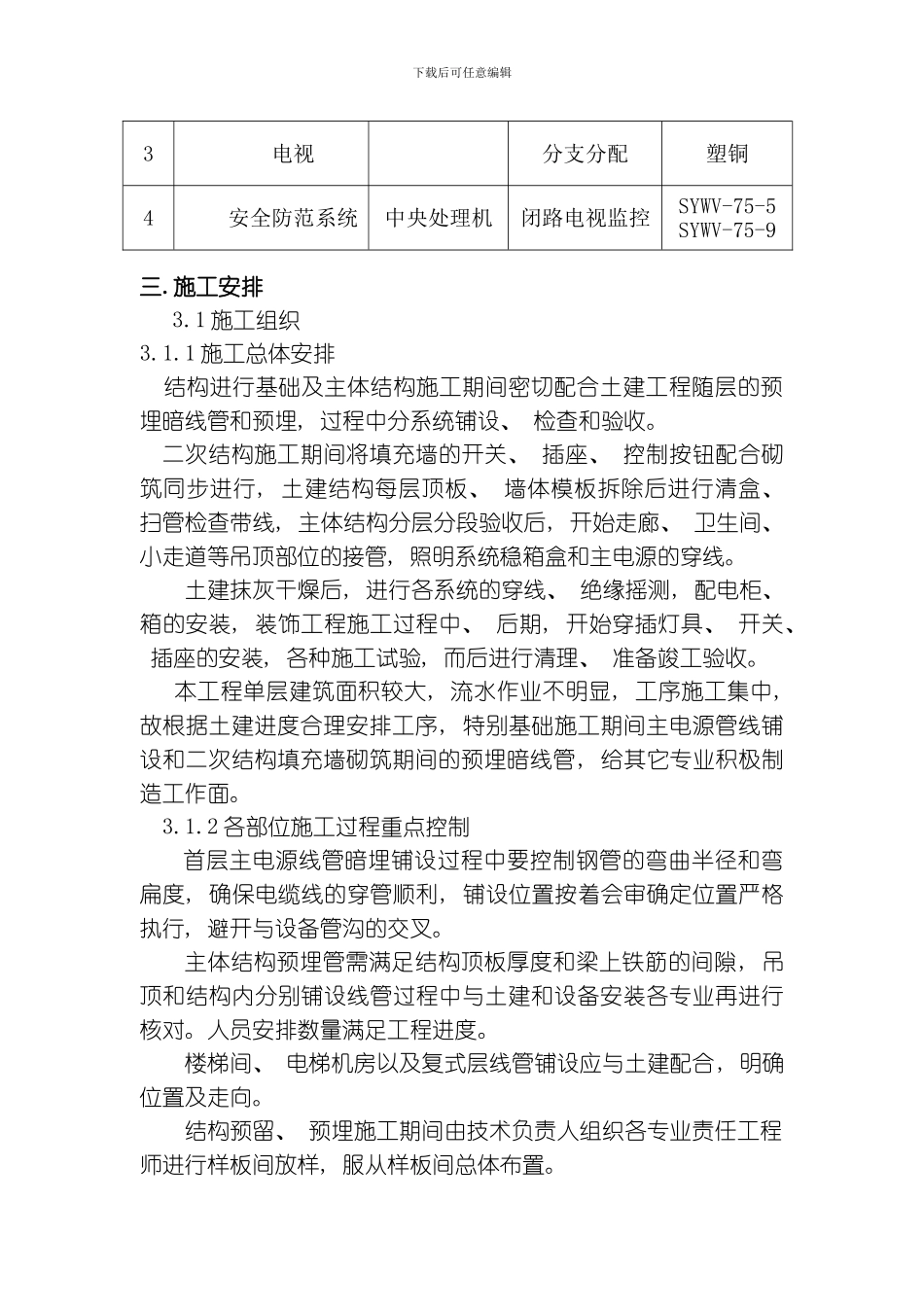

下载后可任意编辑一.编制依据1. 1 施工组织设计施工组织设计名称编号编制日期综合楼施工组织设计 11 月1. 2 施工图图纸名称图纸编号出图日期综合楼电气施工图041001 10 月综合楼弱电施工图041001 10 月1.3 主要法律规范类别类别 名 称编 号国家建筑电气工程施工质量验收法律规范GB50303- 智能建筑工程质量验收法律规范GB50339- 电气装置安装工程电气设备交接试验标准GB50150-91市标建筑安装工程分项工程施工工艺ZJQ00-SG-006- 建筑安装工程资料管理规程DBJ01-51- 1.4 主要图集类别 名 称编 号地方建筑电气通用图集92DQ 系列等电位连接安装02D501-2电缆敷设D101-1-7建筑电气安装工程图集SJ-20-234、 237二.工程概况序号项 目设计要求系统做法电线类别1电 力系 统照明单相二线制BV 塑铜动力380V/220V 五制配线用 1000V 电力电缆弱电SYVW 电缆-75-9-75-5避雷二类自然接地体结构柱钢筋2设备安装电梯三相五线制ZR-VV22 电缆配电柜三相五线制ZR-VV22 电缆 封闭母线通讯电话、 宽带系统分开塑铜下载后可任意编辑3电视分支分配塑铜4安全防范系统中央处理机闭路电视监控SYWV-75-5SYWV-75-9三.施工安排3.1 施工组织3.1.1 施工总体安排 结构进行基础及主体结构施工期间密切配合土建工程随层的预埋暗线管和预埋, 过程中分系统铺设、 检查和验收。二次结构施工期间将填充墙的开关、 插座、 控制按钮配合砌筑同步进行, 土建结构每层顶板、 墙体模板拆除后进行清盒、 扫管检查带线, 主体结构分层分段验收后, 开始走廊、 卫生间、 小走道等吊顶部位的接管, 照明系统稳箱盒和主电源的穿线。 土建抹灰干燥后, 进行各系统的穿线、 绝缘摇测, 配电柜、 箱的安装, 装饰工程施工过程中、 后期, 开始穿插灯具、 开关、 插座的安装, 各种施工试验, 而后进行清理、 准备竣工验收。 本工程单层建筑面积较大, 流水作业不明显, 工序施工集中, 故根据土建进度合理安排工序, 特别基础施工期间主电源管线铺设和二次结构填充墙砌筑期间的预埋暗线管, 给其它专业积极制造工作面。3.1.2 各部位施工过程重点控制首层主电源线管暗埋铺设过程中要控制钢管的弯曲半径和弯扁度, 确保电缆线的穿管顺利, 铺设位置按着会审确定位置严格执行, 避开与设备管沟的交叉。主体结构预埋管需满足结构顶板厚度和梁上铁筋的间隙, 吊顶和结构内分别铺设线管过程中与土建和设备安装各专业再进行核对。人员安排数量满足工程进...
