综采工作面煤层注水设计方案静压注水模板

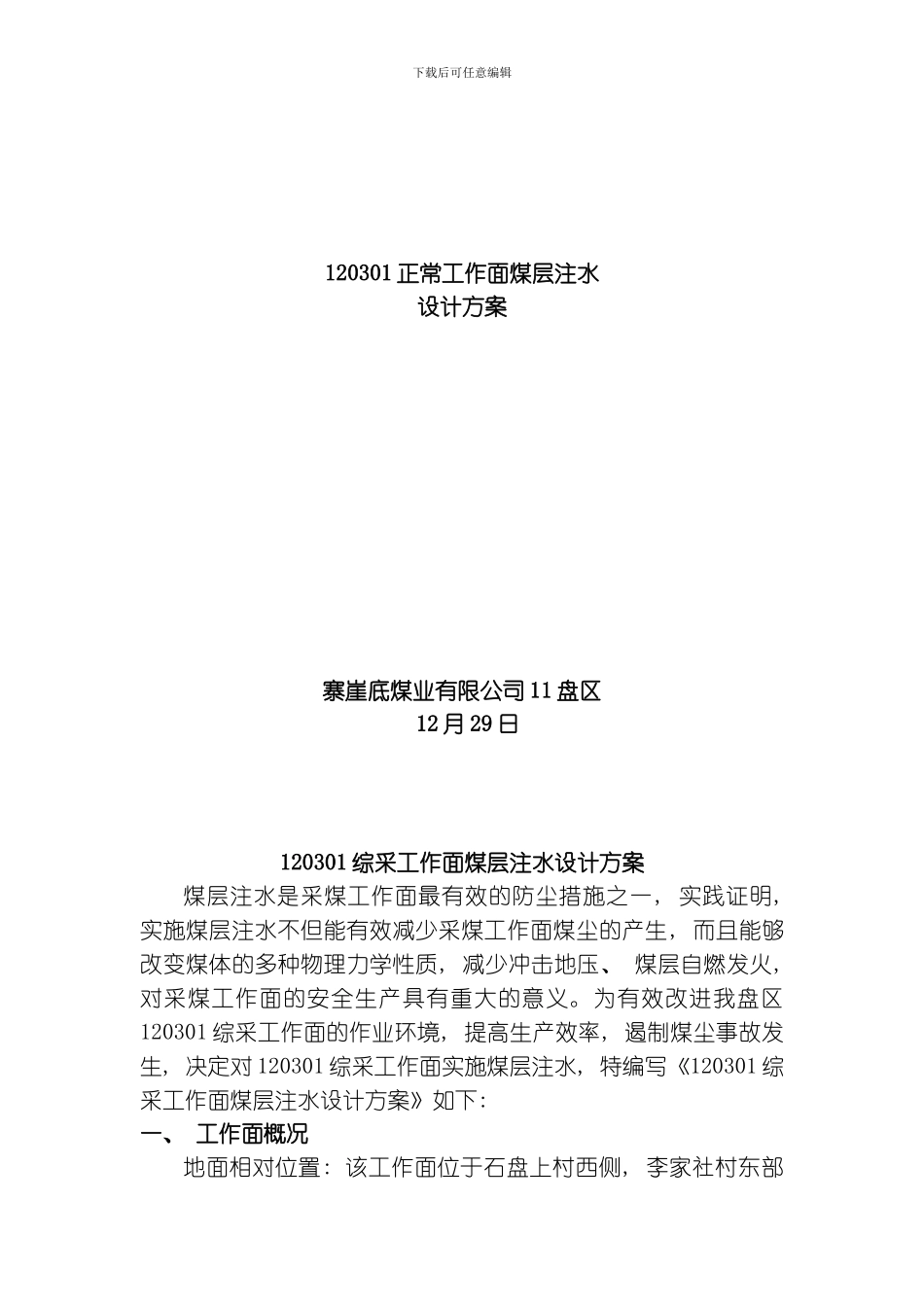

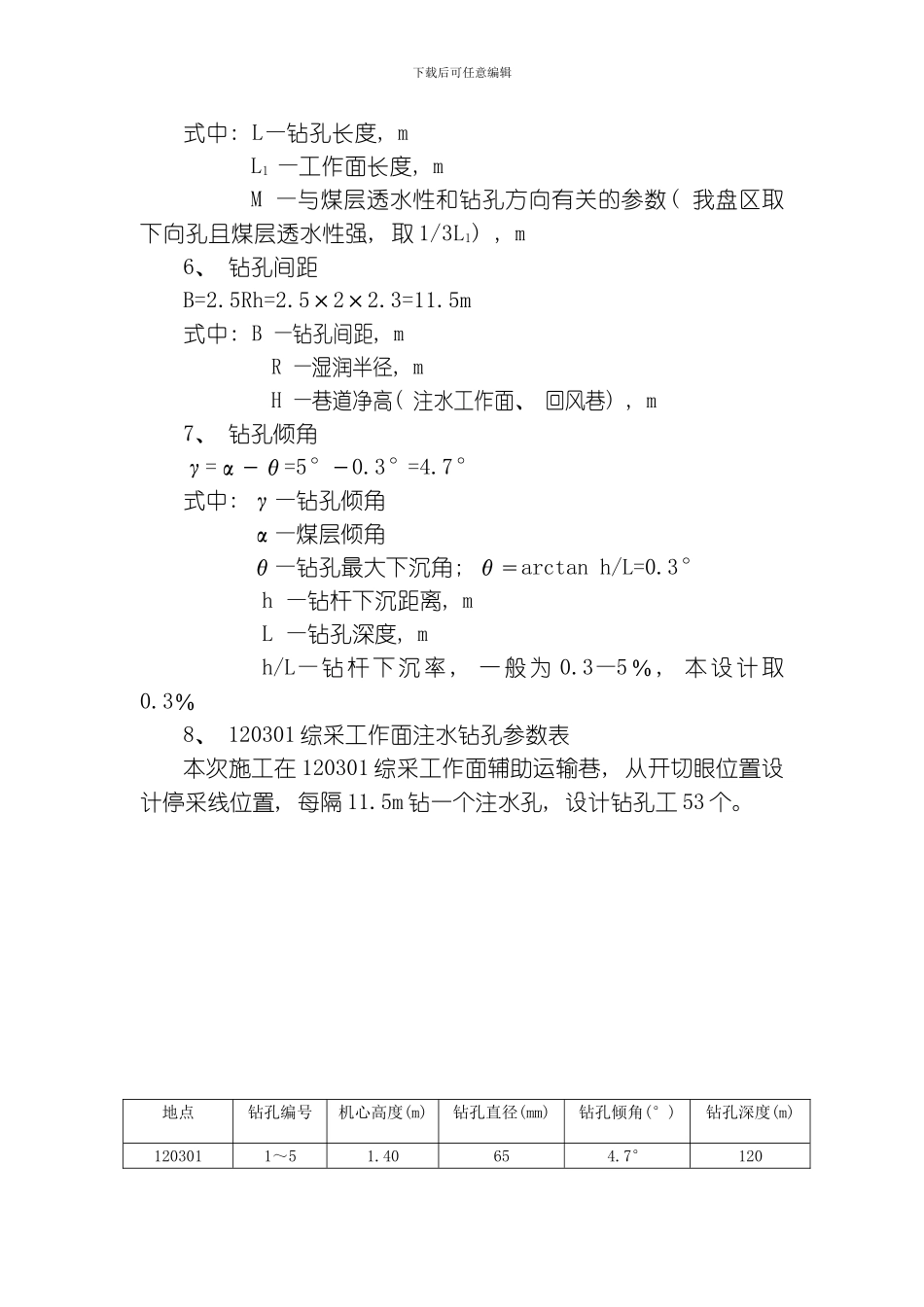

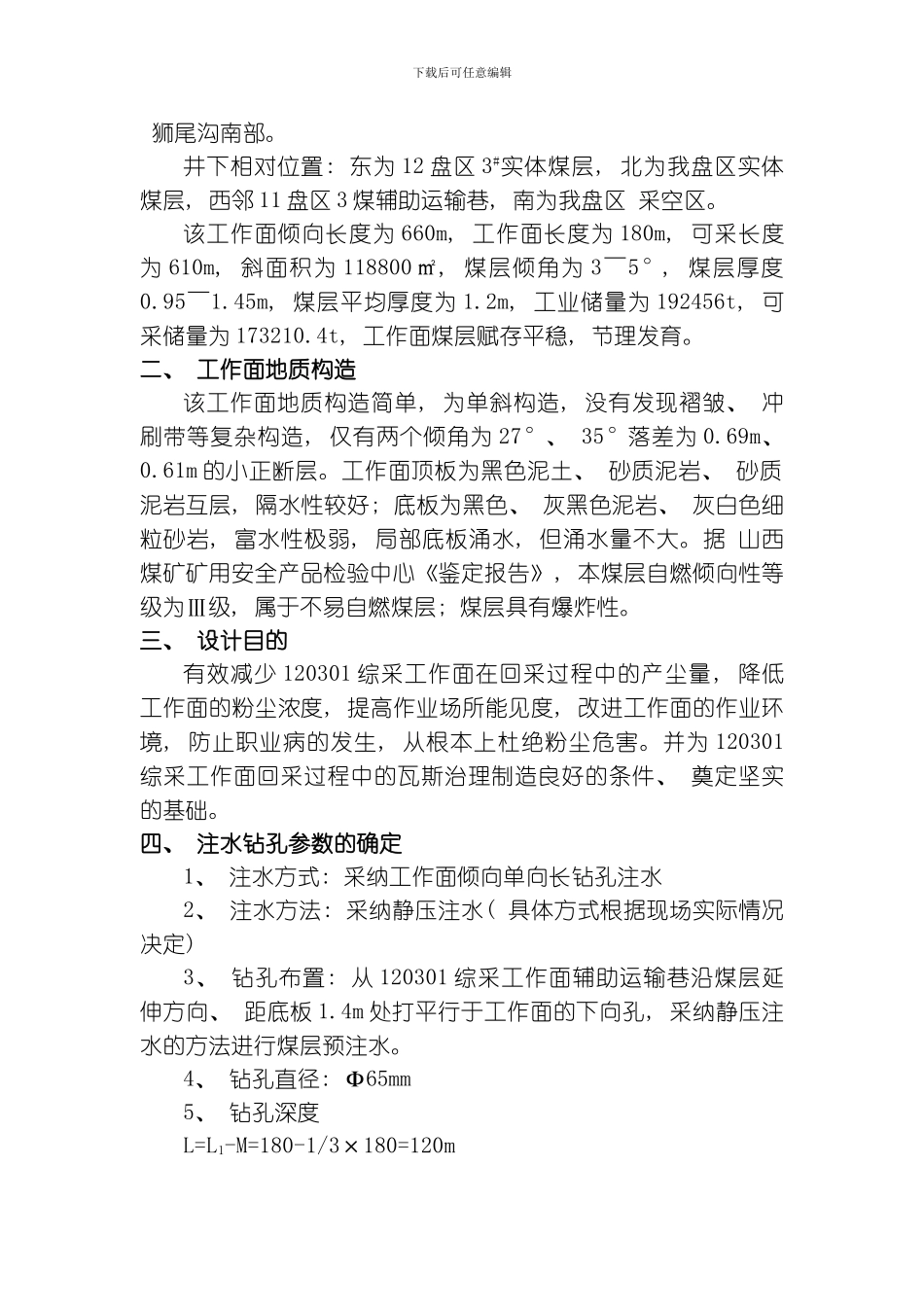

下载后可任意编辑120301 正常工作面煤层注水设计方案寨崖底煤业有限公司 11 盘区 12 月 29 日120301 综采工作面煤层注水设计方案煤层注水是采煤工作面最有效的防尘措施之一, 实践证明, 实施煤层注水不但能有效减少采煤工作面煤尘的产生, 而且能够改变煤体的多种物理力学性质, 减少冲击地压、 煤层自燃发火, 对采煤工作面的安全生产具有重大的意义。为有效改进我盘区120301 综采工作面的作业环境, 提高生产效率, 遏制煤尘事故发生, 决定对 120301 综采工作面实施煤层注水, 特编写《120301 综采工作面煤层注水设计方案》如下: 一、 工作面概况地面相对位置: 该工作面位于石盘上村西侧, 李家社村东部下载后可任意编辑 狮尾沟南部。井下相对位置: 东为 12 盘区 3#实体煤层, 北为我盘区实体煤层, 西邻 11 盘区 3 煤辅助运输巷, 南为我盘区 采空区。该工作面倾向长度为 660m, 工作面长度为 180m, 可采长度为 610m, 斜面积为 118800㎡, 煤层倾角为 3～5°, 煤层厚度0.95～1.45m, 煤层平均厚度为 1.2m, 工业储量为 192456t, 可采储量为 173210.4t, 工作面煤层赋存平稳, 节理发育。二、 工作面地质构造该工作面地质构造简单, 为单斜构造, 没有发现褶皱、 冲刷带等复杂构造, 仅有两个倾角为 27°、 35°落差为 0.69m、 0.61m 的小正断层。工作面顶板为黑色泥土、 砂质泥岩、 砂质泥岩互层, 隔水性较好; 底板为黑色、 灰黑色泥岩、 灰白色细粒砂岩, 富水性极弱, 局部底板涌水, 但涌水量不大。据 山西煤矿矿用安全产品检验中心《鉴定报告》, 本煤层自燃倾向性等级为Ⅲ级, 属于不易自燃煤层; 煤层具有爆炸性。三、 设计目的有效减少 120301 综采工作面在回采过程中的产尘量, 降低工作面的粉尘浓度, 提高作业场所能见度, 改进工作面的作业环境, 防止职业病的发生, 从根本上杜绝粉尘危害。并为 120301综采工作面回采过程中的瓦斯治理制造良好的条件、 奠定坚实的基础。四、 注水钻孔参数的确定1、 注水方式: 采纳工作面倾向单向长钻孔注水2、 注水方法: 采纳静压注水( 具体方式根据现场实际情况决定) 3、 钻孔布置: 从 120301 综采工作面辅助运输巷沿煤层延伸方向、 距底板 1.4m 处打平行于工作面的下向孔, 采纳静压注水的方法进行煤层预注水。4、 钻孔直径: Ф65mm5、 钻孔深度L=L1-M=180-1/3×180=120m下载后可任意编辑式中: L—钻孔长度, mL1...
