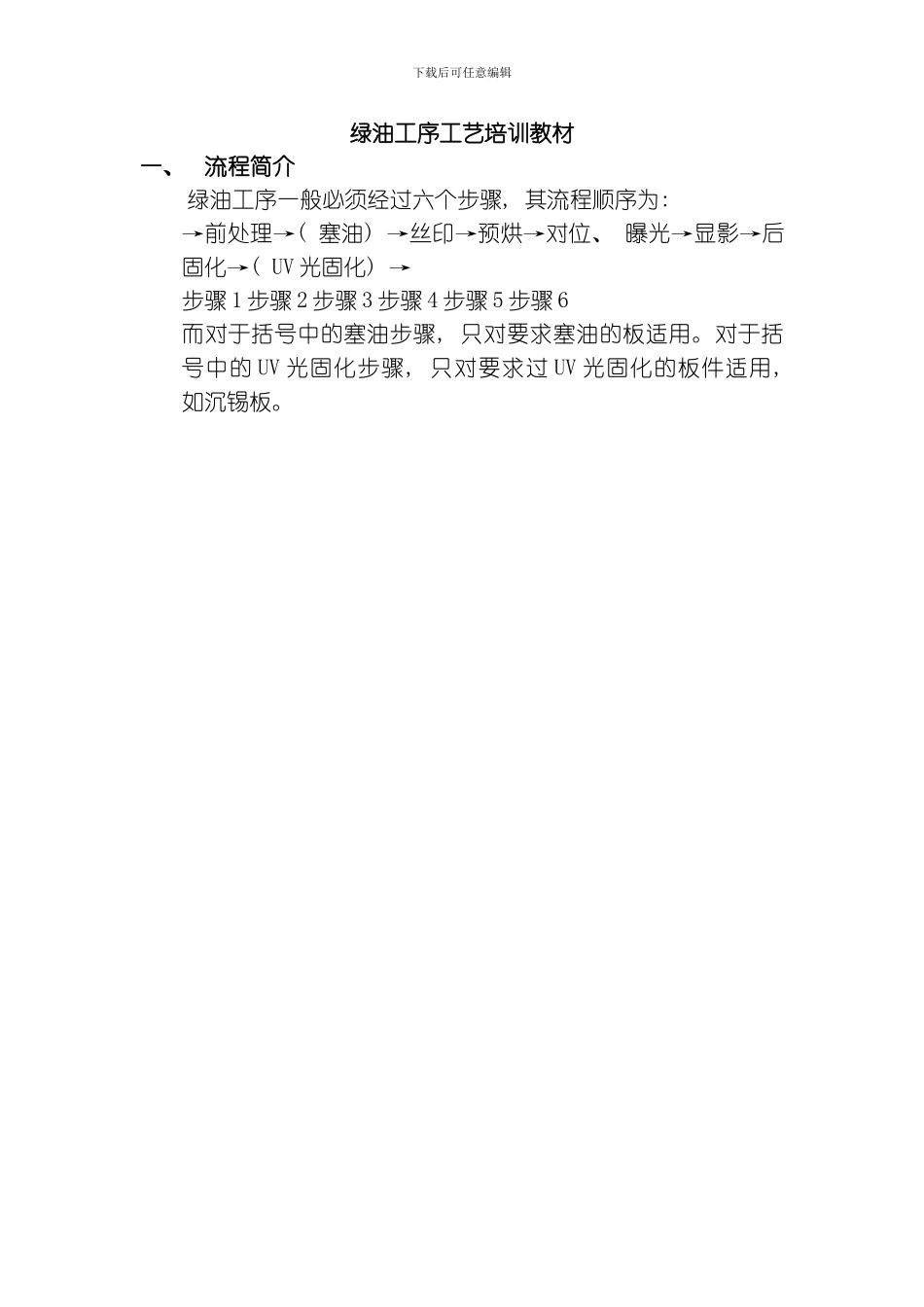

绿油工序工艺培训教材模板

下载后可任意编辑绿油工序工艺培训教材一、流程简介绿油工序一般必须经过六个步骤, 其流程顺序为: →前处理→( 塞油) →丝印→预烘→对位、 曝光→显影→后固化→( UV 光固化) →步骤 1 步骤 2 步骤 3 步骤 4 步骤 5 步骤 6而对于括号中的塞油步骤, 只对要求塞油的板适用。对于括号中的 UV 光固化步骤, 只对要求过 UV 光固化的板件适用, 如沉锡板。下载后可任意编辑二、工艺原理1. 感光前处理感光前处理的主要作用是: 以酸腐蚀和磨刷的研磨作用将基材和铜面上的氧化物及油污去除掉, 并形成凹凸状粗化均匀的表面, 以增加其与油墨的结合力。前处理 Pumice( 火山灰磨板 ) 前处理 Pumice( 火山灰磨板 ) 前处理 Pumice( 火山灰磨板 ) 前处理 Pumice( 火山灰磨板 ) 丝印 Screening( 包括塞油Plug-hole) 丝印 Screening( 包括塞油Plug-hole) 丝印 Screening( 包括塞油Plug-hole) 丝印 Screening( 包括塞油Plug-hole) 预烘 Precure预烘 Precure预烘 Precure预烘 Precure对位、 曝光ExposureandRegistration Record对位、 曝光ExposureandRegistration Record对位、 曝光ExposureandRegistration Record对位、 曝光ExposureandRegistration Record显影Developing显影Developing显影Developing显影Developing后固化 Post Cure包括 UV 光固化( UV-curing) 后固化 Post Cure包括 UV 光固化( UV-curing) 后固化 Post Cure包括 UV 光固化( UV-curing) 后固化 Post Cure包括 UV 光固化( UV-curing) 前 处理前 处理前 处理前 处理丝印丝印丝印丝印对 位 、 曝光对 位 、 曝光对 位 、 曝光对 位 、 曝光显影显影显影显影步骤1步骤2步骤3步骤4步骤5步骤6下载后可任意编辑这是一个必须经过的流程。因为, 蚀刻后的板件, 其铜面是经过电镀镀上去的, 表面光滑, 光滑的铜表面和油墨的结合力不好。同时, 蚀刻后板件不可避开会存在手印油痕、 灰尘、 氧化迹、 擦花和其它污染物或影响因素, 这些因素都会影响铜面与绿油的结合力或影响绿油丝印上去后的外观。而经过感光前处理能够将这些影响因素得以消除或减轻。在我们公司, 感光前处理又一般称呼为感光前火山灰磨板。这是因为, 在我们公司它主要是经过火山灰磨板机的磨板作用来达到上述目的的。在其它公司, 有的是采纳去毛刺, 有的是采纳化学处理的方法。但不论用什么处理方法, 目的只有一个...
