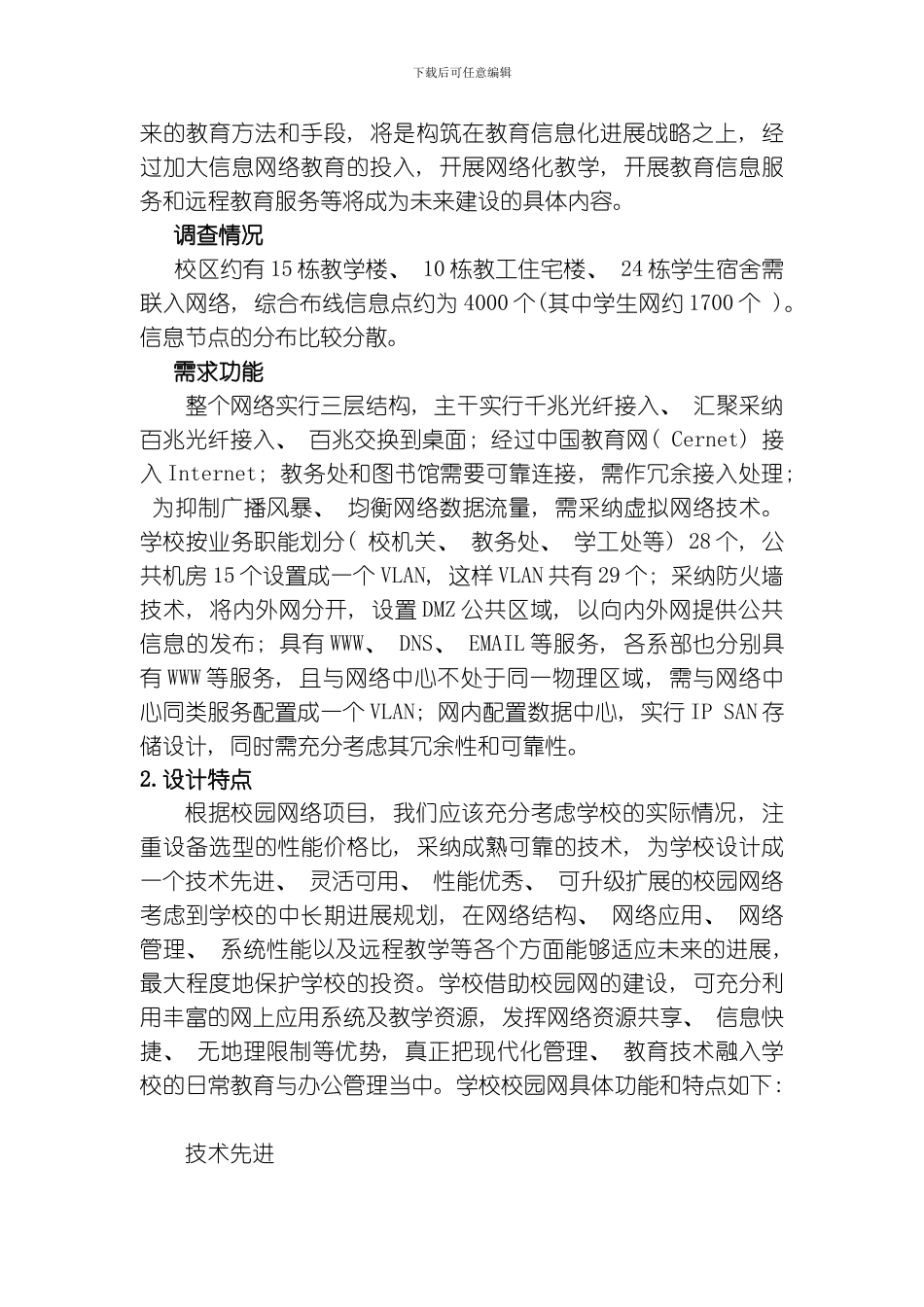

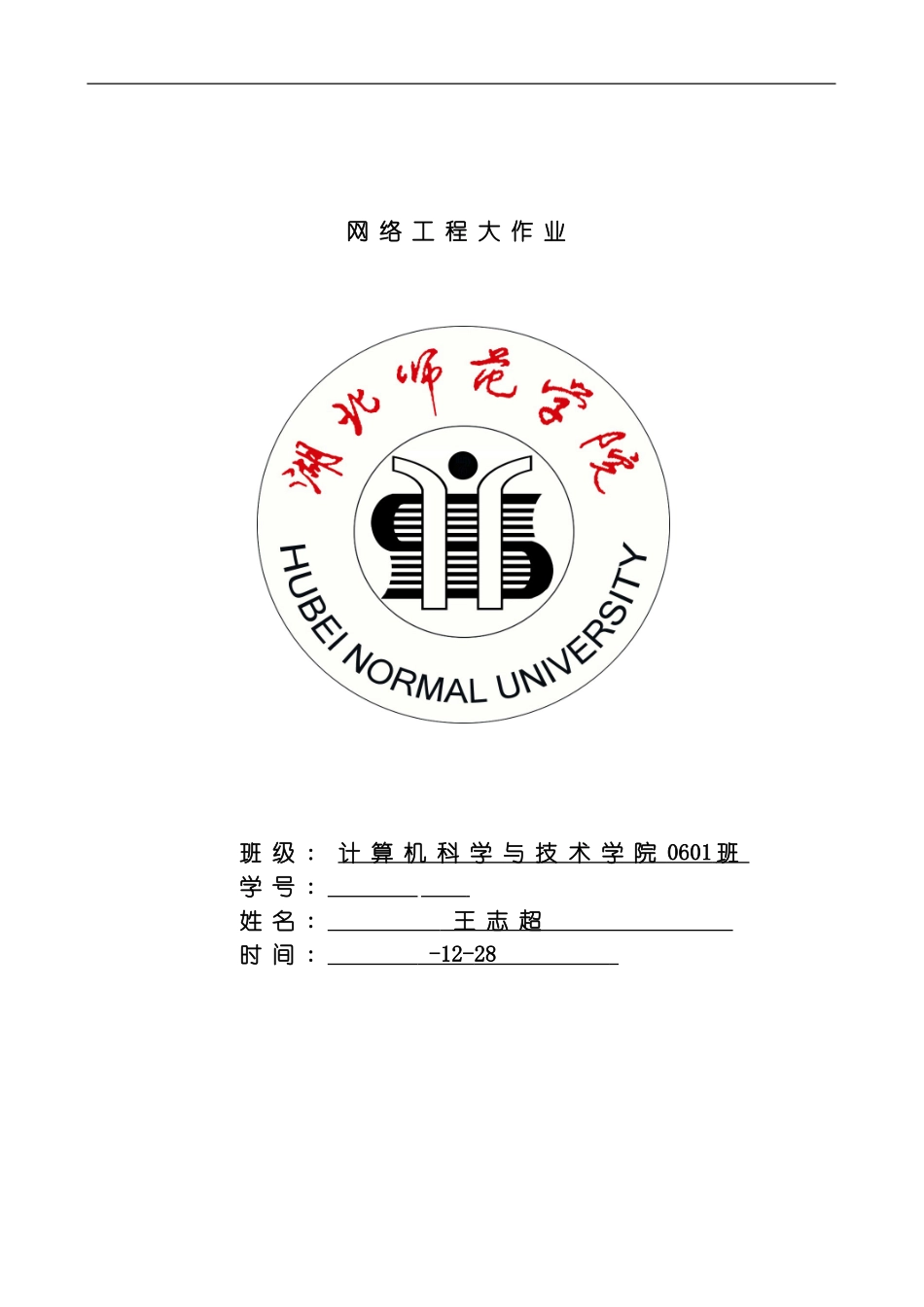

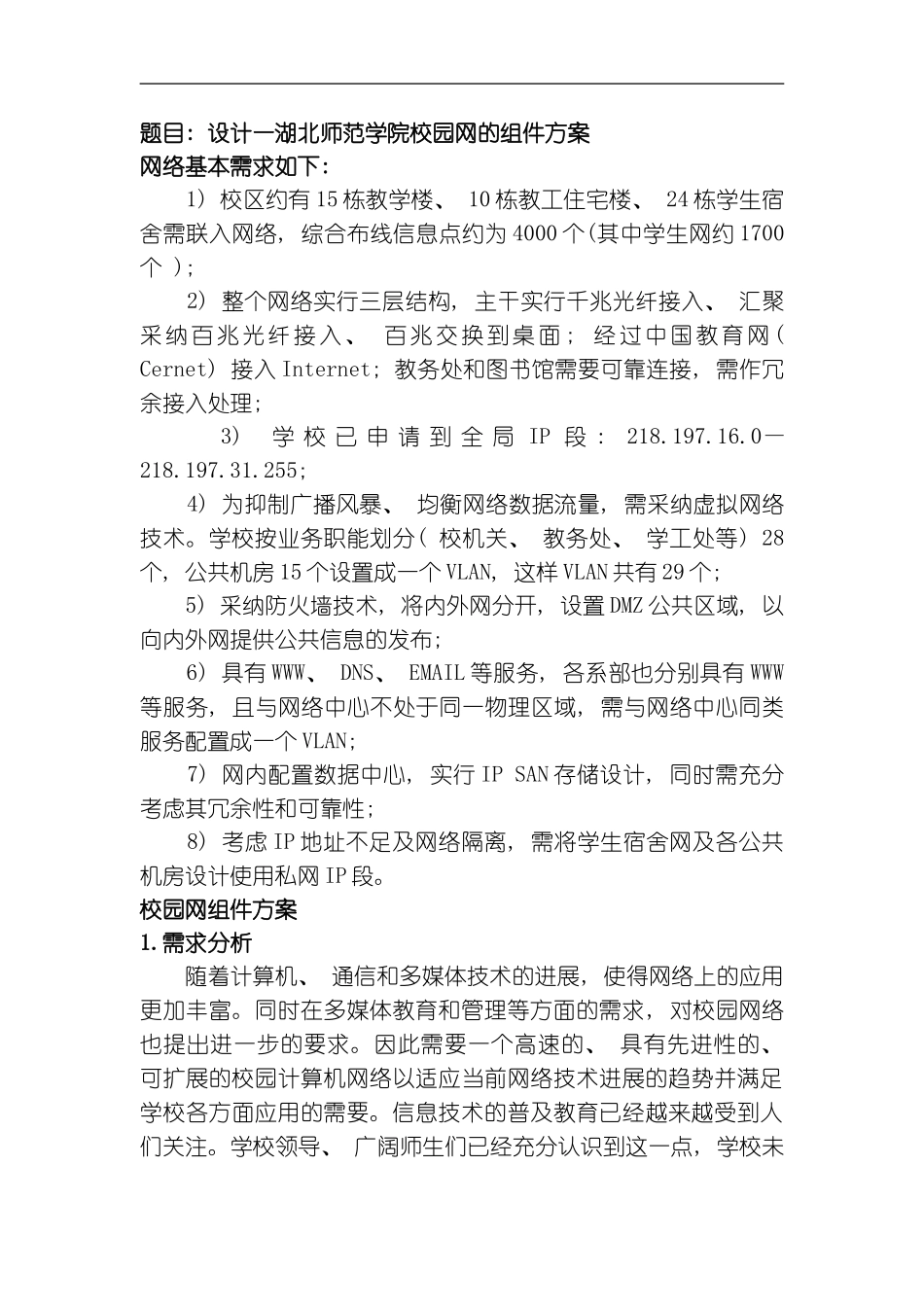

网 络 工 程 大 作 业 班 级 : 计 算 机 科 学 与 技 术 学 院 0601 班 学 号 : 姓 名 : 王 志 超 时 间 : -12- 28 题目: 设计一湖北师范学院校园网的组件方案网络基本需求如下: 1) 校区约有 15 栋教学楼、 10 栋教工住宅楼、 24 栋学生宿舍需联入网络, 综合布线信息点约为 4000 个(其中学生网约 1700个 ); 2) 整个网络实行三层结构, 主干实行千兆光纤接入、 汇聚采纳百兆光纤接入、 百兆交换到桌面 ; 经过中国教育网 ( Cernet) 接入 Internet; 教务处和图书馆需要可靠连接, 需作冗余接入处理; 3) 学 校 已 申 请 到 全 局 IP 段 : 218.197.16.0—218.197.31.255; 4) 为抑制广播风暴、 均衡网络数据流量, 需采纳虚拟网络技术。学校按业务职能划分( 校机关、 教务处、 学工处等) 28个, 公共机房 15 个设置成一个 VLAN, 这样 VLAN 共有 29 个; 5) 采纳防火墙技术, 将内外网分开, 设置 DMZ 公共区域, 以向内外网提供公共信息的发布; 6) 具有 WWW、 DNS、 EMAIL 等服务, 各系部也分别具有 WWW等服务, 且与网络中心不处于同一物理区域, 需与网络中心同类服务配置成一个 VLAN; 7) 网内配置数据中心, 实行 IP SAN 存储设计, 同时需充分考虑其冗余性和可靠性; 8) 考虑 IP 地址不足及网络隔离, 需将学生宿舍网及各公共机房设计使用私网 IP 段。校园网组件方案1.需求分析随着计算机、 通信和多媒体技术的进展, 使得网络上的应用更加丰富。同时在多媒体教育和管理等方面的需求, 对校园网络也提出进一步的要求。因此需要一个高速的、 具有先进性的、 可扩展的校园计算机网络以适应当前网络技术进展的趋势并满足学校各方面应用的需要。信息技术的普及教育已经越来越受到人们关注。学校领导、 广阔师生们已经充分认识到这一点, 学校未下载后可任意编辑来的教育方法和手段, 将是构筑在教育信息化进展战略之上, 经过加大信息网络教育的投入, 开展网络化教学, 开展教育信息服务和远程教育服务等将成为未来建设的具体内容。 调查情况 校区约有 15 栋教学楼、 10 栋教工住宅楼、 24 栋学生宿舍需联入网络, 综合布线信息点约为 4000 个(其中学生网约 1700 个 )。信息节点的分布比较分散。 需求功能 整个网络实行三层结构, 主干实行千兆光纤接入、 汇聚采纳百兆光纤接入、 百兆交换到桌面; 经过中国教育...
