网络教室安装规范模板

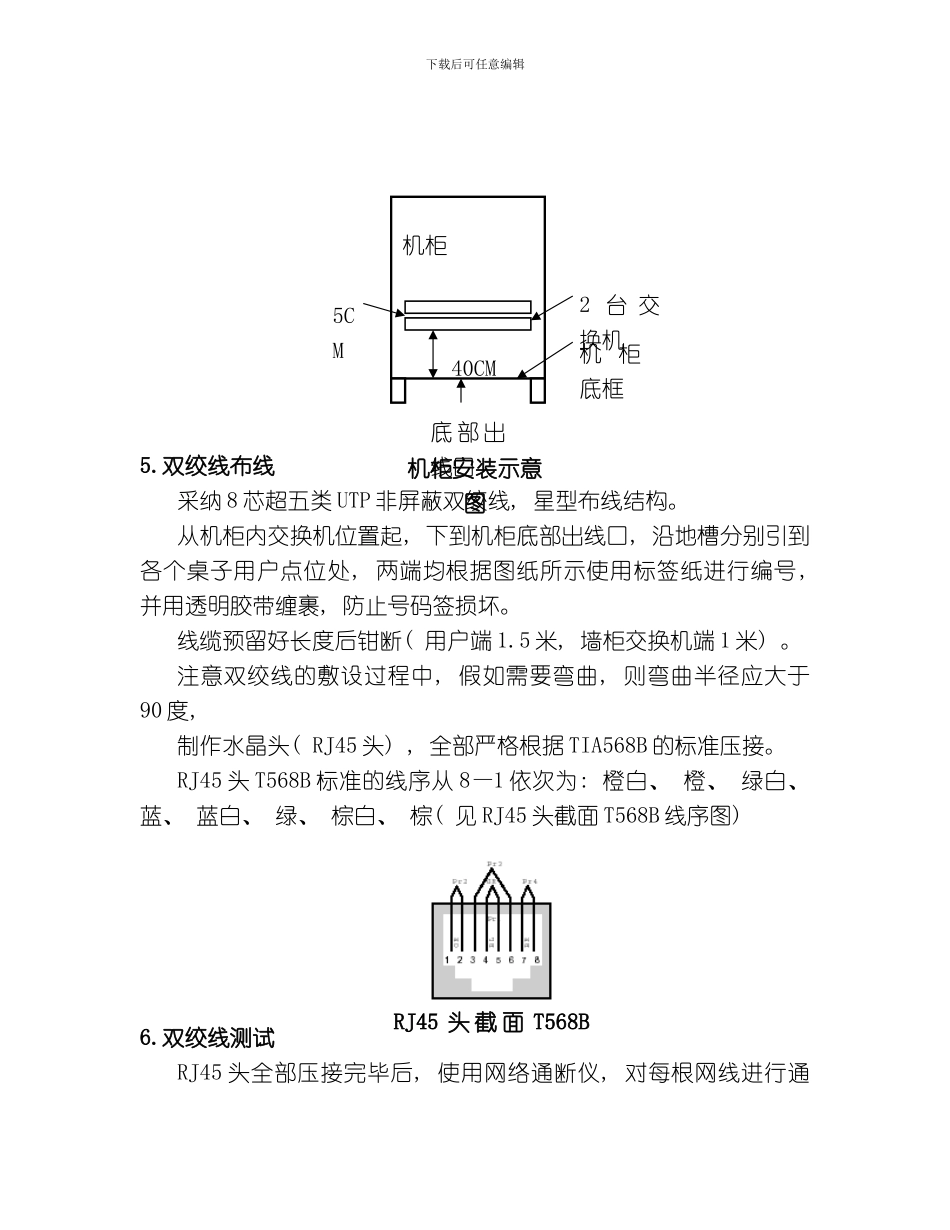

下载后可任意编辑网络教室安装法律规范设备开箱后, 注意收集保存好所有资料和保修卡。教室应由学校先期进行简单装修, 如用白涂料粉白墙壁, 安装磁砖地面等。1.网络教室弱电布线图 详见附图 6、 7( 施工单位在本图的指导下, 根据学校实际情况, 可作适当的调整) 。2.教室内走线通道( 1) 地槽方式详见附图 6、 附图 8( 施工单位在本图的指导下, 根据学校实际情况, 可作适当的调整) 。有条件的学校应根据图纸绘制的式样, 事先在教室地板上按规定尺寸、 方向开槽, 再用水泥平整敷好, 并按尺寸准备好木质盖板。( 2) PVC线槽方式详见附图 6、 附图 8( 施工单位在本图的指导下, 根据学校实际情况, 可作适当的调整) 。假如学校的地板不具备开槽条件, 例如出现地板层太薄等情况, 可使用规格为 100mmX30mm 的 PVC 线槽替代。应根据计算机教室、 多媒体教室地槽施工图中的地槽位置安装线槽。并使用 M8 塑料膨胀加自攻螺钉固定。3.电脑桌安放项目学校自备 16 张双人电脑桌, 用于安放老师机、 服务器和学生机。采纳”背靠背”的排列方式, 即 15 张学生双人计算机桌分成两组、 四列摆放( 见计算机教室弱电布线图) 。4.机柜安装项目学校自备 1 台 1.2 米高的布线机柜, 用于安装交换机。交换机固定位置在机柜底部, 离机柜底框 40CM 的高度( 见机柜安装示意图) , 交换机之间留 5CM 间隙。下载后可任意编辑5.双绞线布线采纳 8 芯超五类 UTP 非屏蔽双绞线, 星型布线结构。从机柜内交换机位置起, 下到机柜底部出线口, 沿地槽分别引到各个桌子用户点位处, 两端均根据图纸所示使用标签纸进行编号, 并用透明胶带缠裹, 防止号码签损坏。线缆预留好长度后钳断( 用户端 1.5 米, 墙柜交换机端 1 米) 。注意双绞线的敷设过程中, 假如需要弯曲, 则弯曲半径应大于90 度, 制作水晶头( RJ45 头) , 全部严格根据 TIA568B 的标准压接。RJ45 头 T568B 标准的线序从 8—1 依次为: 橙白、 橙、 绿白、 蓝、 蓝白、 绿、 棕白、 棕( 见 RJ45 头截面 T568B 线序图) 6.双绞线测试RJ45 头全部压接完毕后, 使用网络通断仪, 对每根网线进行通RJ45 头 截 面 T568B线序图机柜2 台 交换机40CM机 柜底框底 部 出线口机柜安装示意图5CM下载后可任意编辑断测试。测试时根据编号顺序进行, 在双绞线一端接上通断仪信号发射器, 另一端接上通断仪信号接收器, 打开通断仪电...
