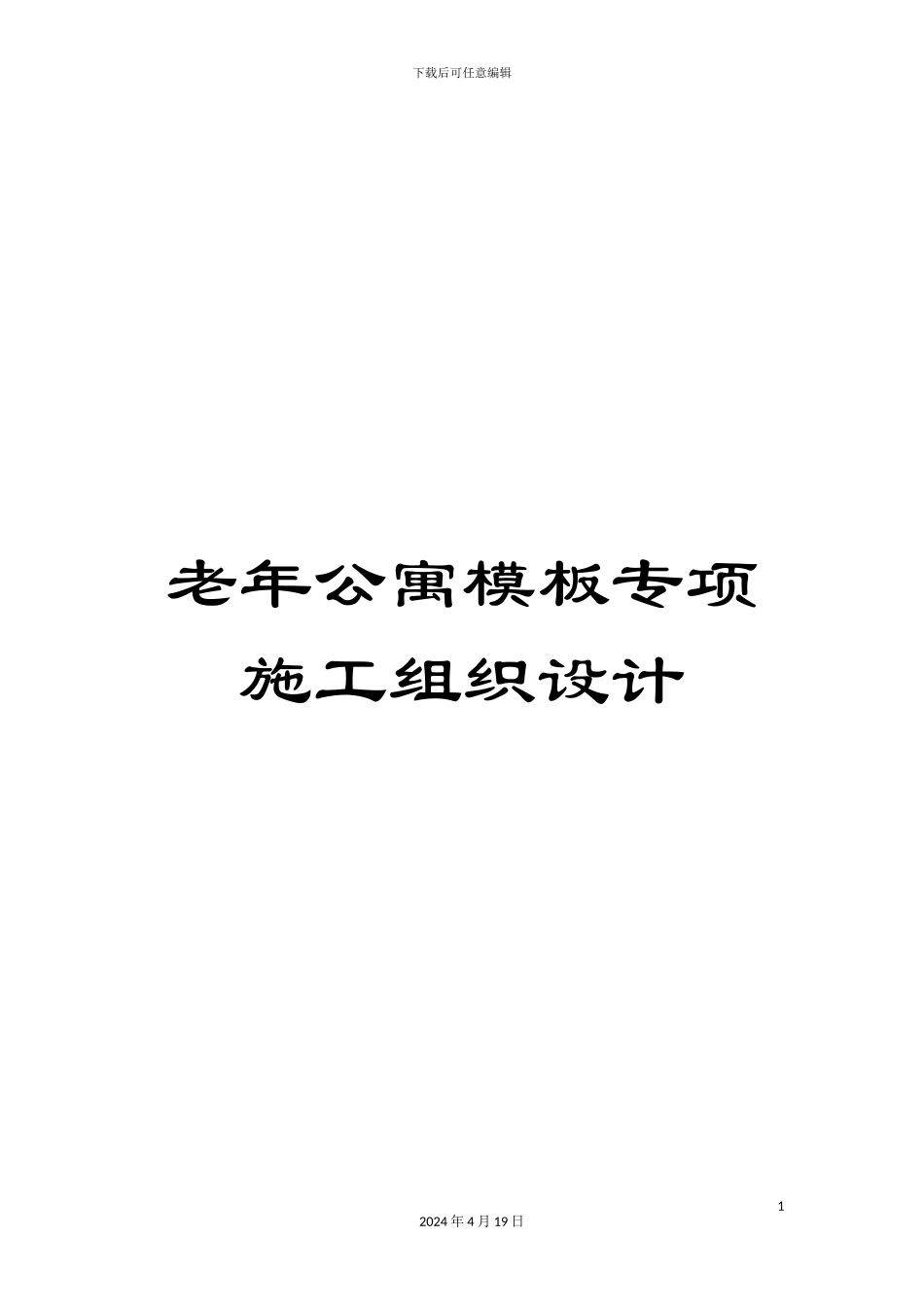

老年公寓模板专项施工组织设计

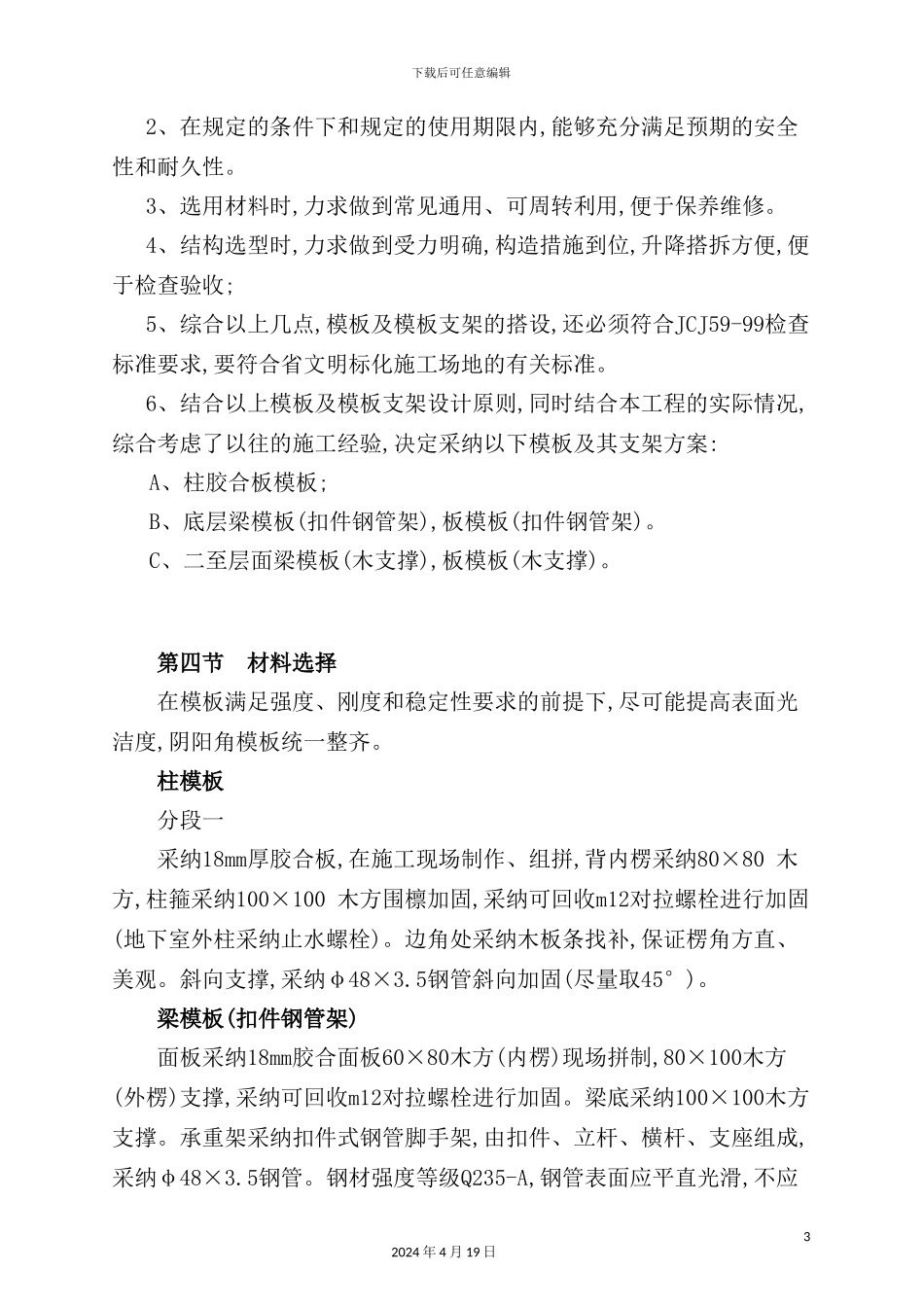

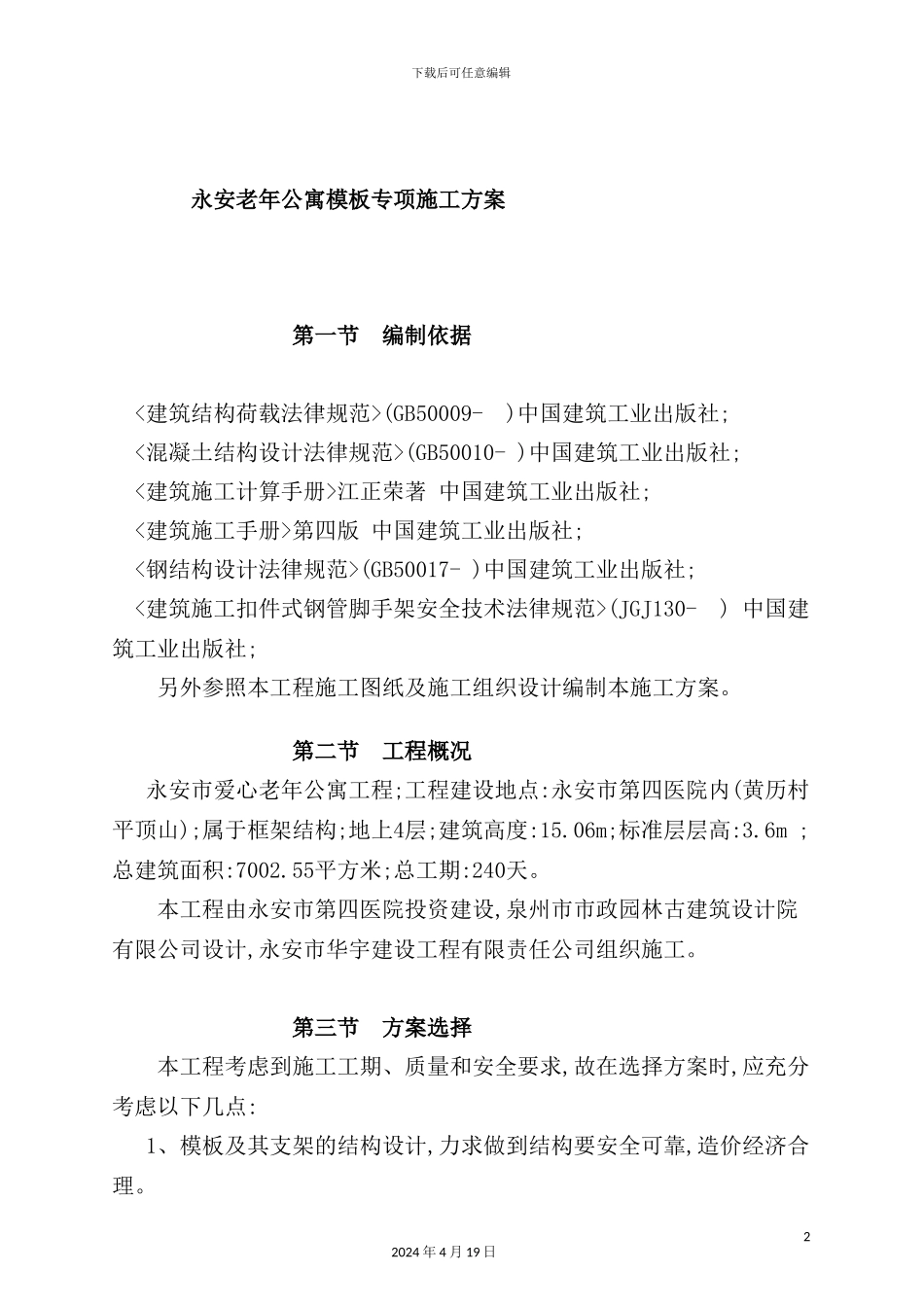

下载后可任意编辑老年公寓模板专项施工组织设计12024 年 4 月 19 日下载后可任意编辑 永安老年公寓模板专项施工方案 第一节 编制依据 <建筑结构荷载法律规范>(GB50009- )中国建筑工业出版社; <混凝土结构设计法律规范>(GB50010- )中国建筑工业出版社; <建筑施工计算手册>江正荣著 中国建筑工业出版社; <建筑施工手册>第四版 中国建筑工业出版社; <钢结构设计法律规范>(GB50017- )中国建筑工业出版社; <建筑施工扣件式钢管脚手架安全技术法律规范>(JGJ130- ) 中国建筑工业出版社; 另外参照本工程施工图纸及施工组织设计编制本施工方案。 第二节 工程概况 永安市爱心老年公寓工程;工程建设地点:永安市第四医院内(黄历村平顶山);属于框架结构;地上4层;建筑高度:15.06m;标准层层高:3.6m ;总建筑面积:7002.55平方米;总工期:240天。 本工程由永安市第四医院投资建设,泉州市市政园林古建筑设计院有限公司设计,永安市华宇建设工程有限责任公司组织施工。 第三节 方案选择 本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点: 1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理。22024 年 4 月 19 日下载后可任意编辑 2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。 3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。 4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收; 5、综合以上几点,模板及模板支架的搭设,还必须符合JCJ59-99检查标准要求,要符合省文明标化施工场地的有关标准。 6、结合以上模板及模板支架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采纳以下模板及其支架方案:A、柱胶合板模板;B、底层梁模板(扣件钢管架),板模板(扣件钢管架)。C、二至层面梁模板(木支撑),板模板(木支撑)。 第四节 材料选择 在模板满足强度、刚度和稳定性要求的前提下,尽可能提高表面光洁度,阴阳角模板统一整齐。 柱模板 分段一 采纳18mm厚胶合板,在施工现场制作、组拼,背内楞采纳80×80 木方,柱箍采纳100×100 木方围檩加固,采纳可回收m12对拉螺栓进行加固(地下室外柱采纳止水螺栓)。边角处采纳木板条找补,保证楞角方直、美观。斜向支撑,采纳φ48×3.5钢管斜向加固(尽量取45°)。 梁模板(扣件钢管架) 面板采纳18mm胶合面板60×80木方(内楞)现场拼制,80×100木方(外楞)支撑,采纳可回收m12对...
