铁氧体磁珠简介VIP免费

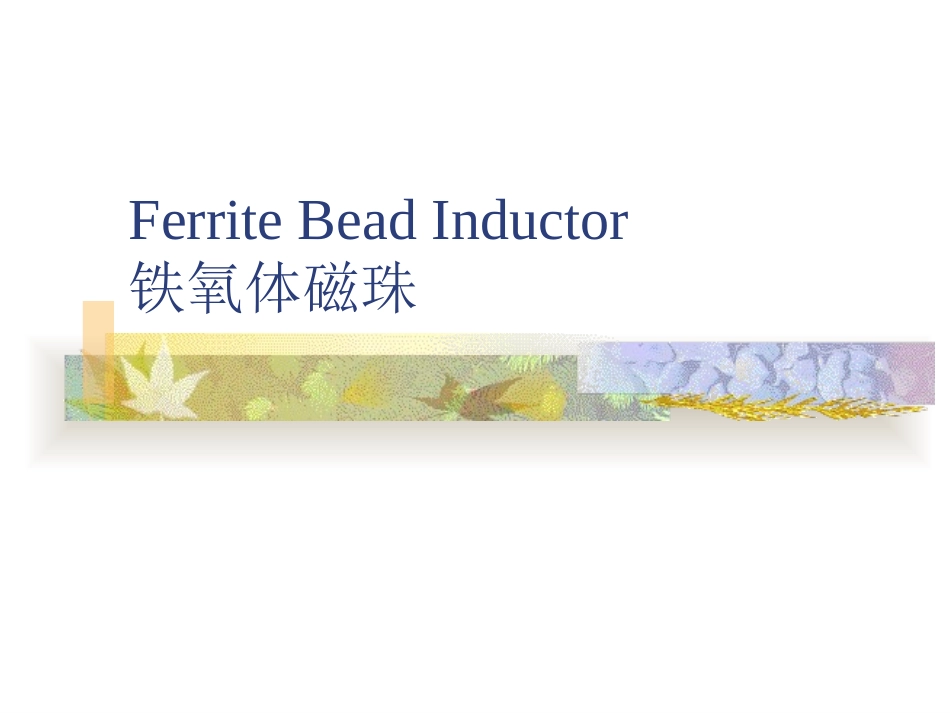

铁氧体磁珠简介_第1页
1/14

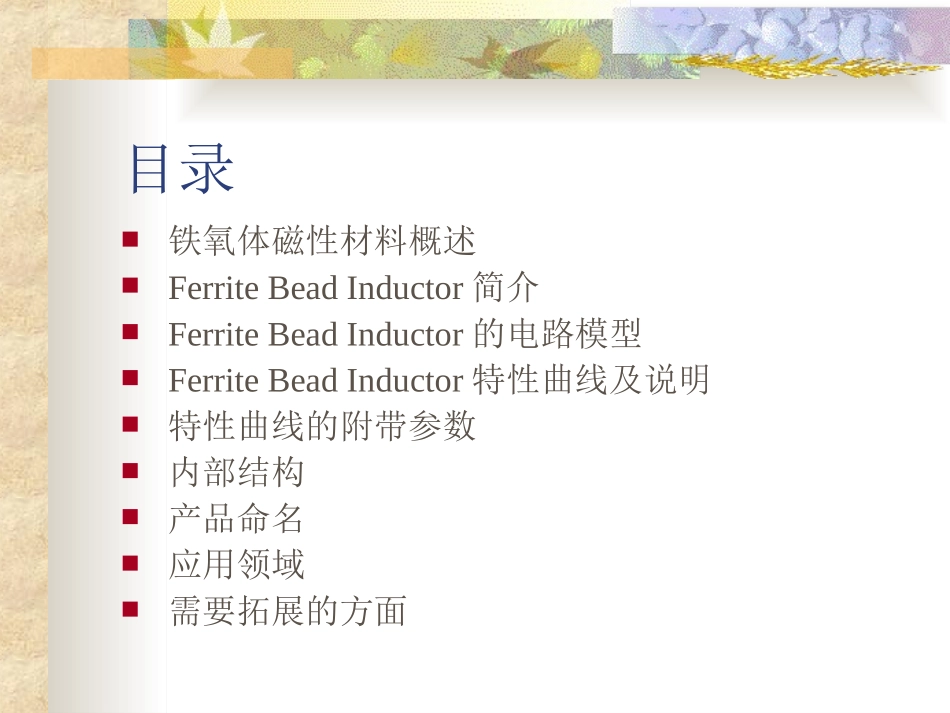

铁氧体磁珠简介_第2页
2/14

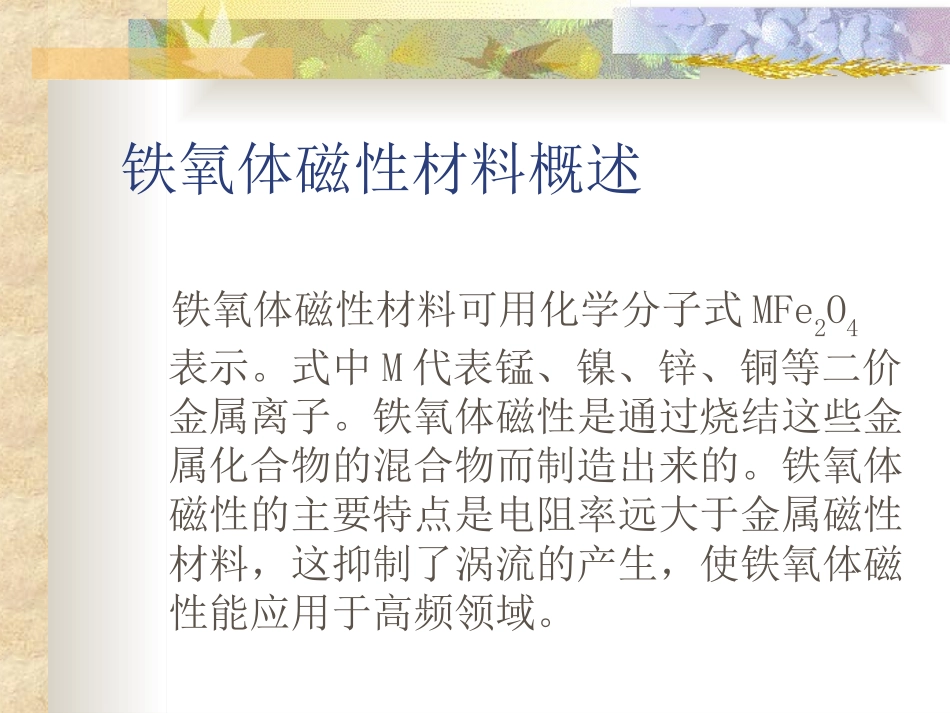

铁氧体磁珠简介_第3页
3/14
FerriteBeadInductor铁氧体磁珠目录铁氧体磁性材料概述FerriteBeadInductor简介FerriteBeadInductor的电路模型FerriteBeadInductor特性曲线及说明特性曲线的附带参数内部结构产品命名应用领域需要拓展的方面铁氧体磁性材料概述铁氧体磁性材料可用化学分子式MFe2O4表示。式中M代表锰、镍、锌、铜等二价金属离子。铁氧体磁性是通过烧结这些金属化合物的混合物而制造出来的。铁氧体磁性的主要特点是电阻率远大于金属磁性材料,这抑制了涡流的产生,使铁氧体磁性能应用于高频领域。FerriteBeadInductor简介铁氧体磁珠也是滤波常用的器件。用于电磁噪声抑制的铁氧体是一种磁性材料,由铁、镍、锌氧化物混合而成,具有很高的电阻率,较高的磁导率(约为100~1500)。铁氧体磁珠串接在信号或电源通路上,用于抑制差模噪声。当电流流过铁氧体时,低频电流可以几乎无衰减地流过,但高频电流却会受到很大的损耗,转变成热量散发(其原理利用了铁氧体对电磁的吸收)。铁氧体磁珠可以等效为电阻与电感的串联,但电阻值与电感值都是随频率而变化的。FerriteBeadInductor的电路模型铁氧体磁珠可以等效为一个电感与一个电阻的串连,如下图。高低频时的等效模型见PDF档。FerriteBeadInductor特性曲线及说明FerriteBeadInductor特性曲线及说明CURVE说明Test温度为25度,温度不同曲线不同,但大致一样Z为阻抗,R为电阻,X为电感与寄生电容共同作用产生的电抗RF范围内要考虑X曲线的影响低频时相当于短路;而高频时纯电阻很大会以热的形式虑掉;更高频时阻抗减小,失去滤波作用铁氧体磁珠与普通的电感相比具有更好的高频滤波特性。铁氧体在高频时呈现电阻性,相当于品质因数很低的电感器,所以能在相当宽的频率范围内保持较高的阻抗,从而提高高频滤波效能。各厂家Test方法不一样,选用产品时要注重实地检验特性曲线的附带参数一般与曲线图附带的还有:Impedanceat100MHz(几百到上千欧)RatedCurrent(几百毫安到几安)DCResistance(零点几到二欧)OperatingTemperatureRange(典型如-55~125℃)三维尺寸(零点几到几毫米)应用领域磁珠的主要作用用于高频的隔离,但对低频没有影响的场所,例如:电源的隔离,信号的滤波等。选择时主要看它的标称的频率和阻抗是不是满足设计的要求。其次关心:封装,通过的电流等在数模场合使用磁珠可有效的减小数字对模拟部分的干扰和耦合。需要拓展的方面更高频段(Murata的Bead可达6GHz,即100MHzto6GHz)宽滤波带宽更高额定电流(如太阳诱电的产品最大可达6A)更高滤波效率(滤波段的大电阻)滤波段电阻更稳定温度特性更好防串扰,高密度贴片mounting磁珠的定义及作用•铁氧体磁珠也是滤波常用的器件。用于电磁噪声抑制的铁氧体是一种磁性材料,由铁、镍、锌氧化物混合而成,具有很高的电阻率,较高的磁导率(约为100~1500)。铁氧体磁珠串接在信号或电源通路上,用于抑制差模噪声。当电流流过铁氧体时,低频电流可以几乎无衰减地流过,但高频电流却会受到很大的损耗,转变成热量散发(其原理利用了铁氧体对电磁的吸收)。铁氧体磁珠可以等效为电阻与电感的串联,但电阻值与电感值都是随频率而变化的。•主要參數有Z、DCR、RateCurrent等磁珠工作原理磁珠是一种阻抗随频率变化的电阻器低频下,感应阻抗较低随着频率增加,阻抗逐渐增大并逐渐显示出电阻功能铁氧体磁珠的工作原理是通过阻抗吸收并发热的形式将不需要频段的能量耗散掉貼片電感與磁珠的區別:1.频段不同在低频段,阻抗由电感的感抗构成,低频时R很小,磁芯的磁导率较高,因此电感量较大,L起主要作用,电磁干扰被反射而受到抑制,并且这时磁芯的损耗较小,整个器件是一个低损耗,高Q特性的电感。在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小,但是这时的磁芯损耗增加,电阻成分增加,导致总的阻抗增加。2.应用的回路不同电感是储能元件,多用于电源滤波回路,侧重于抑止传导性干扰,用在LC振荡电路,中低频的滤波电路等,应用频率范围很少超过50MHz。磁珠是能量转换器件,多用于信号回路,主要用于EMI方面,磁珠用来吸收超高频信号,象一些RF电路,PLL,振荡电路,含超高频存储器电路都需要在电源输入部分加磁珠。
