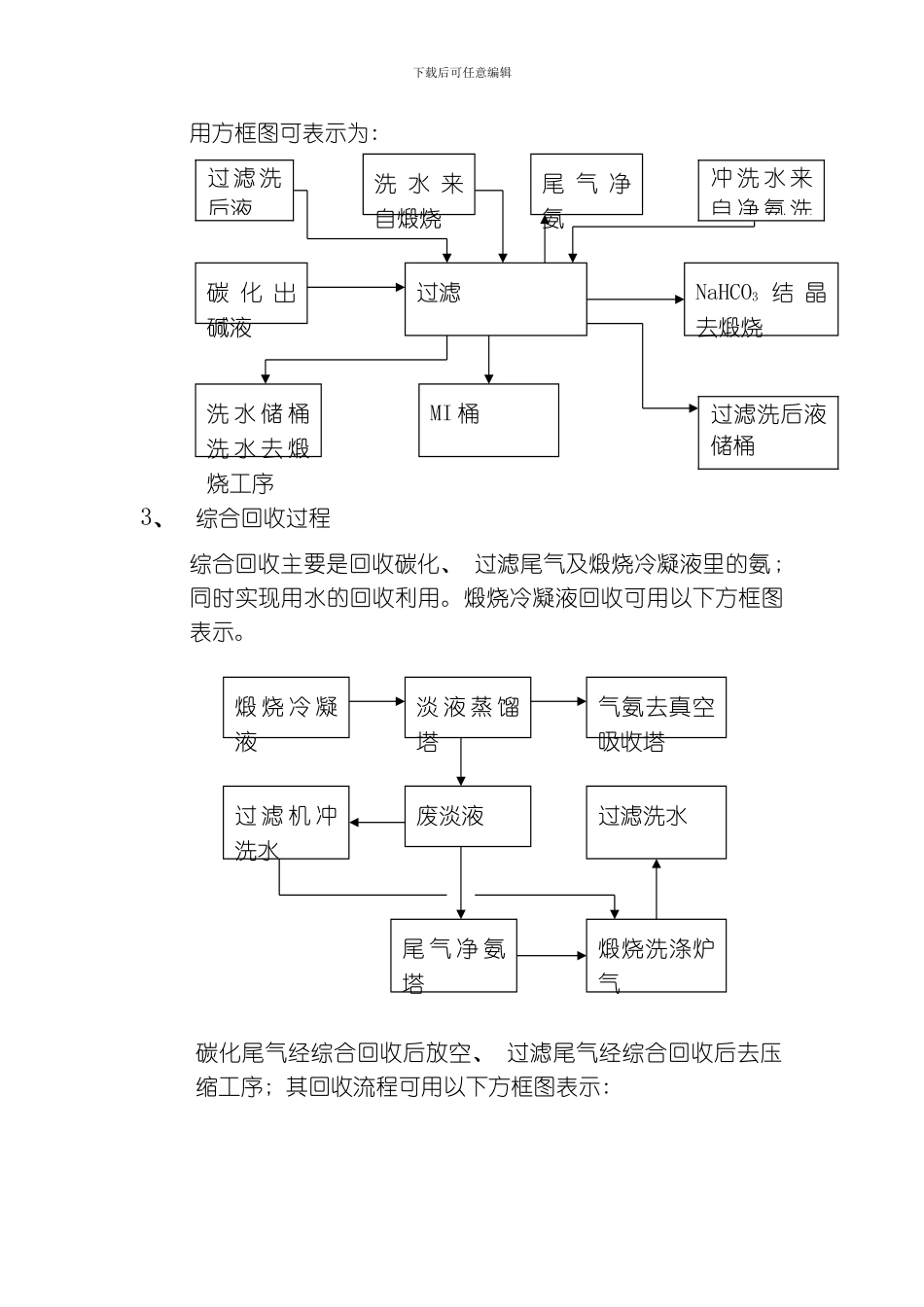

下载后可任意编辑联碱工艺流程简介 联碱生产按工序可分为碳滤、 压缩、 煅烧、 重灰、 重灰包装、 结晶、 制冷、 干铵、 干铵包装 9 个工序。一: 碳滤工序碳滤工序包括碳化、 过滤、 综合回收几个过程。1、碳化过程碳化过程是利用氨母液 II 在碳化塔中吸收 CO2生成 NaHCO3结晶同时生成 NH4Cl 的过程。碳化塔里的反应可用方程式NaCl+NH3+CO2+H2O NaHCO3 +NH4Cl 来表示。液相流程用方框图表示为: 碳化尾气中含有大量的气氨, 需经过综合回收后才能排放; 其气相流程可用以下方框图表示: AII 来 自结晶工序清洗塔制碱塔滤过清 洗 气 来自空分中 段 气 、 下 段 气 来自压缩尾 气 去 净 氨系统循环水下载后可任意编辑碳化过程是一个放热反应过程, 反应过程中有大量的反应热需要移走; 本工艺选用循环水冷却, 下进上出间接换热闭路循环, 在此不做介绍。碳化取出液经取出槽至过滤机, 气相里同样含有大量的气氨需经引风机引至净氨塔净氨后放空; 过滤机上方以及 MI 桶放空气体同时净氨后放空。2、过滤过程过滤过程是利用真空过滤原理将碳化取出液里的 NaHCO3结晶分离出来, 同时利用洗水降低 NaHCO3 里的 NaCl 含量; 滤液去 MI 桶, NaHCO3结晶去煅烧; 过滤尾气经净氨后去压缩工序。碳化尾气尾 气 分 离器净氨塔经MI 净氨分离器尾 气 放空MI 来 自 MI澄清桶净氨后 MI 回 MI 桶净 氨 洗水净氨风机水洗塔放空出 碱 槽含 氨 气体过 滤 机上 方 含氨气体脱盐水MI 桶 及澄 清 桶含 氨 气体吸 收 液 循环泵杂水桶下载后可任意编辑用方框图可表示为: 3、综合回收过程综合回收主要是回收碳化、 过滤尾气及煅烧冷凝液里的氨; 同时实现用水的回收利用。煅烧冷凝液回收可用以下方框图表示。碳化尾气经综合回收后放空、 过滤尾气经综合回收后去压缩工序; 其回收流程可用以下方框图表示: 洗 水 来自煅烧尾 气 净氨过滤碳 化 出碱液NaHCO3 结 晶去煅烧洗 水 储 桶洗 水 去 煅烧工序MI 桶煅 烧 冷 凝液淡 液 蒸 馏塔气氨去真空吸收塔废淡液过滤洗水煅烧洗涤炉气过 滤 机 冲洗水尾 气 净 氨塔过滤洗后液冲 洗 水 来自 净 氨 洗过滤洗后液储桶下载后可任意编辑二、 压缩工序压缩工序包括压缩和真空两个环节; 压缩是利用压缩机将合成送过来的含 98.５％和 68.77%的 CO2以及回收的煅烧炉气压缩、 冷却后分中、 下段送入碳化塔。可用...
