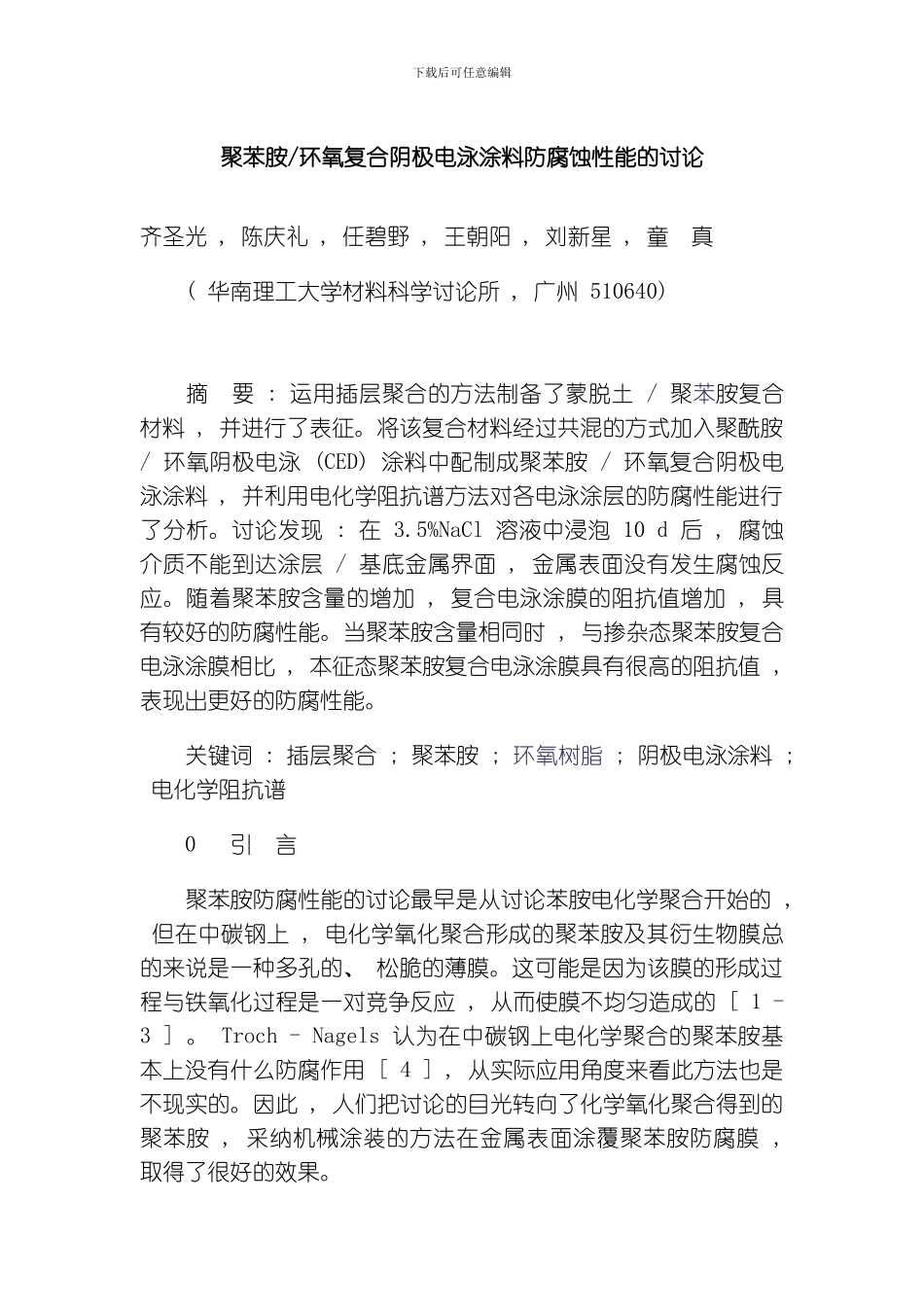

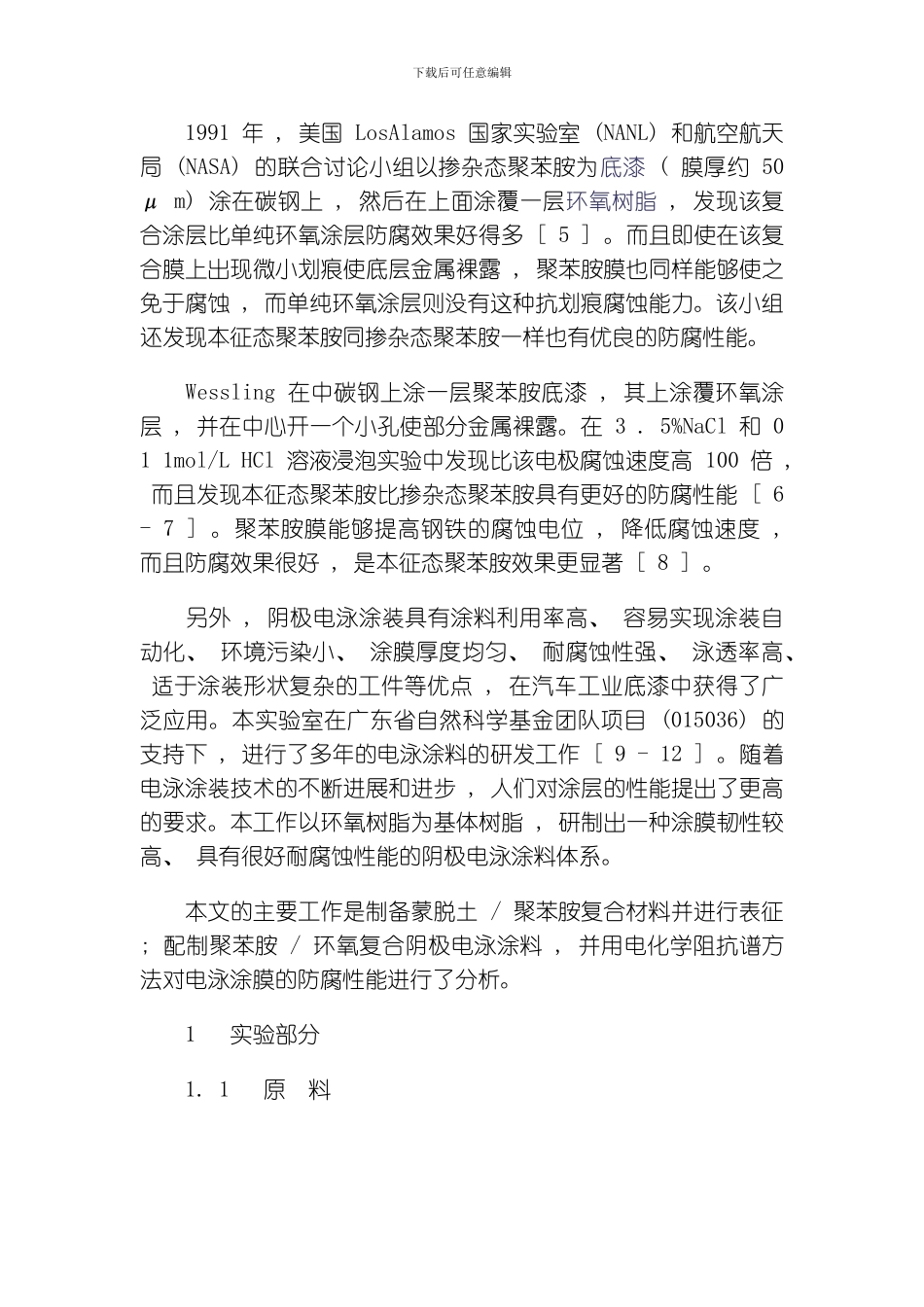

下载后可任意编辑聚苯胺/环氧复合阴极电泳涂料防腐蚀性能的讨论齐圣光 , 陈庆礼 , 任碧野 , 王朝阳 , 刘新星 , 童 真 ( 华南理工大学材料科学讨论所 , 广州 510640) 摘 要 : 运用插层聚合的方法制备了蒙脱土 / 聚苯胺复合材料 , 并进行了表征。将该复合材料经过共混的方式加入聚酰胺 / 环氧阴极电泳 (CED) 涂料中配制成聚苯胺 / 环氧复合阴极电泳涂料 , 并利用电化学阻抗谱方法对各电泳涂层的防腐性能进行了分析。讨论发现 : 在 3.5%NaCl 溶液中浸泡 10 d 后 , 腐蚀介质不能到达涂层 / 基底金属界面 , 金属表面没有发生腐蚀反应。随着聚苯胺含量的增加 , 复合电泳涂膜的阻抗值增加 , 具有较好的防腐性能。当聚苯胺含量相同时 , 与掺杂态聚苯胺复合电泳涂膜相比 , 本征态聚苯胺复合电泳涂膜具有很高的阻抗值 , 表现出更好的防腐性能。 关键词 : 插层聚合 ; 聚苯胺 ; 环氧树脂 ; 阴极电泳涂料 ; 电化学阻抗谱 0 引 言 聚苯胺防腐性能的讨论最早是从讨论苯胺电化学聚合开始的 , 但在中碳钢上 , 电化学氧化聚合形成的聚苯胺及其衍生物膜总的来说是一种多孔的、 松脆的薄膜。这可能是因为该膜的形成过程与铁氧化过程是一对竞争反应 , 从而使膜不均匀造成的 [ 1 - 3 ] 。 Troch - Nagels 认为在中碳钢上电化学聚合的聚苯胺基本上没有什么防腐作用 [ 4 ] , 从实际应用角度来看此方法也是不现实的。因此 , 人们把讨论的目光转向了化学氧化聚合得到的聚苯胺 , 采纳机械涂装的方法在金属表面涂覆聚苯胺防腐膜 , 取得了很好的效果。 下载后可任意编辑 1991 年 , 美国 LosAlamos 国家实验室 (NANL) 和航空航天局 (NASA) 的联合讨论小组以掺杂态聚苯胺为底漆 ( 膜厚约 50 μ m) 涂在碳钢上 , 然后在上面涂覆一层环氧树脂 , 发现该复合涂层比单纯环氧涂层防腐效果好得多 [ 5 ] 。而且即使在该复合膜上出现微小划痕使底层金属裸露 , 聚苯胺膜也同样能够使之免于腐蚀 , 而单纯环氧涂层则没有这种抗划痕腐蚀能力。该小组还发现本征态聚苯胺同掺杂态聚苯胺一样也有优良的防腐性能。 Wessling 在中碳钢上涂一层聚苯胺底漆 , 其上涂覆环氧涂层 , 并在中心开一个小孔使部分金属裸露。在 3 . 5%NaCl 和 0 1 1mol/L HCl 溶液浸泡实验中发现比该电极腐蚀速度高 100 倍 , 而且发现本征态聚苯胺比掺杂态聚苯胺具有更好...
