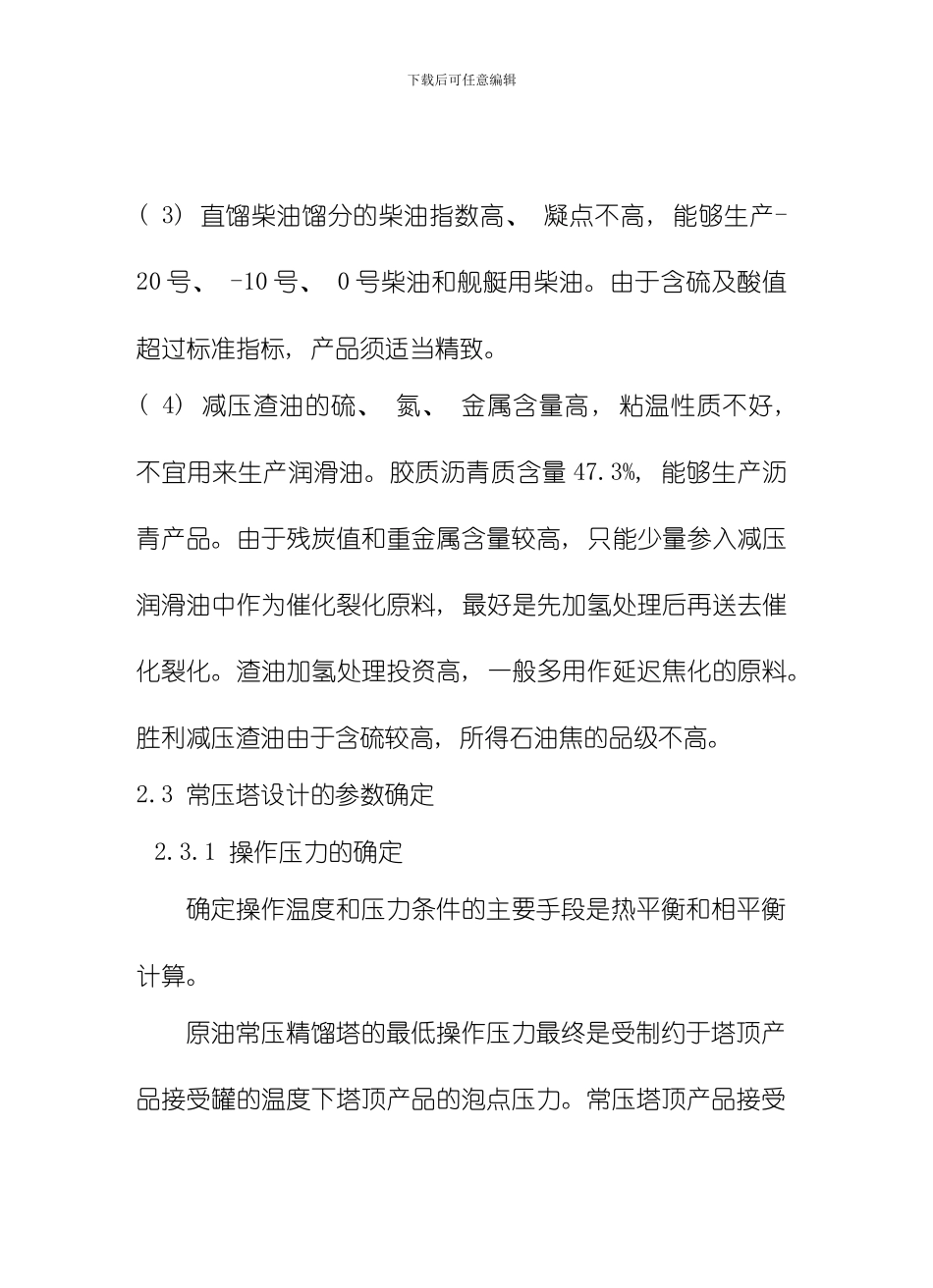

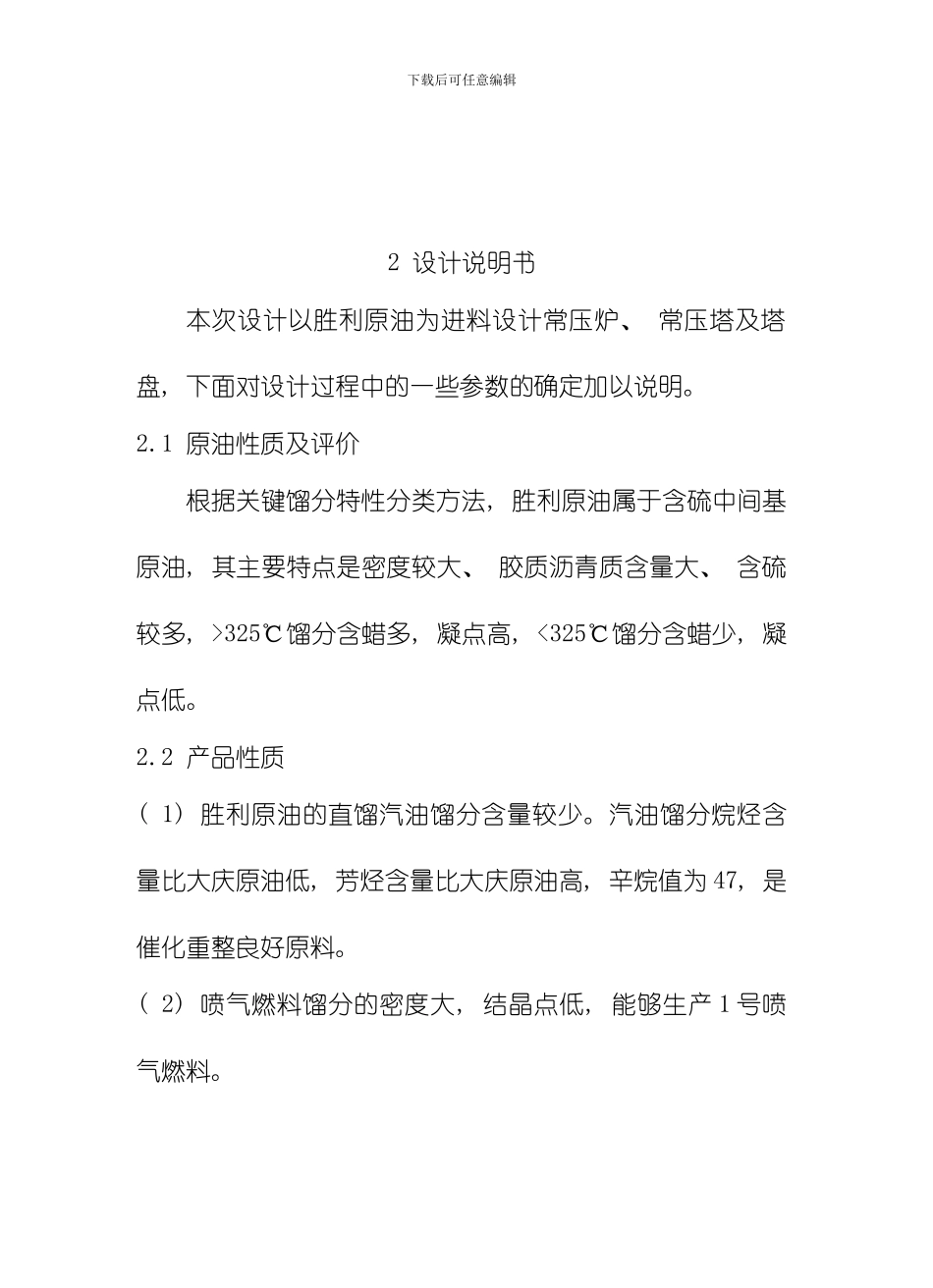

下载后可任意编辑胜利原油常压塔蒸馏塔工艺设计1 文献综述 1.1 概述 1.2 常压塔装置的优化改造 1.2.1 常压蒸馏装置存在问题 1.2.2 常压蒸馏装置的优化改造 1.2.3 常压塔的改造下载后可任意编辑2 设计说明书本次设计以胜利原油为进料设计常压炉、 常压塔及塔盘, 下面对设计过程中的一些参数的确定加以说明。2.1 原油性质及评价根据关键馏分特性分类方法, 胜利原油属于含硫中间基原油, 其主要特点是密度较大、 胶质沥青质含量大、 含硫较多, >325℃馏分含蜡多, 凝点高, <325℃馏分含蜡少, 凝点低。2.2 产品性质( 1) 胜利原油的直馏汽油馏分含量较少。汽油馏分烷烃含量比大庆原油低, 芳烃含量比大庆原油高, 辛烷值为 47, 是催化重整良好原料。( 2) 喷气燃料馏分的密度大, 结晶点低, 能够生产 1 号喷气燃料。下载后可任意编辑( 3) 直馏柴油馏分的柴油指数高、 凝点不高, 能够生产-20 号、 -10 号、 0 号柴油和舰艇用柴油。由于含硫及酸值超过标准指标, 产品须适当精致。( 4) 减压渣油的硫、 氮、 金属含量高, 粘温性质不好, 不宜用来生产润滑油。胶质沥青质含量 47.3%, 能够生产沥青产品。由于残炭值和重金属含量较高, 只能少量参入减压润滑油中作为催化裂化原料, 最好是先加氢处理后再送去催化裂化。渣油加氢处理投资高, 一般多用作延迟焦化的原料。胜利减压渣油由于含硫较高, 所得石油焦的品级不高。2.3 常压塔设计的参数确定2.3.1 操作压力的确定确定操作温度和压力条件的主要手段是热平衡和相平衡计算。原油常压精馏塔的最低操作压力最终是受制约于塔顶产品接受罐的温度下塔顶产品的泡点压力。常压塔顶产品接受下载后可任意编辑罐在 1.0—2.5 巴的压力操作时, 常压塔顶的压力应稍高于产品接受罐的压力。在确定塔顶产品接受罐成回流罐的操作压力后, 加上塔顶馏出物流径管线、 管件、 冷凝冷却设备的压降即可计算得塔顶的操作压力。根据经验, 经过冷凝器或换热器壳程的压力降一般约 0.2 巴, 使用空冷器时的压降可能稍低些。国内多数常压塔压力大约 在 1.3—1.6 巴之间。塔顶操作压力确定后, 塔的各部位的操作压力也随之能够计算得。塔的各部位的操作压力与汽油流径塔盘时所造成的压降有关。本次设计选用浮阀塔板, 其压力降为 400—650巴。由加热炉出口经转油线到精馏塔汽化段的压力降一般为0.34 巴, 因此, 由汽化段的压力即可推出炉出口压力。2.3.2 操作温度的确定...
