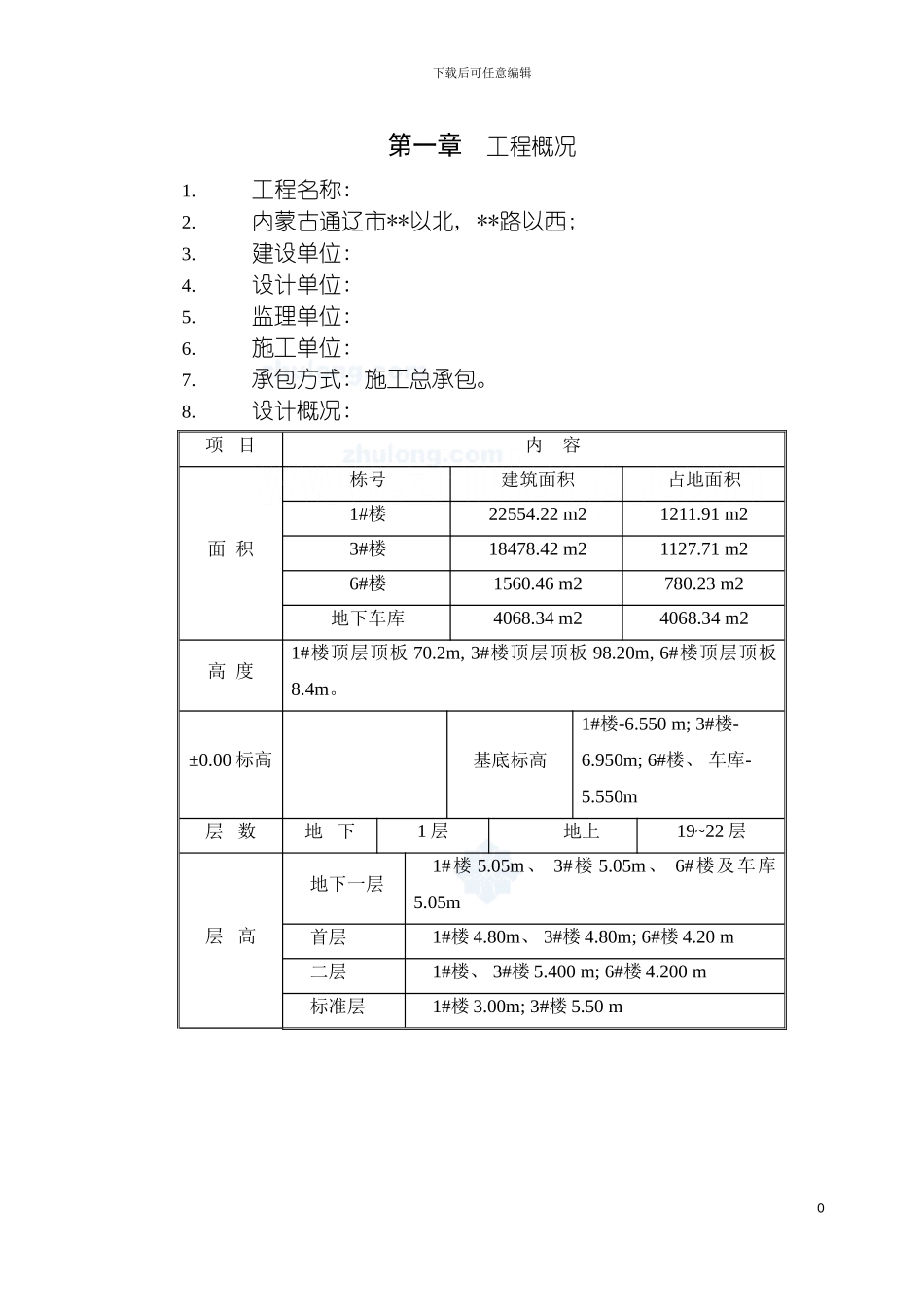

下载后可任意编辑脚手架工程施工方案样本1下载后可任意编辑第一章工程概况1.工程名称: 2.内蒙古通辽市**以北, **路以西; 3.建设单位: 4.设计单位: 5.监理单位: 6.施工单位: 7.承包方式: 施工总承包。8.设计概况: 项 目内 容面 积栋号建筑面积占地面积1#楼22554.22 m21211.91 m23#楼18478.42 m21127.71 m26#楼1560.46 m2780.23 m2地下车库4068.34 m24068.34 m2高 度1#楼顶层顶板 70.2m, 3#楼顶层顶板 98.20m, 6#楼顶层顶板8.4m。±0.00 标高基底标高1#楼-6.550 m; 3#楼-6.950m; 6#楼、 车库-5.550m层 数地 下1 层地上19~22 层层 高地下一层1#楼 5.05m、 3#楼 5.05m、 6#楼及车库5.05m首层1#楼 4.80m、 3#楼 4.80m; 6#楼 4.20 m二层1#楼、 3#楼 5.400 m; 6#楼 4.200 m标准层1#楼 3.00m; 3#楼 5.50 m0下载后可任意编辑第二章编制依据1.工程总承包施工合同; 2.**( 财宝中心) 工程设计图纸; 3.财宝中心( **) 工程施工组织设计; 4.《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- ); 5.《建筑结构荷载法律规范》(GB 50009- ); 6.《钢结构设计法律规范》(GB 50017- )等法律规范; 7.《建筑施工手册》第四版。1下载后可任意编辑第三章脚手架总体设计一、脚手架形式的选择: 根据本工程实际情况脚手架的选择本着安全、 经济、 有用、 搭拆方便的原则拟采纳以下施工方案: 1. 地下室至二层顶板, 采纳落地式双排钢管式脚手架; 2. 1＃楼、 3＃楼三层楼面至屋顶层采纳工字钢钢悬挑式脚手架。悬挑架设计考虑结构、 装修施工使用, 根据施工活荷载分布情况, 结构施工大于装修施工期, 方案以结构用脚手架为设计目标。3. 屋顶部分小型结构采纳落地式双排钢管脚手架。4. 卸料平台设置, 1＃楼设置卸料平台 2 个、 3＃楼卸料平台一个, 位置见附图一。5. 方案共由三个部分组成, 普通落地式脚手架、 悬挑式脚手架、 卸料平台。根据以往施工经验, 方案主要对工字钢悬挑式脚手架和槽钢钢式卸料平台作详细编制。二、脚手架在本工程中的应用: 脚手架的设计考虑了结构施工以及装饰施工。根据本工程的具体情况, 主体结构三层以下采纳普通落地式脚手架。三层以上施工采纳采纳普通悬挑脚手架。整个工程的脚手架在结构施工阶段仅起现场围护作用, 不得用来堆放工程材料。装饰施工阶段最多可铺设四层脚手板, 不得过多堆放材料, 堆放材料荷载不得大于 2kN/m2。2下载后可任...
