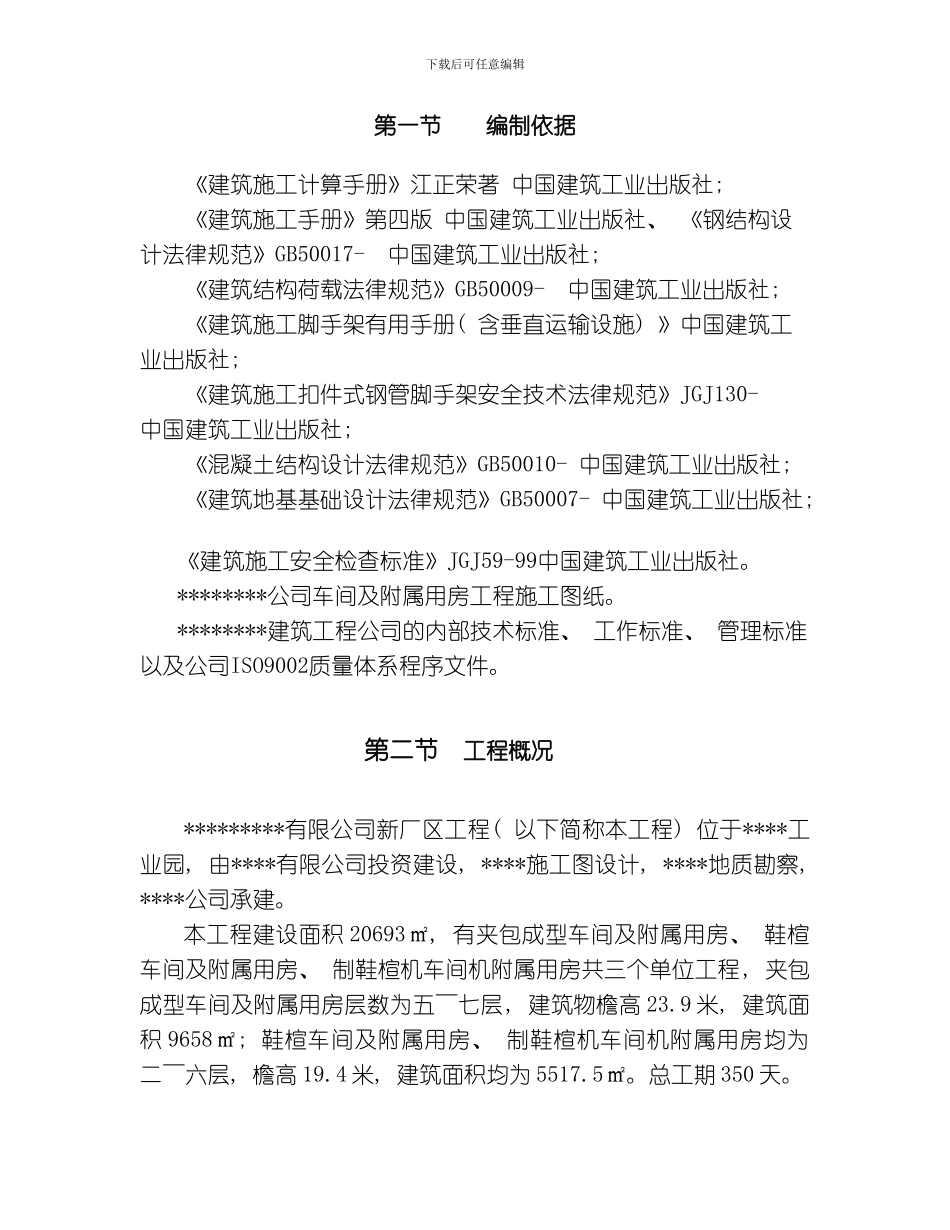

下载后可任意编辑第一节编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社、 《钢结构设计法律规范》GB50017- 中国建筑工业出版社; 《建筑结构荷载法律规范》GB50009- 中国建筑工业出版社; 《建筑施工脚手架有用手册( 含垂直运输设施) 》中国建筑工业出版社; 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 中国建筑工业出版社; 《混凝土结构设计法律规范》GB50010- 中国建筑工业出版社; 《建筑地基基础设计法律规范》GB50007- 中国建筑工业出版社; 《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。********公司车间及附属用房工程施工图纸。********建筑工程公司的内部技术标准、 工作标准、 管理标准以及公司ISO9002质量体系程序文件。第二节工程概况*********有限公司新厂区工程( 以下简称本工程) 位于****工业园, 由****有限公司投资建设, ****施工图设计, ****地质勘察, ****公司承建。本工程建设面积 20693㎡, 有夹包成型车间及附属用房、 鞋楦车间及附属用房、 制鞋楦机车间机附属用房共三个单位工程, 夹包成型车间及附属用房层数为五～七层, 建筑物檐高 23.9 米, 建筑面积 9658㎡; 鞋楦车间及附属用房、 制鞋楦机车间机附属用房均为二～六层, 檐高 19.4 米, 建筑面积均为 5517.5㎡。总工期 350 天。下载后可任意编辑 第三节脚手架方案选择 本工程考虑到施工工期、 质量和安全要求, 故在选择方案时, 应充分考虑以下几点: 1、 架体的结构设计, 力求做到结构要安全可靠, 造价经济合理。 2、 在规定的条件下和规定的使用期限内, 能够充分满足预期的安全性和耐久性。 3、 选用材料时, 力求做到常见通用、 可周转利用, 便于保养维修。 4、 结构选型时, 力求做到受力明确, 构造措施到位, 升降搭拆方便, 便于检查验收; 5、 综合以上几点, 脚手架的搭设, 还必须符合JCJ59-99检查标准要求, 要符合江西省文明标化施工场地的有关标准。 6、 结合以上脚手架设计原则, 同时结合本工程的实际情况, 综合考虑了以往的施工经验, 决定采纳以下1种脚手架方案: 落地架。第四节 脚手架的材质要求 落地架 l、 钢管脚落地手架, 选用外径48mm, 壁厚 3.50mm, 钢材强度等级Q235-A, 钢管表面应平直光滑, 不应有裂纹、 分层、 压痕、 划道和硬弯, 新用的钢管要有出厂合格证。脚手架施工前必须将入场钢...
