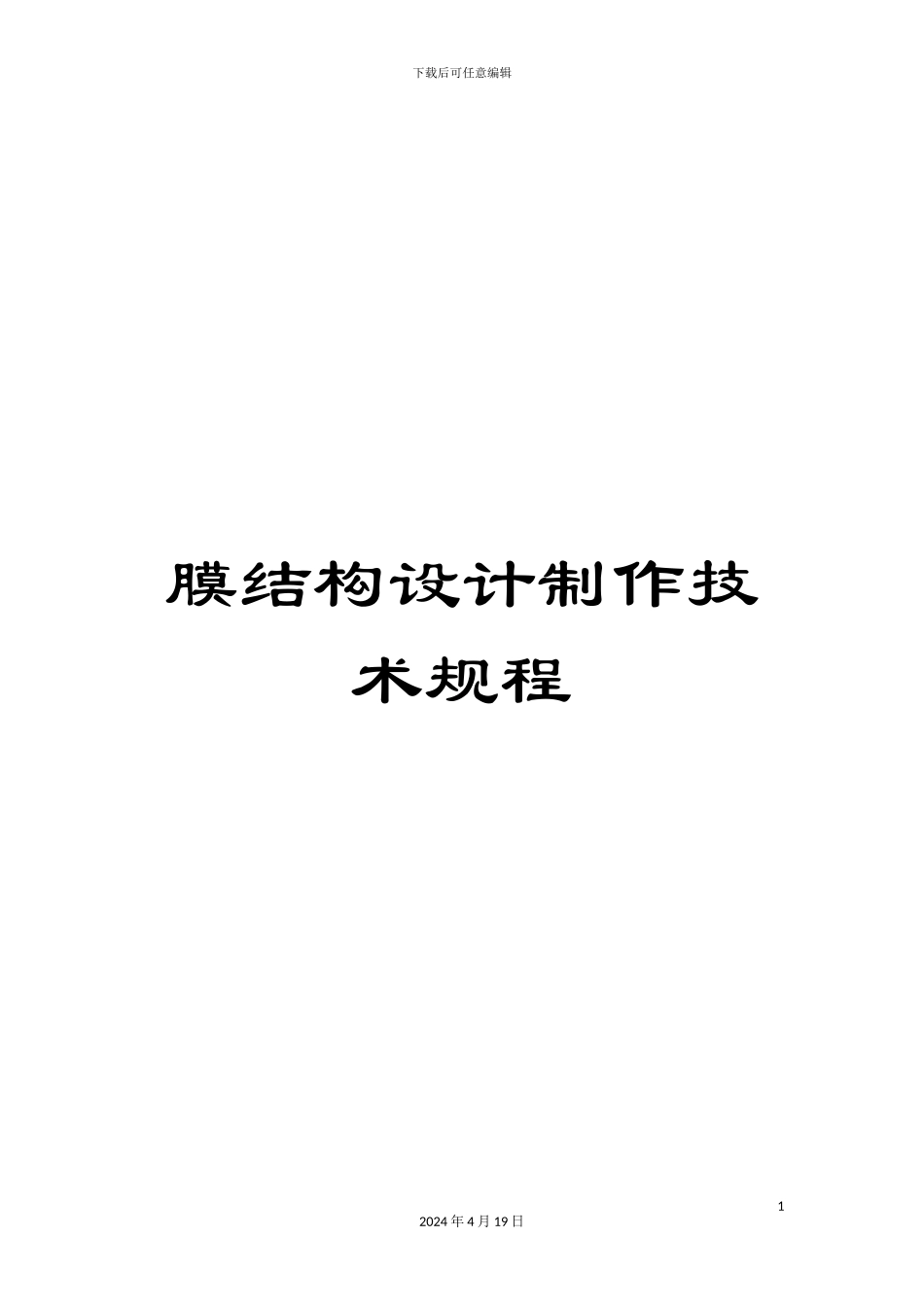

膜结构设计制作技术规程范本

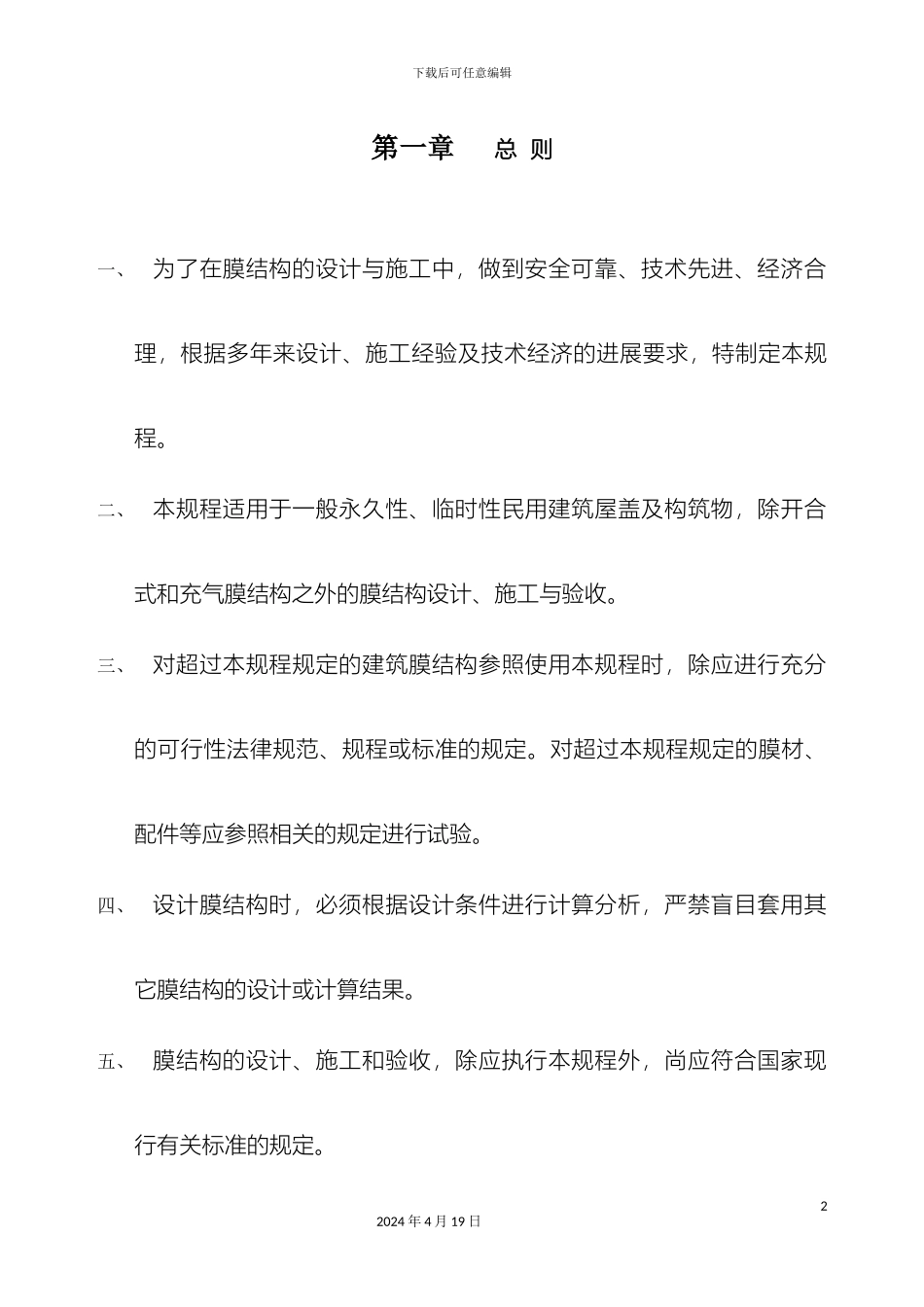

下载后可任意编辑膜结构设计制作技术规程12024 年 4 月 19 日下载后可任意编辑第一章总 则一、为了在膜结构的设计与施工中，做到安全可靠、技术先进、经济合理，根据多年来设计、施工经验及技术经济的进展要求，特制定本规程。二、本规程适用于一般永久性、临时性民用建筑屋盖及构筑物，除开合式和充气膜结构之外的膜结构设计、施工与验收。三、对超过本规程规定的建筑膜结构参照使用本规程时，除应进行充分的可行性法律规范、规程或标准的规定。对超过本规程规定的膜材、配件等应参照相关的规定进行试验。四、设计膜结构时，必须根据设计条件进行计算分析，严禁盲目套用其它膜结构的设计或计算结果。五、膜结构的设计、施工和验收，除应执行本规程外，尚应符合国家现行有关标准的规定。22024 年 4 月 19 日下载后可任意编辑第二章术语和符号第一节 术 语一、膜材 membrane material 由高强度的织物基材和聚合物涂层构成的复合材料。涂层对基材起保护作用，并形成 膜材料的密封性能。二、膜片 membrane sheet膜材的裁剪片。三、膜体 membrane field由膜片连接加工而成的膜区域。四、膜面 membrane surface张拉并安装就位于支承结构上的膜体。五、膜结构 membrane structure32024 年 4 月 19 日下载后可任意编辑由膜面和支承结构共同组成的属于建筑物或构筑物的一部分或整个结构称为膜结构。六、充气膜结构 air-supported membrane structure利用充气方式使膜面内外产生压力差，从而保持稳定的膜面形态的膜结构。七、开合式膜结构 retractable membrane structure利用机械方式使膜在开启和闭合的膜结构。八、张力膜结构 tensile membrane structure由膜面与索经过施加预张力形成具有一定刚度的稳定曲面，从而能够承受一定外荷载的空间结构形式。九、索 cable是钢丝索以及平行线绞合钢丝束的总称，有时也指数根据绳索或平行线绞合钢丝束构成的集束体。十、形状设计 form finding42024 年 4 月 19 日下载后可任意编辑根据建筑要求，寻找膜结构在预张力状态下的初始平衡形状的过程。十一、荷载分析 loading case analysis基于形状分析确定的安装初始平衡形状，对膜结构在可能的荷载作用下的受力性能进行计算分析的过程。十二、裁剪设计 cutting pattem确定膜面上的裁剪线以及生成膜面上各个裁剪膜片的过程。十三、脊索 ridge cable在膜脊索处支承膜面的索称脊索。所谓膜脊是指不同区域膜面在较...
