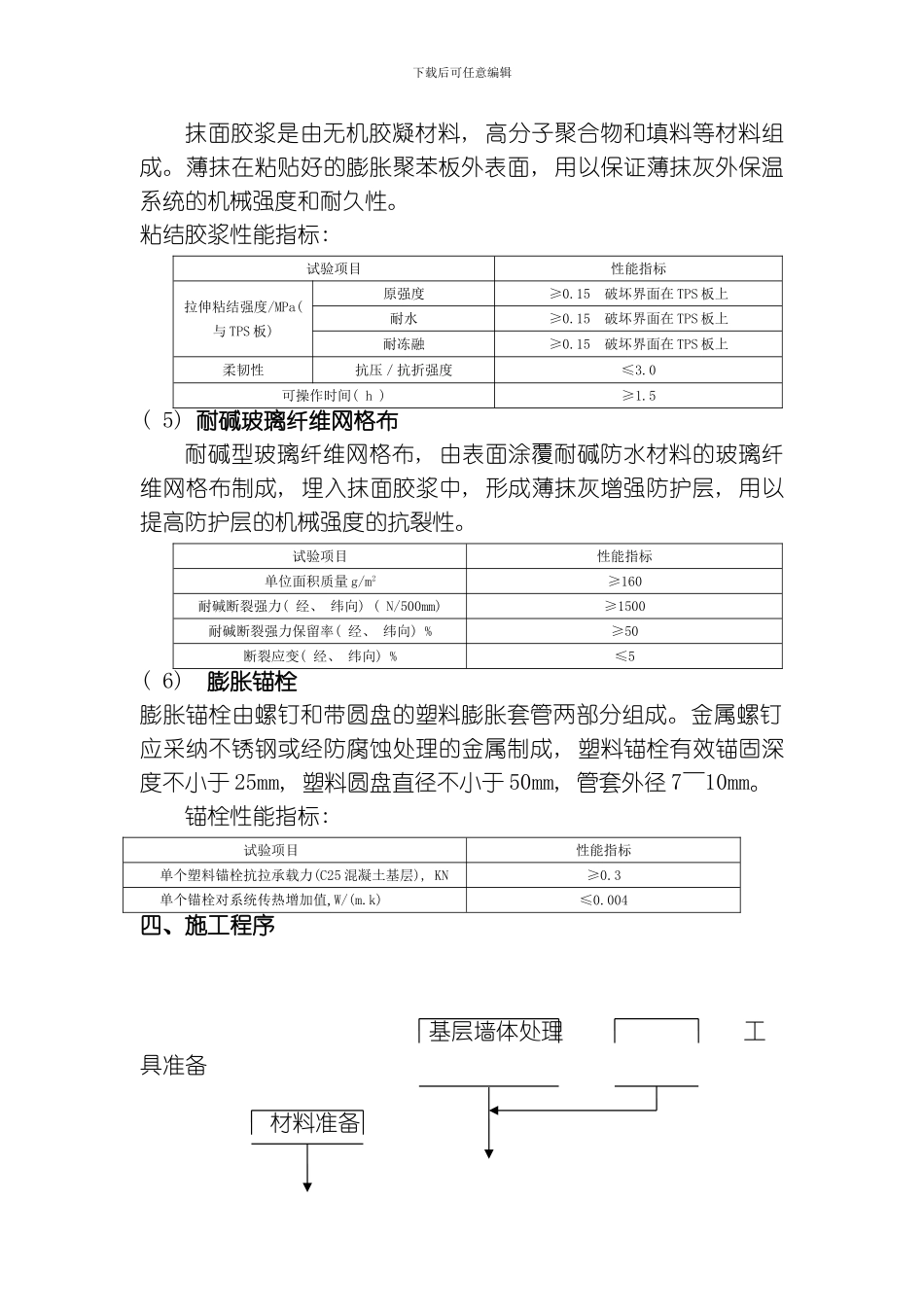

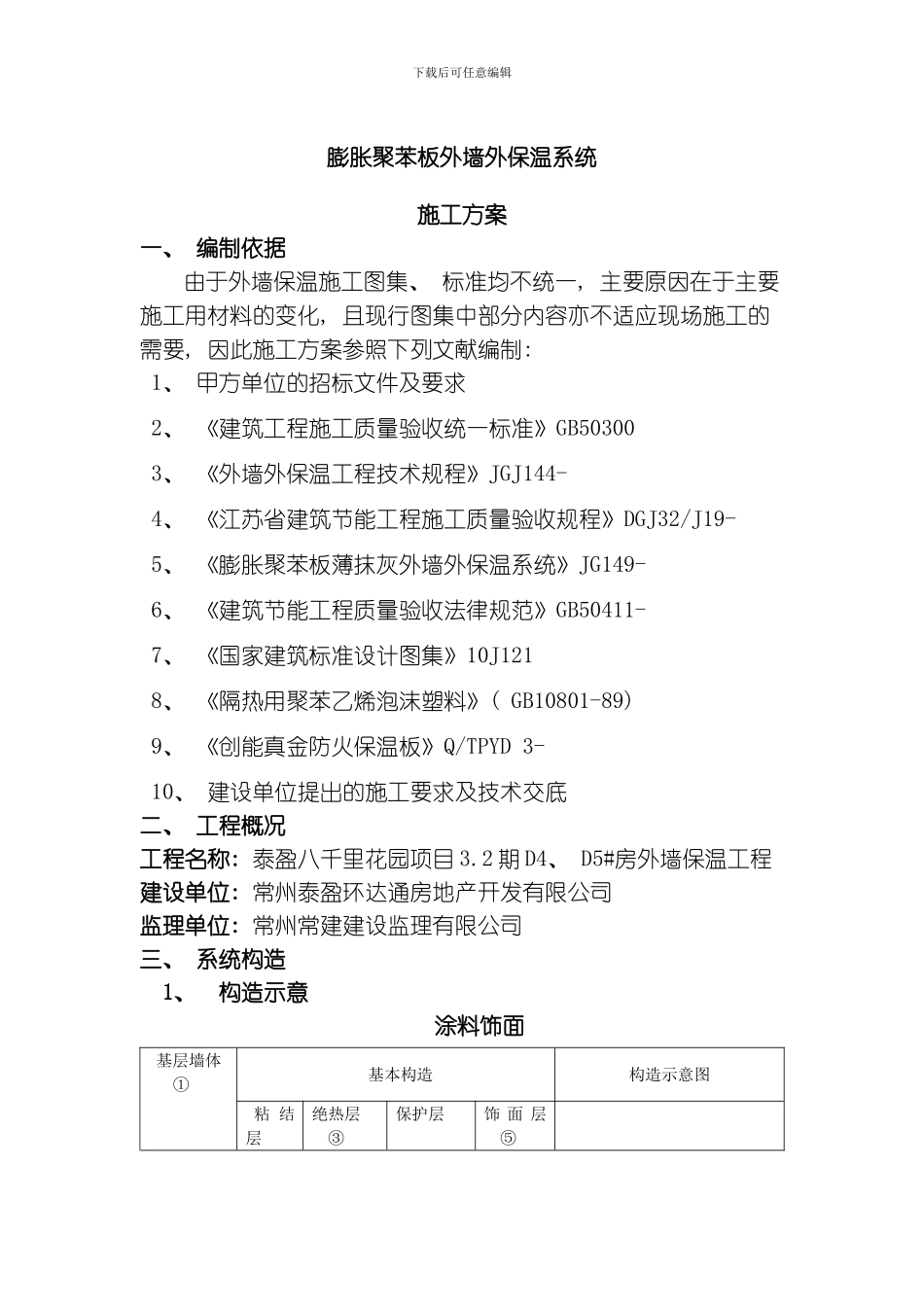

下载后可任意编辑膨胀聚苯板外墙外保温系统施工方案一、 编制依据由于外墙保温施工图集、 标准均不统一, 主要原因在于主要施工用材料的变化, 且现行图集中部分内容亦不适应现场施工的需要, 因此施工方案参照下列文献编制: 1、 甲方单位的招标文件及要求2、 《建筑工程施工质量验收统一标准》GB503003、 《外墙外保温工程技术规程》JGJ144- 4、 《江苏省建筑节能工程施工质量验收规程》DGJ32/J19- 5、 《膨胀聚苯板薄抹灰外墙外保温系统》JG149- 6、 《建筑节能工程质量验收法律规范》GB50411- 7、 《国家建筑标准设计图集》10J1218、 《隔热用聚苯乙烯泡沫塑料》( GB10801-89) 9、 《创能真金防火保温板》Q/TPYD 3- 10、 建设单位提出的施工要求及技术交底二、 工程概况工程名称: 泰盈八千里花园项目 3.2 期 D4、 D5#房外墙保温工程建设单位: 常州泰盈环达通房地产开发有限公司监理单位: 常州常建建设监理有限公司三、 系统构造 1、 构造示意 涂料饰面基层墙体①基本构造构造示意图粘 结层绝热层③保护层饰 面 层⑤ 下载后可任意编辑混 凝 土 双 排空 砌 块 或 混凝土基层粘结胶浆膨胀聚苯板网 格 布 + 抹面胶浆涂料饰面面砖饰面基层墙体①基本构造构造示意图粘结层 ②绝热层③保 护 层④饰 面 层⑤ 混 凝 土 双 排空 砌 块 或 混凝土基层粘结胶浆膨 胀 聚苯板钢丝网+ 抹 面 胶浆面砖2、 材料⑴ 粘结胶浆粘结胶浆是由无机胶凝材料, 高分子聚合物和填料等材料组成。专用于膨胀聚苯板粘结到基层墙体上, 具有极强的粘结性能。粘结胶浆性能指标: 试验项目性能指标拉伸粘结强度 Mpa(与水泥砂浆)原强度≥0.60耐水≥0.40拉伸粘结强度 Mpa(与 TPS 板)原强度≥0.10 破坏界面在 TPS 板上耐水≥0.10 破坏界面在 TPS 板上可操作时间( h )≥1.5⑵ 膨胀聚苯板为高密度阻燃自熄型聚苯乙烯泡沫塑料板 , 防火保温板性能指标: 试验项目性能指标导热系数 , W/(m.k)≤0.041表观密度, Kg/m3 ≥30, ＜40垂直于板面方向的抗拉强度, Mpa ≥0.10尺寸稳定性, %≤0.60⑶ 抹面胶浆下载后可任意编辑抹面胶浆是由无机胶凝材料, 高分子聚合物和填料等材料组成。薄抹在粘贴好的膨胀聚苯板外表面, 用以保证薄抹灰外保温系统的机械强度和耐久性。粘结胶浆性能指标: 试验项目性能指标拉伸粘结强度/MPa( 与 TPS 板) 原强度≥0.15 破坏界面在 TPS 板上耐水≥0.15 破坏...
