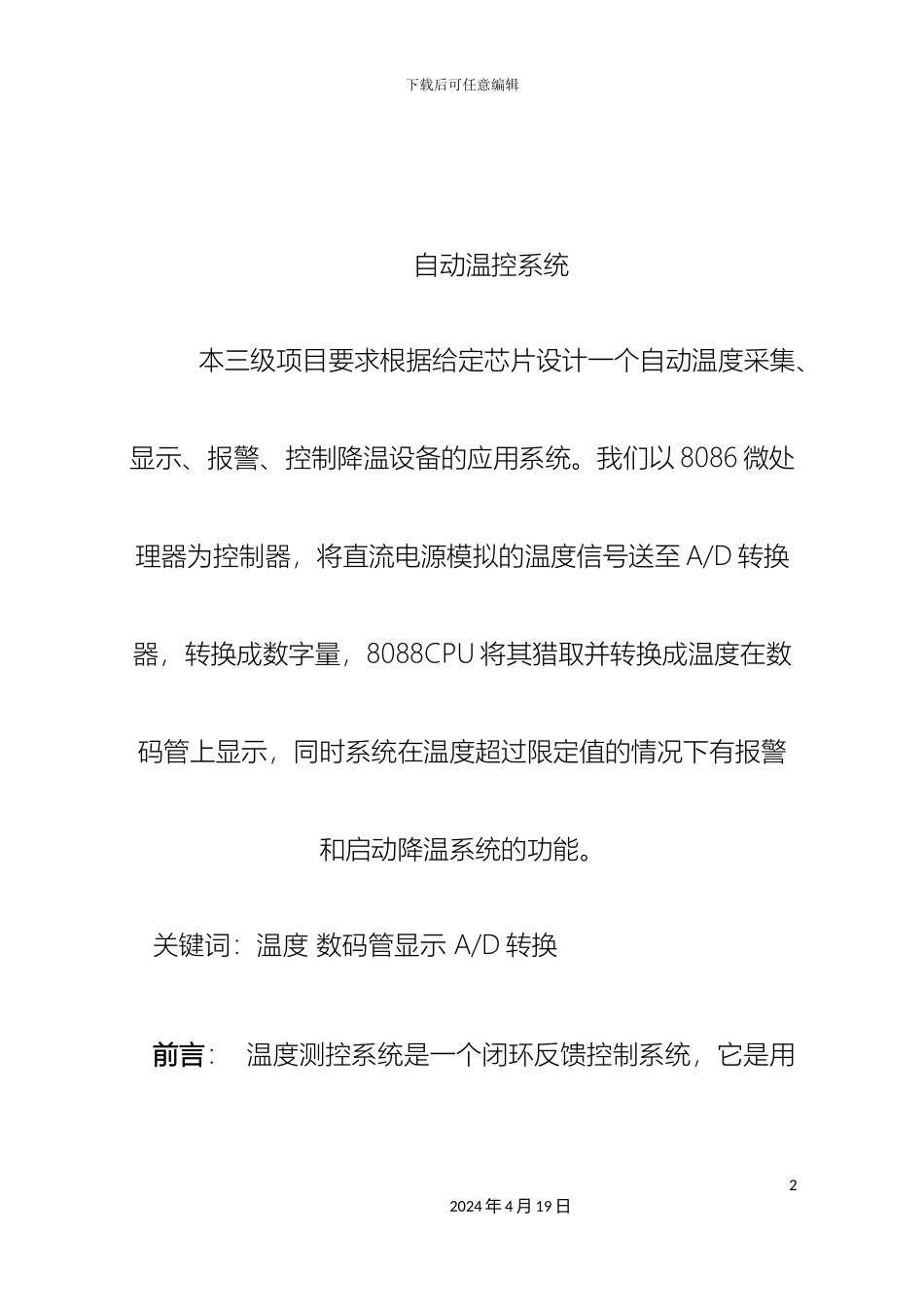

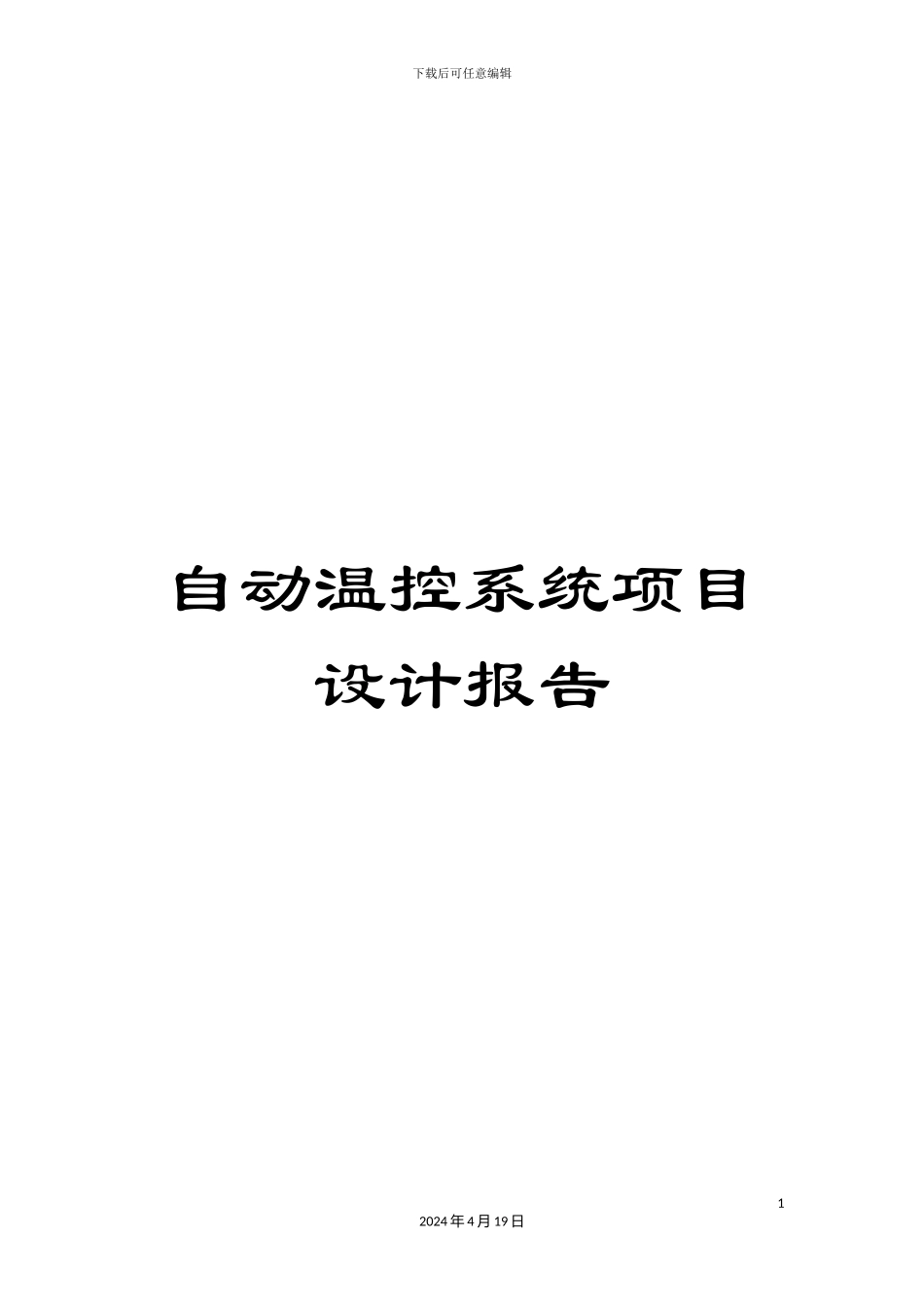

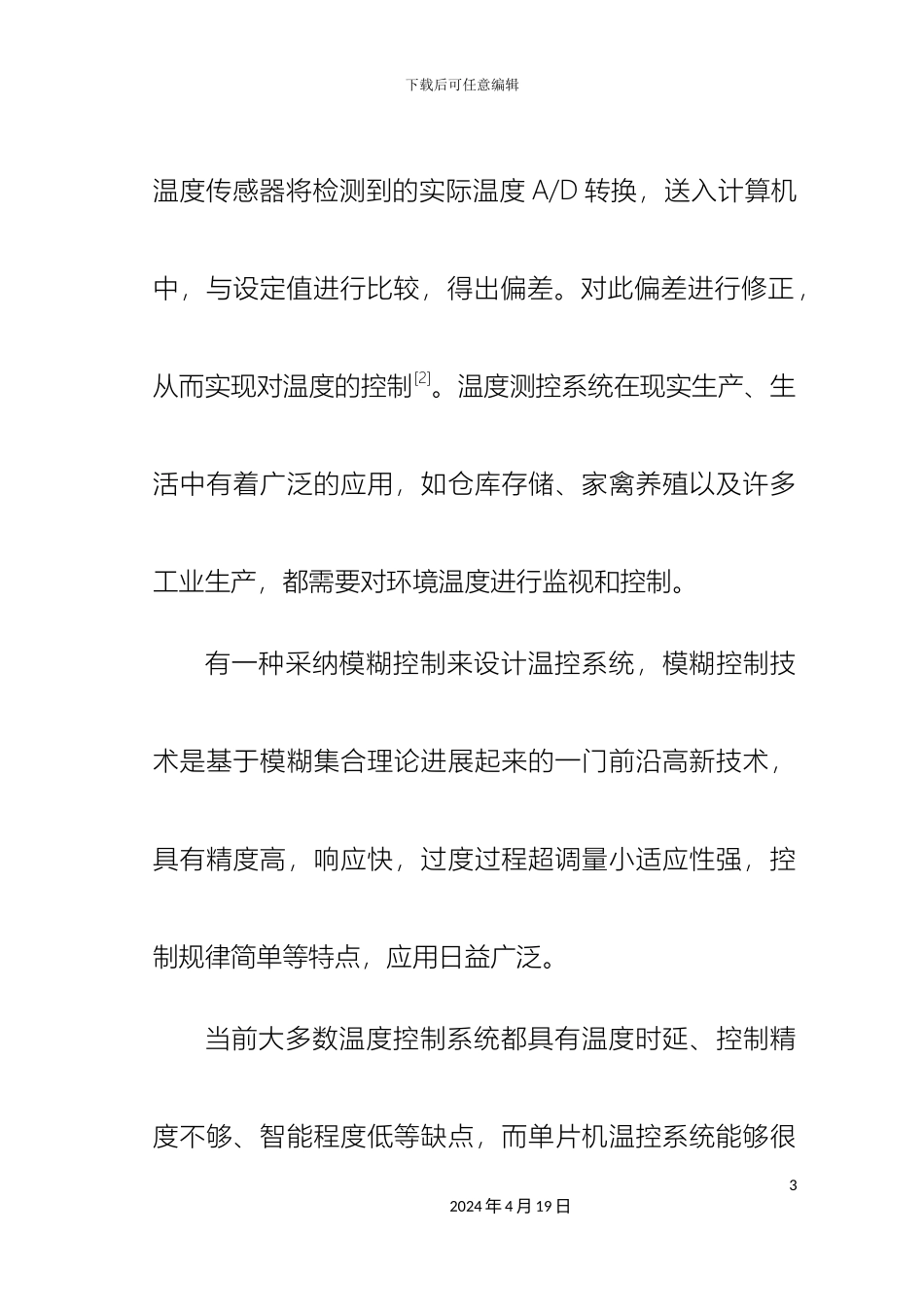

下载后可任意编辑自动温控系统项目设计报告12024 年 4 月 19 日下载后可任意编辑自动温控系统 本三级项目要求根据给定芯片设计一个自动温度采集、显示、报警、控制降温设备的应用系统。我们以 8086 微处理器为控制器，将直流电源模拟的温度信号送至 A/D 转换器，转换成数字量，8088CPU 将其猎取并转换成温度在数码管上显示，同时系统在温度超过限定值的情况下有报警和启动降温系统的功能。关键词：温度 数码管显示 A/D 转换前言： 温度测控系统是一个闭环反馈控制系统，它是用22024 年 4 月 19 日下载后可任意编辑温度传感器将检测到的实际温度 A/D 转换，送入计算机中，与设定值进行比较，得出偏差。对此偏差进行修正，从而实现对温度的控制[2]。温度测控系统在现实生产、生活中有着广泛的应用，如仓库存储、家禽养殖以及许多工业生产，都需要对环境温度进行监视和控制。有一种采纳模糊控制来设计温控系统，模糊控制技术是基于模糊集合理论进展起来的一门前沿高新技术，具有精度高，响应快，过度过程超调量小适应性强，控制规律简单等特点，应用日益广泛。当前大多数温度控制系统都具有温度时延、控制精度不够、智能程度低等缺点，而单片机温控系统能够很32024 年 4 月 19 日下载后可任意编辑好的运用于实际的生活和生产中，同时投入也不大，成本低，具有很好的实际运用价值，因此对于温度控制系统的讨论单片机温控系统是个很好的典范，也是主要的进展方向，同时加入一些先进的控制整定技术能够使其控制的精度大大提高，对未来的进展有很大的意义。在本次三级项目中我们预期的目标如下：温度控制系统能够在高温下启动声光报警的功能，并对于不同范围的高温启动不同转速的直流电机。可是在实现过程中，我们仅仅做了最基本的功能，报警与降温，对降温系统直流电机的转速也没有体现。项目组分工： 42024 年 4 月 19 日下载后可任意编辑正文1、总体设计 1.1 总体设计方案 总 体 要 求 ： 三 级 项 目 要 求 利 用 实 验 箱 中 的ADC0809、DAC0832、8253、8255 等芯片设计并实现一个自动温度采集、显示、报警、控制降温设备的应用系统。本次设计以 8086 微处理器为控制器 ，将温度传感器输出的小信号经过放大和低通滤波后，送至 A/D 转换器，由于实验条件有限，以 0~5V 可调的直流电来模拟，080952024 年 4 月 19 日下载后可任意编辑采集直流电转换成数字量，8088CPU 获得数字量转...
