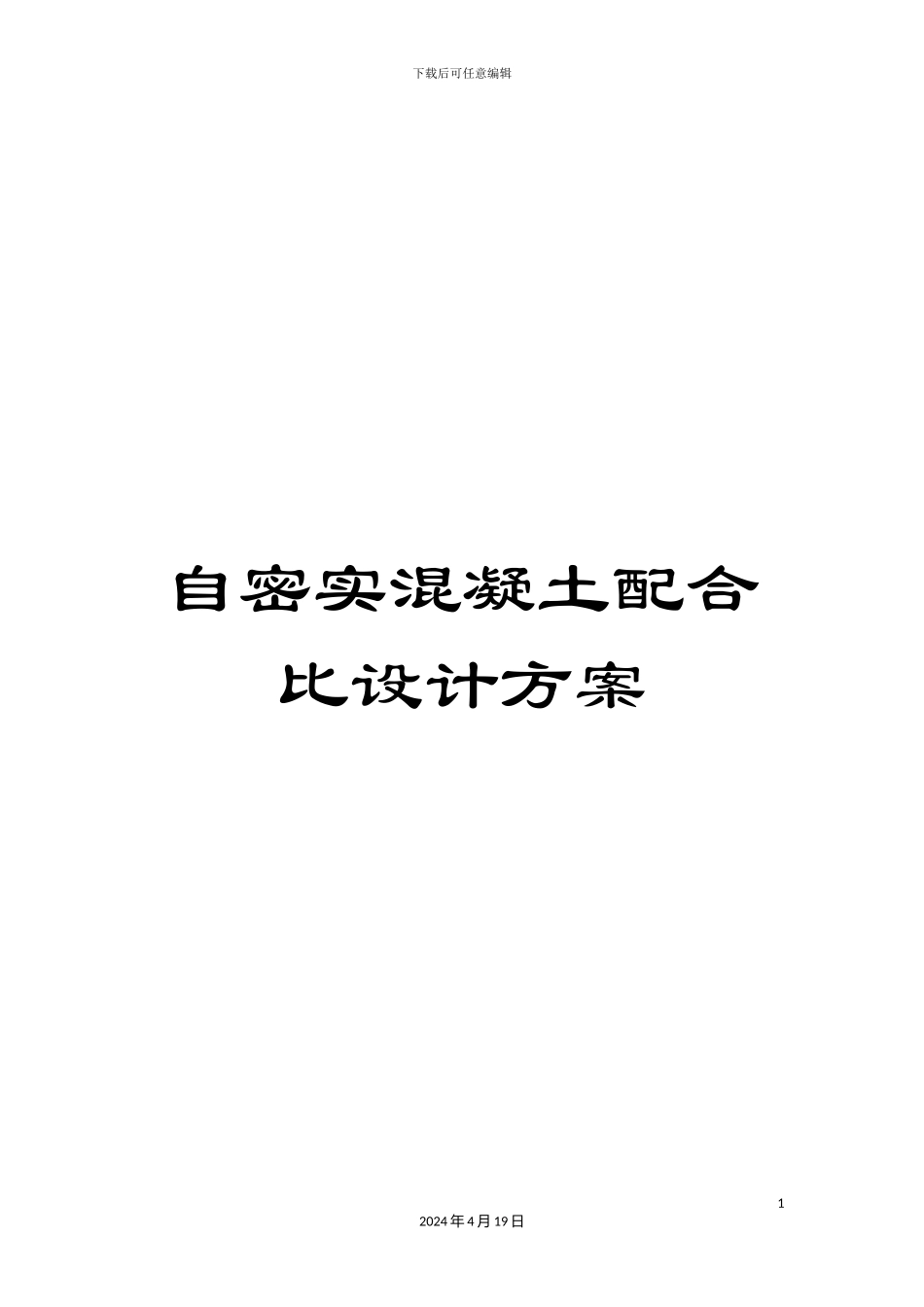

自密实混凝土配合比设计方案范本

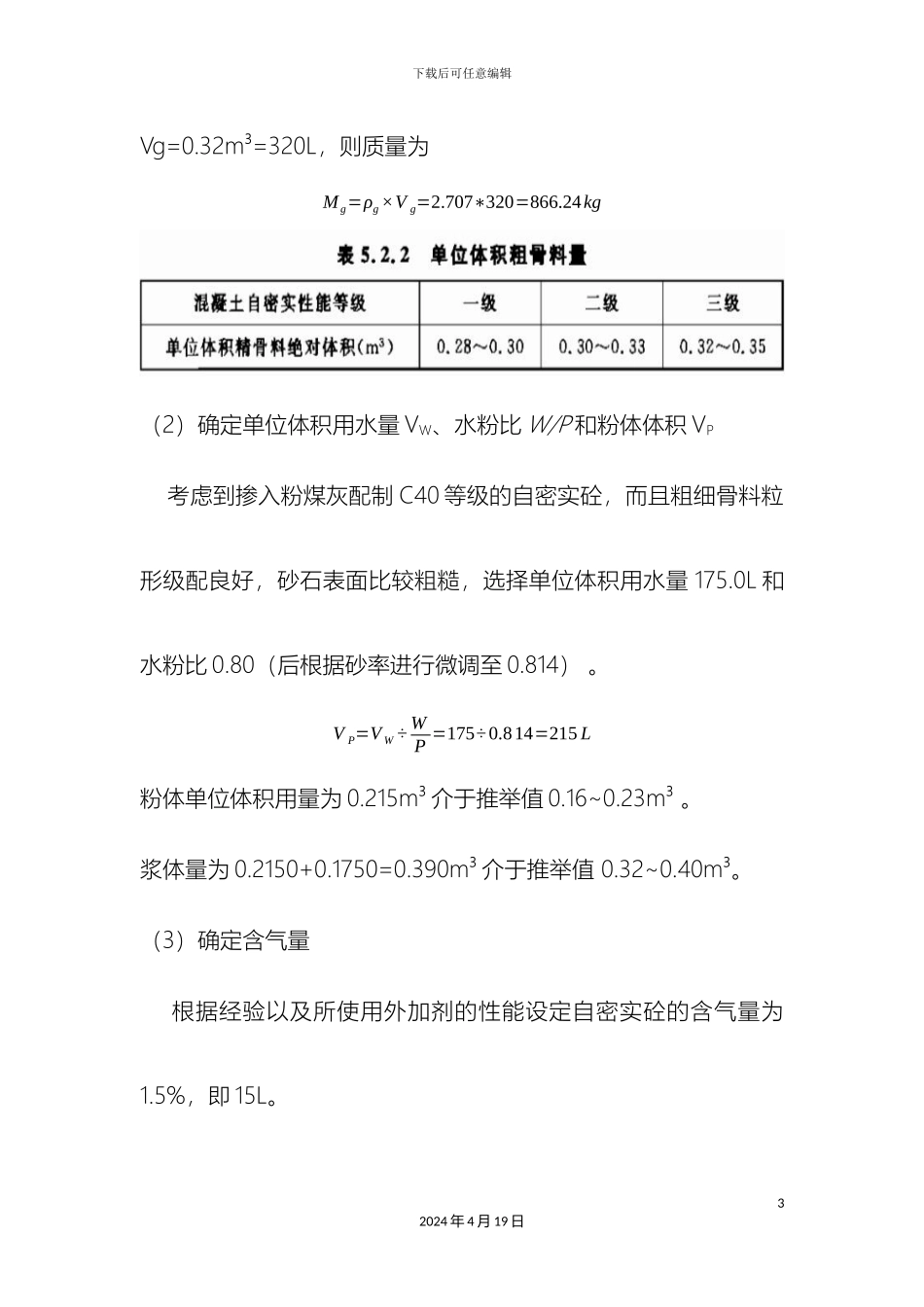

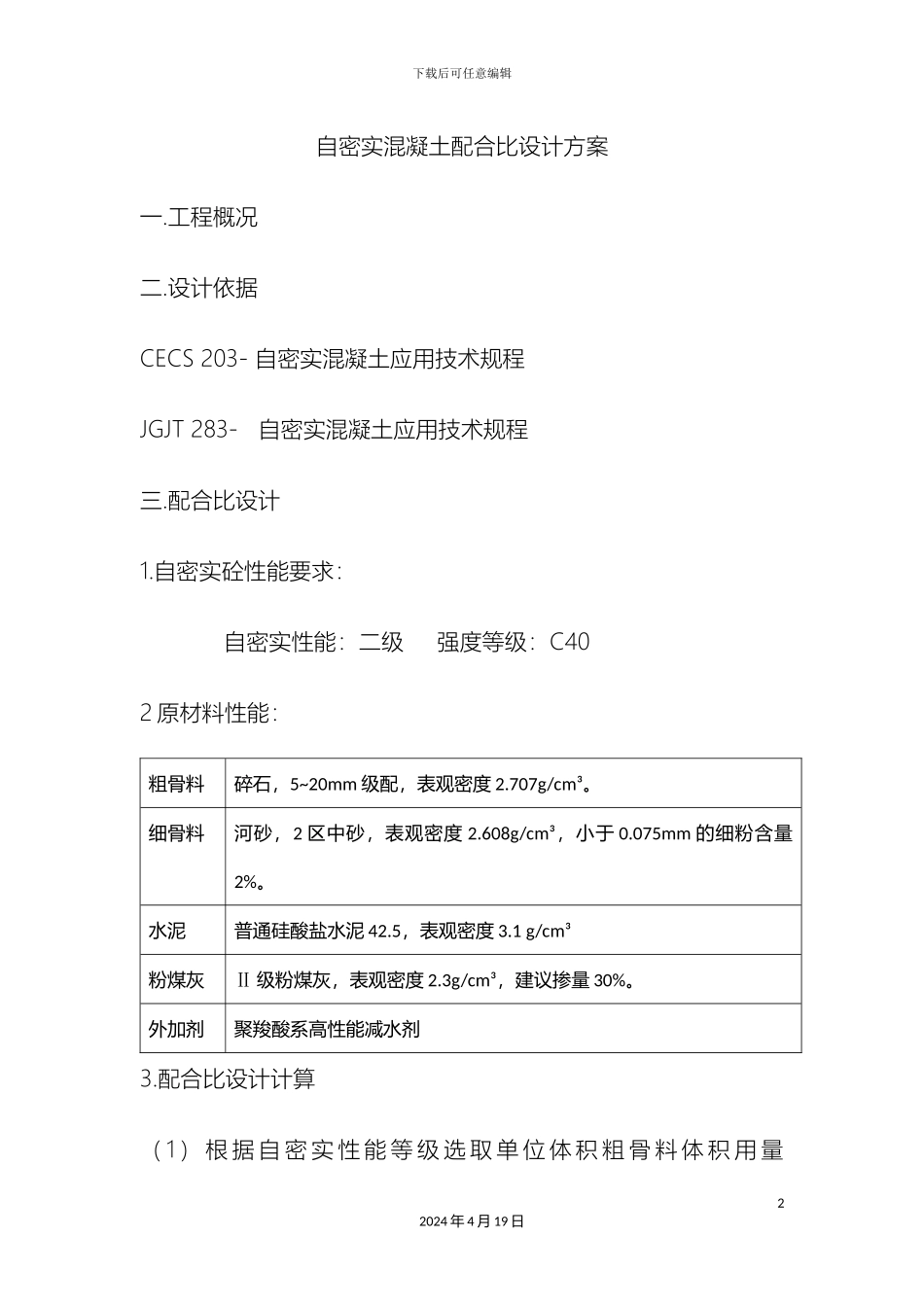

下载后可任意编辑自密实混凝土配合比设计方案12024 年 4 月 19 日下载后可任意编辑自密实混凝土配合比设计方案一.工程概况二.设计依据CECS 203- 自密实混凝土应用技术规程JGJT 283- 自密实混凝土应用技术规程三.配合比设计1.自密实砼性能要求： 自密实性能：二级 强度等级：C402 原材料性能：粗骨料碎石，5~20mm 级配，表观密度 2.707g/cm³。细骨料河砂，2 区中砂，表观密度 2.608g/cm³，小于 0.075mm 的细粉含量2%。水泥普通硅酸盐水泥 42.5，表观密度 3.1 g/cm³粉煤灰Ⅱ 级粉煤灰，表观密度 2.3g/cm³，建议掺量 30%。外加剂聚羧酸系高性能减水剂3.配合比设计计算（ 1 ） 根 据 自 密 实 性 能 等 级 选 取 单 位 体 积 粗 骨 料 体 积 用 量22024 年 4 月 19 日下载后可任意编辑Vg=0.32m³=320L，则质量为M g=ρg×V g=2.707∗320=866.24kg（2）确定单位体积用水量 VW、水粉比 W/P 和粉体体积 VP 考虑到掺入粉煤灰配制 C40 等级的自密实砼，而且粗细骨料粒形级配良好，砂石表面比较粗糙，选择单位体积用水量 175.0L 和水粉比 0.80（后根据砂率进行微调至 0.814） 。 V P=V W ÷ WP =175÷0.814=215 L粉体单位体积用量为 0.215m³ 介于推举值 0.16~0.23m³ 。 浆体量为 0.2150+0.1750=0.390m³ 介于推举值 0.32~0.40m³。（3）确定含气量 根据经验以及所使用外加剂的性能设定自密实砼的含气量为1.5%，即 15L。 32024 年 4 月 19 日下载后可任意编辑（4）计算单位体积细骨料量 因为细骨料中含有 2%的粉体，因此根据下式可计算的出细骨料体积用量为 281L，质量为 731.837kg。 V g+V P+V W+V a+（1−2%）V S=1000 LM s=ρs×V s=2.608∗281=731.837kg（5）计算单位体积胶凝材料体积用量 Vce 因为未使用惰性掺合料，因此可由下式计算V ce=V P−2% V S=215−2%×281=209 L（6） 粉煤灰掺量 30%（胶凝材料的质量比例）进行计算 M B×30%ρf+ M B×70%ρc=V ce即：M B×30%2.3+ M B×70%3.1=209得：M B=587.770kg，M C=M B×70%=411.739 kg， M f=176.131kgV c= M CρC=132.72L，V f= M fρf=76.67 L水胶比 W/B=0.298。42024 年 4 月 19 日下载后可任意编辑强度计算得到的水胶比如下：f cu，0=f cu，k+1.645 σ=40+1.645×5.0=48.23 Mpaf b=γf f ce=0.70×56=39.2 MpaWB =σ S×f bf cu...
