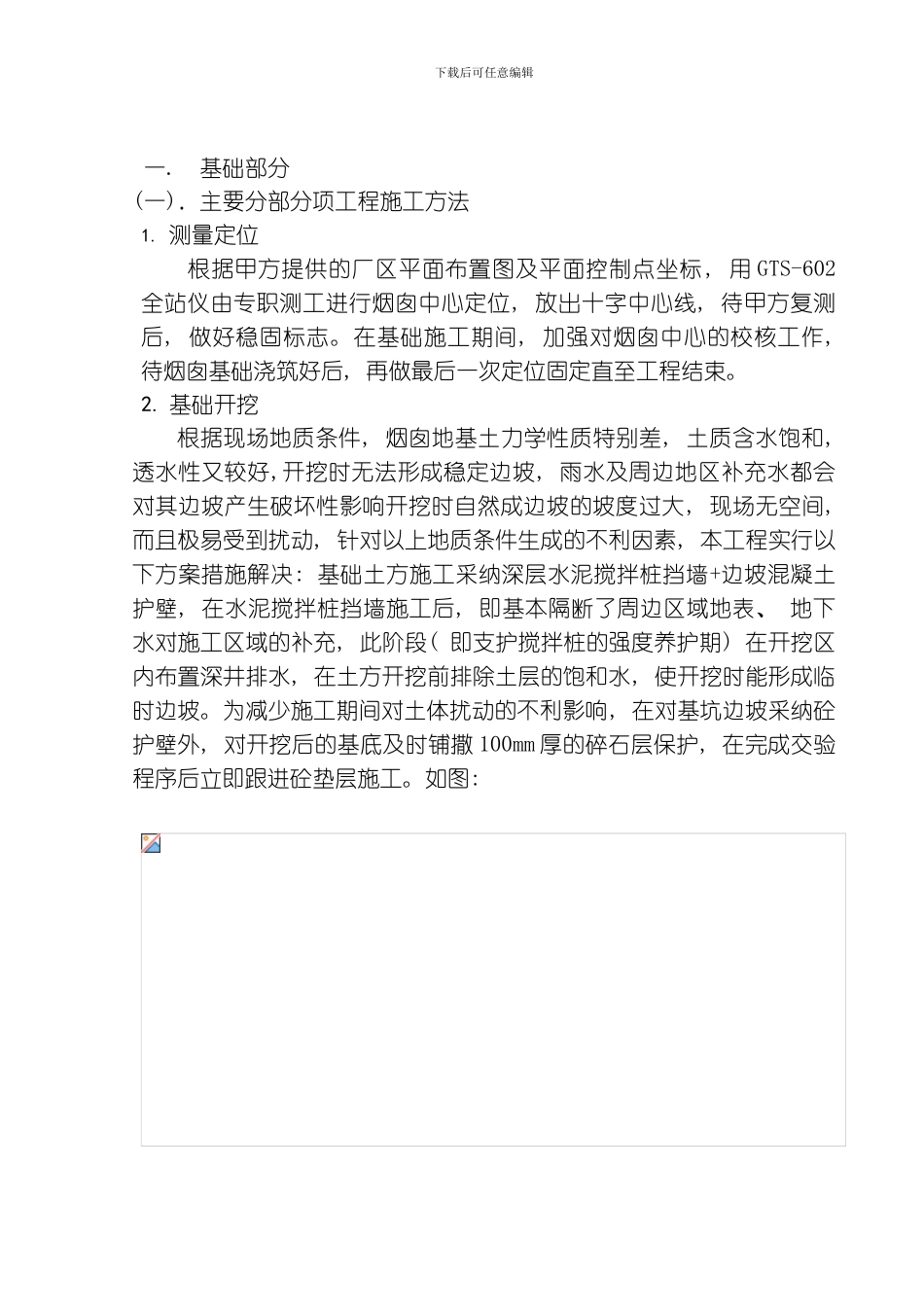

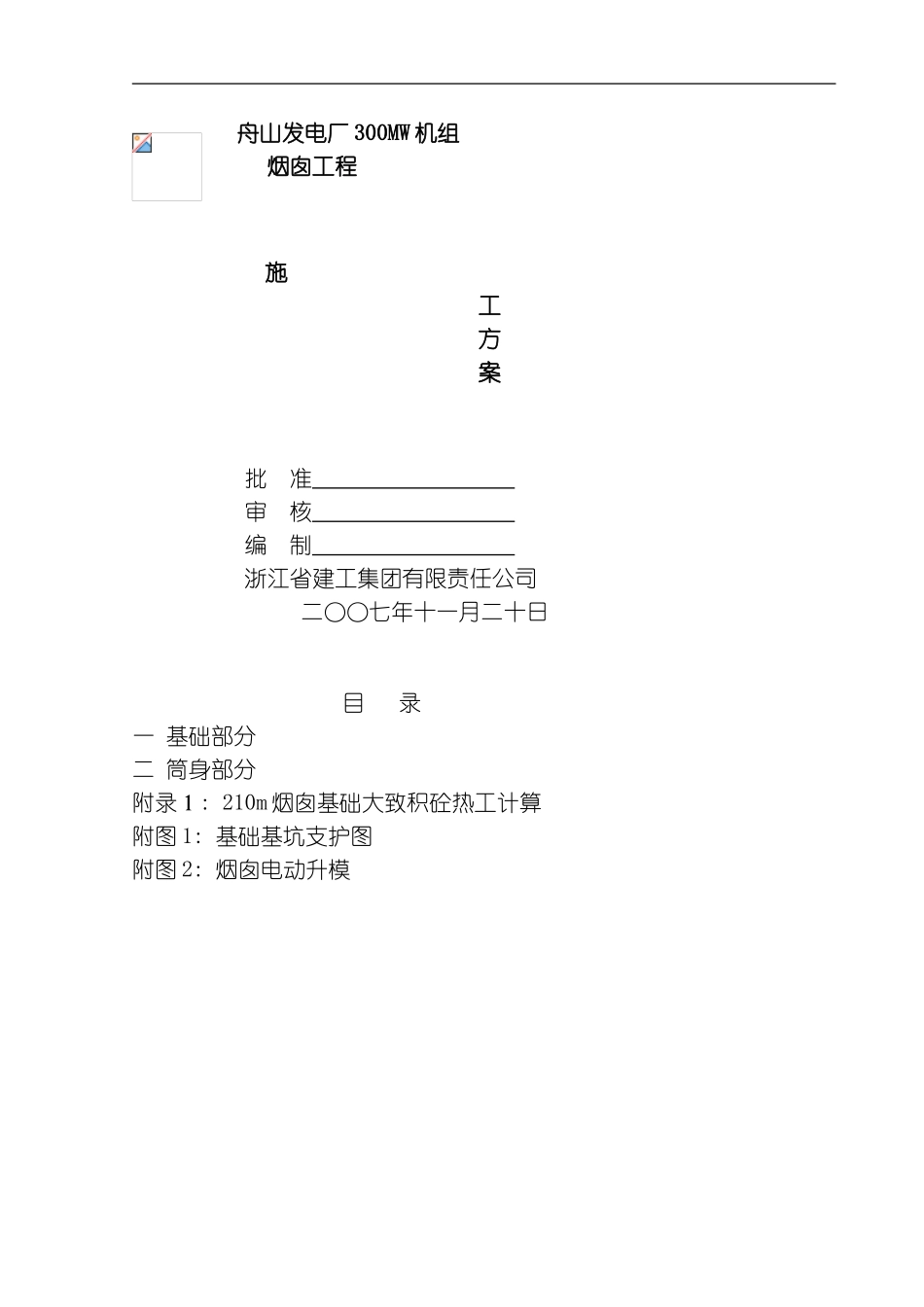

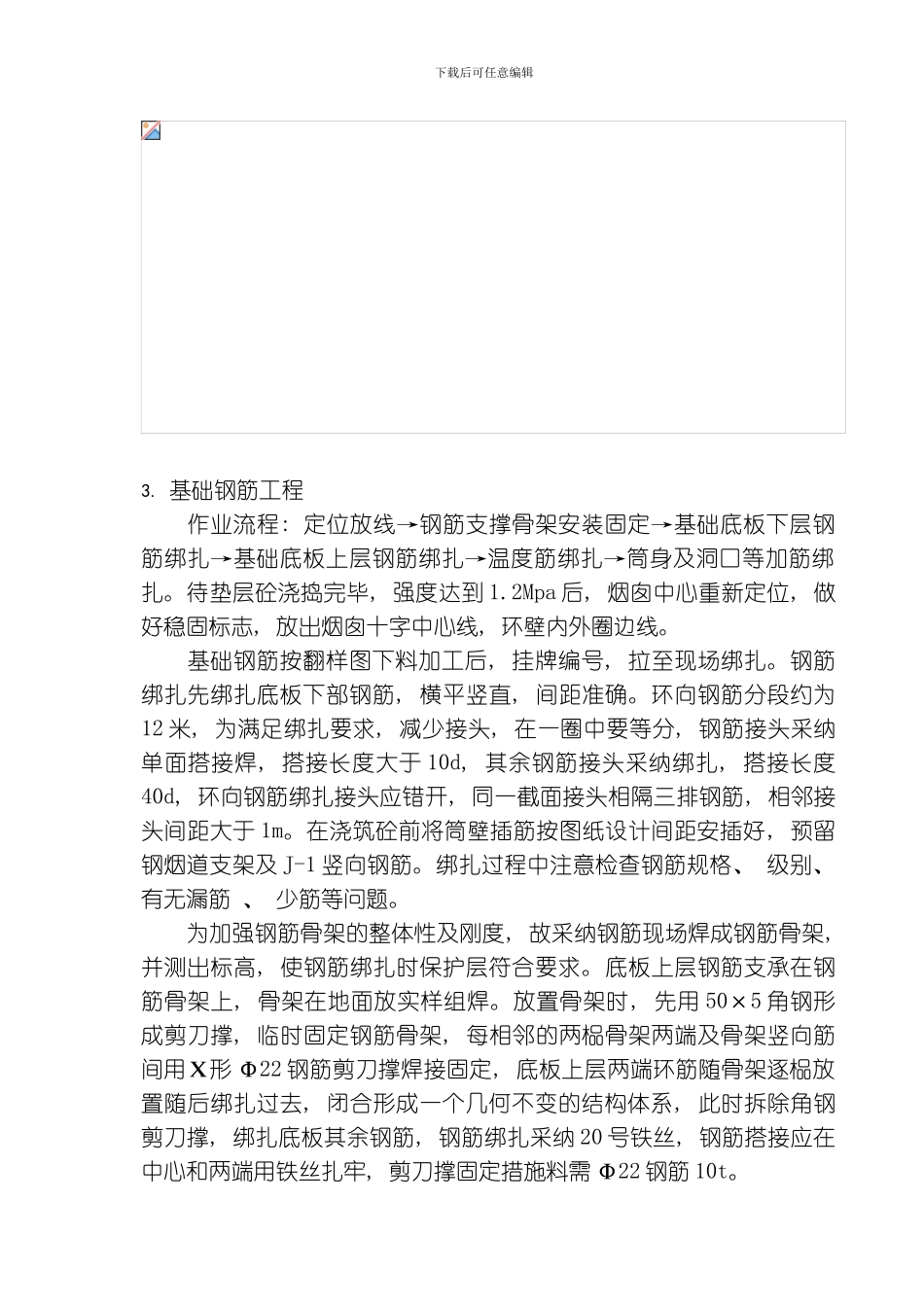

舟山发电厂 300MW 机组烟囱工程施 工 方 案批 准 审 核 编 制 浙江省建工集团有限责任公司二○○七年十一月二十日 目 录一 基础部分二 筒身部分附录１: 210m 烟囱基础大致积砼热工计算附图 1: 基础基坑支护图附图 2: 烟囱电动升模下载后可任意编辑一. 基础部分(一)．主要分部分项工程施工方法1. 测量定位 根据甲方提供的厂区平面布置图及平面控制点坐标, 用 GTS-602全站仪由专职测工进行烟囱中心定位, 放出十字中心线, 待甲方复测后, 做好稳固标志。在基础施工期间, 加强对烟囱中心的校核工作, 待烟囱基础浇筑好后, 再做最后一次定位固定直至工程结束。2. 基础开挖根据现场地质条件, 烟囱地基土力学性质特别差, 土质含水饱和, 透水性又较好,开挖时无法形成稳定边坡, 雨水及周边地区补充水都会对其边坡产生破坏性影响开挖时自然成边坡的坡度过大, 现场无空间, 而且极易受到扰动, 针对以上地质条件生成的不利因素, 本工程实行以下方案措施解决: 基础土方施工采纳深层水泥搅拌桩挡墙+边坡混凝土护壁, 在水泥搅拌桩挡墙施工后, 即基本隔断了周边区域地表、 地下水对施工区域的补充, 此阶段( 即支护搅拌桩的强度养护期) 在开挖区内布置深井排水, 在土方开挖前排除土层的饱和水, 使开挖时能形成临时边坡。为减少施工期间对土体扰动的不利影响, 在对基坑边坡采纳砼护壁外, 对开挖后的基底及时铺撒 100mm 厚的碎石层保护, 在完成交验程序后立即跟进砼垫层施工。如图:下载后可任意编辑3. 基础钢筋工程 作业流程: 定位放线→钢筋支撑骨架安装固定→基础底板下层钢筋绑扎→基础底板上层钢筋绑扎→温度筋绑扎→筒身及洞口等加筋绑扎。待垫层砼浇捣完毕, 强度达到 1.2Mpa 后, 烟囱中心重新定位, 做好稳固标志, 放出烟囱十字中心线, 环壁内外圈边线。 基础钢筋按翻样图下料加工后, 挂牌编号, 拉至现场绑扎。钢筋绑扎先绑扎底板下部钢筋, 横平竖直, 间距准确。环向钢筋分段约为12 米, 为满足绑扎要求, 减少接头, 在一圈中要等分, 钢筋接头采纳单面搭接焊, 搭接长度大于 10d, 其余钢筋接头采纳绑扎, 搭接长度40d, 环向钢筋绑扎接头应错开, 同一截面接头相隔三排钢筋, 相邻接头间距大于 1m。在浇筑砼前将筒壁插筋按图纸设计间距安插好, 预留钢烟道支架及 J-1 竖向钢筋。绑扎过程中注意检查钢筋规格、 级别、 有无漏筋 、 少筋等问题。 为加强钢筋骨架的整体性及刚度, ...
