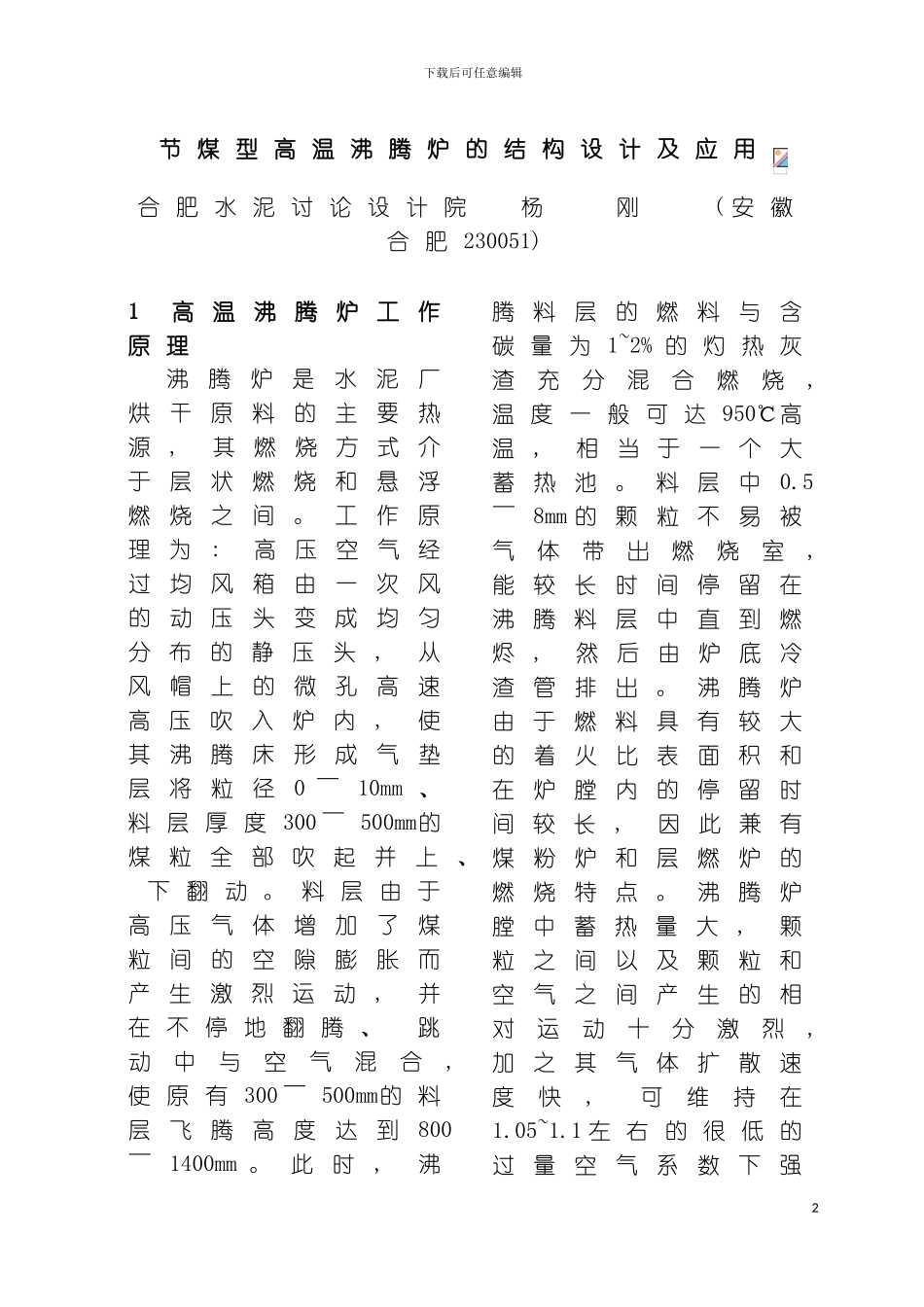

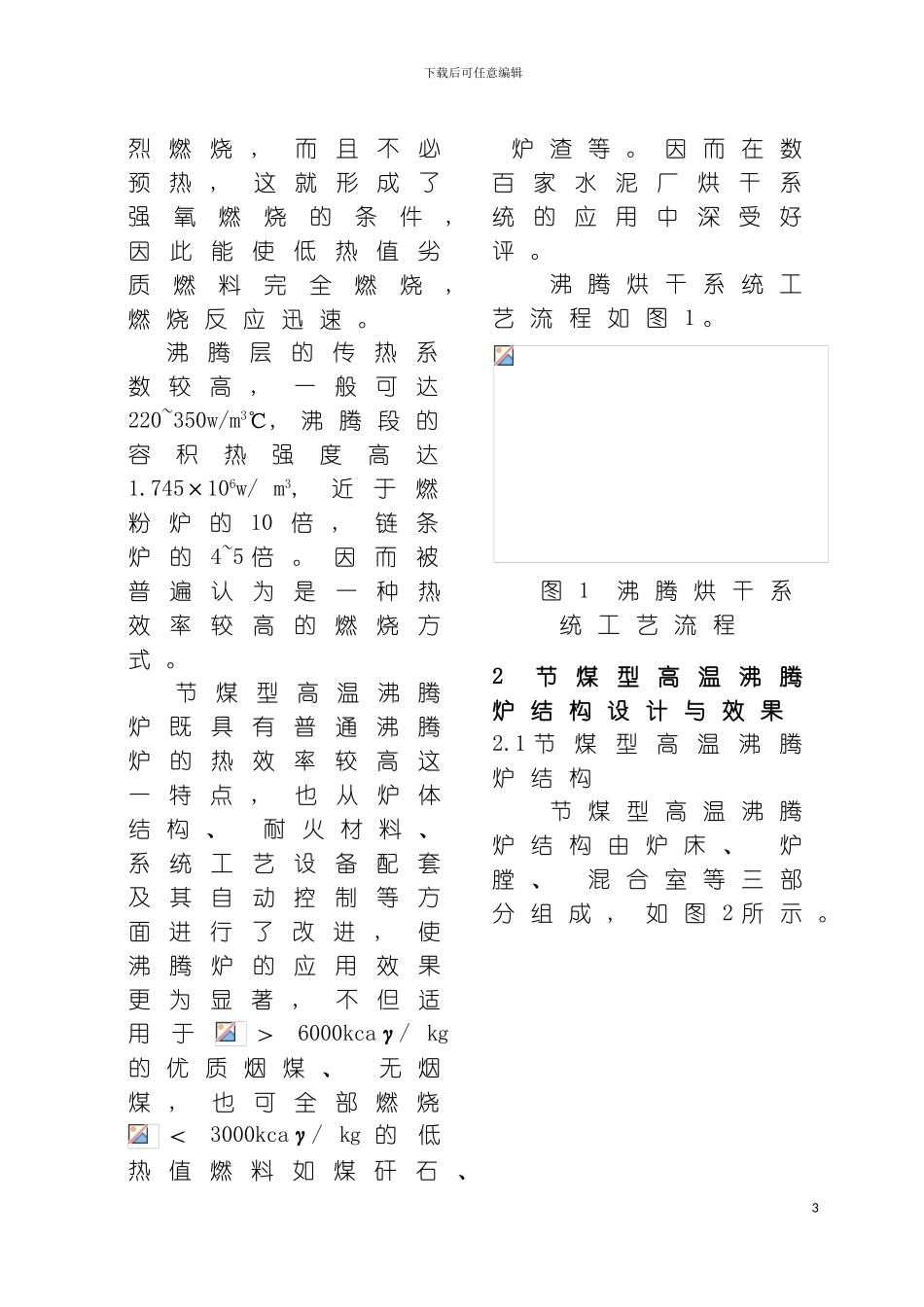

下载后可任意编辑节煤型高温沸腾炉的结构设计及应用doc 节煤型高温沸腾炉1下载后可任意编辑节 煤 型 高 温 沸 腾 炉 的 结 构 设 计 及 应 用合 肥 水 泥 讨 论 设 计 院 杨 刚 ( 安 徽合 肥 230051)1 高温沸腾炉工作原 理沸腾炉是水泥厂烘干原料的主要热源, 其燃烧方式介于层状燃烧和悬浮燃烧之间。工作原理为: 高压空气经过均风箱由一次风的动压头变成均匀分布的静压头, 从风帽上的微孔高速高压吹入炉内, 使其沸腾床形成气垫层将粒径0 ～10mm 、 料 层 厚 度 300 ～ 500mm的煤粒全部吹起并上、 下 翻 动 。 料 层 由 于高压气体增加了煤粒间的空隙膨胀而产生激烈运动, 并在 不 停 地 翻 腾 、 跳动中与空气混合, 使 原 有 300 ～ 500mm的 料层飞腾高度达到800～1400mm 。此时, 沸腾料层的燃料与含碳 量 为 1~2% 的 灼 热 灰渣充分混合燃烧, 温 度 一 般 可 达 950℃高温, 相当于一个大蓄热池。料层中0.5～8mm 的颗粒不易被气体带出燃烧室, 能较长时间停留在沸腾料层中直到燃烬, 然后由炉底冷渣管排出。沸腾炉由于燃料具有较大的着火比表面积和在炉膛内的停留时间较长, 因此兼有煤粉炉和层燃炉的燃烧特点。沸腾炉膛中蓄热量大, 颗粒之间以及颗粒和空气之间产生的相对运动十分激烈, 加之其气体扩散速度快, 可维持在1.05~1.1 左 右 的 很 低 的过量空气系数下强2下载后可任意编辑烈燃烧, 而且不必预热, 这就形成了强氧燃烧的条件, 因此能使低热值劣质燃料完全燃烧, 燃 烧 反 应 迅 速 。沸腾层的传热系数较高, 一般可达220~350w/m3℃, 沸 腾 段 的容积热强度高达1.745×106w/ m3, 近于燃粉炉的10倍, 链条炉的4~5 倍。因而被普遍认为是一种热效率较高的燃烧方式 。 节 煤 型 高 温 沸 腾炉既具有普通沸腾炉的热效率较高这一特点, 也从炉体结 构 、 耐 火 材 料 、 系统工艺设备配套及其自动控制等方面进行了改进, 使沸腾炉的应用效果更为显著, 不但适用于＞6000kcaγ/ kg的 优 质 烟 煤 、 无 烟煤, 也可全部燃烧＜3000kcaγ/ kg 的低热值燃料如煤矸石、 炉 渣 等 。 因 而 在 数百家水泥厂烘干系统的应用中深受好评 。 沸 腾 烘 干 系 统 工艺 流 程 如 图 1 。图 1 沸 腾 烘 干 系统 工 艺 流 程2 节煤型高温沸腾炉 结 构 设 计 与 效 果2.1 节...
