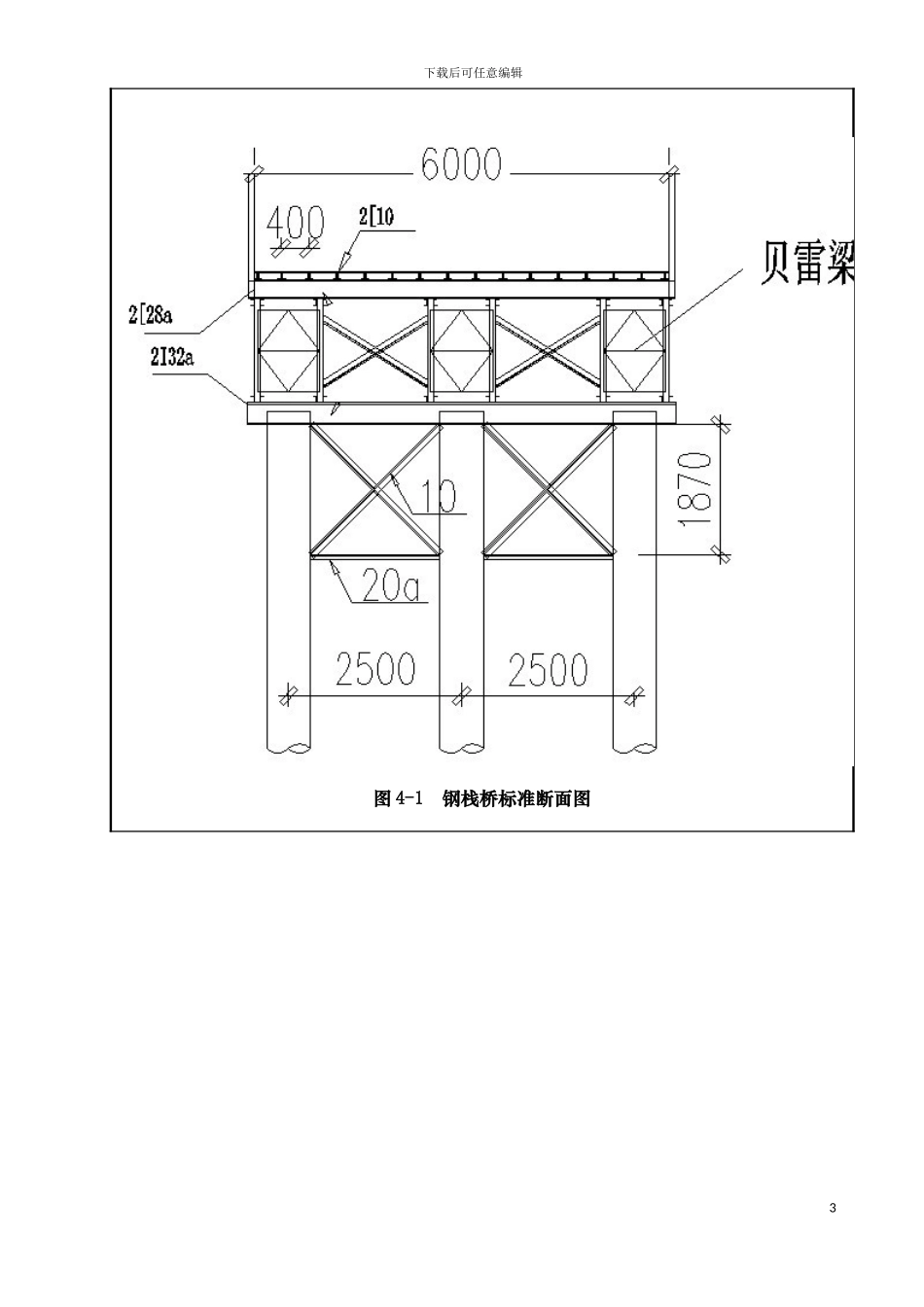

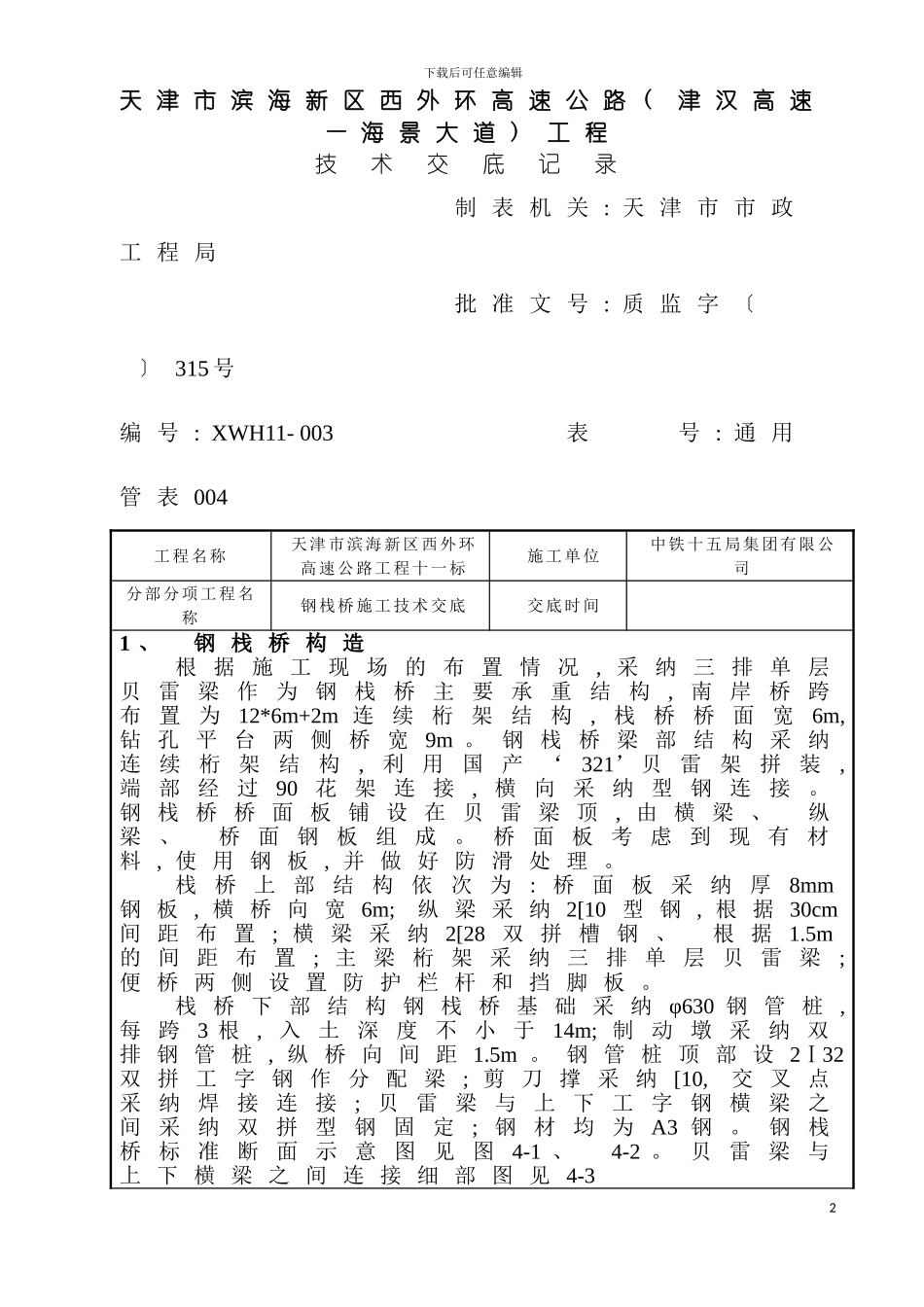

下载后可任意编辑西外环海河北岸桥台施工技术交底1下载后可任意编辑天 津 市 滨 海 新 区 西 外 环 高 速 公 路 ( 津 汉 高 速— 海 景 大 道 ) 工 程技 术 交 底 记 录 制 表 机 关 : 天 津 市 市 政工 程 局 批 准 文 号 : 质 监 字 〔 〕 315 号 编 号 : XWH11- 003 表 号 : 通 用管 表 004工程名称天津市滨海新区西外环高速公路工程十一标施工单位中铁十五局集团有限公司分部分项工程名称钢栈桥施工技术交底交底时间1 、 钢 栈 桥 构 造根 据 施 工 现 场 的 布 置 情 况 , 采 纳 三 排 单 层贝雷梁作为钢栈桥主要承重结构, 南岸桥跨布置为12*6m+2m 连续桁架结构, 栈桥桥面宽6m, 钻 孔 平 台 两 侧 桥 宽 9m 。 钢 栈 桥 梁 部 结 构 采 纳连续桁架结构, 利用国产‘321’ 贝雷架拼装, 端部经过90花架连接, 横向采纳型钢连接。钢 栈 桥 桥 面 板 铺 设 在 贝 雷 梁 顶 , 由 横 梁 、 纵梁、 桥面钢板组成。桥面板考虑到现有材料 , 使 用 钢 板 , 并 做 好 防 滑 处 理 。栈桥上部结构依次为: 桥面板采纳厚8mm钢 板 , 横 桥 向 宽 6m; 纵 梁 采 纳 2[10 型 钢 , 根 据 30cm间 距 布 置 ; 横 梁 采 纳 2[28 双 拼 槽 钢 、 根 据 1.5m的 间 距 布 置; 主 梁 桁 架 采 纳 三 排 单 层 贝 雷 梁; 便 桥 两 侧 设 置 防 护 栏 杆 和 挡 脚 板 。栈 桥 下 部 结 构 钢 栈 桥 基 础 采 纳 φ630 钢 管 桩 , 每 跨3 根 , 入 土 深 度 不 小 于14m; 制 动 墩 采 纳 双排 钢 管 桩 , 纵 桥 向 间 距 1.5m 。 钢 管 桩 顶 部 设 2Ⅰ32双 拼 工 字 钢 作 分 配 梁 ; 剪 刀 撑 采 纳 [10, 交 叉 点采纳焊接连接; 贝雷梁与上下工字钢横梁之间采纳双拼型钢固定; 钢材均为A3 钢。钢栈桥标准断面示意图见图4-1 、 4-2 。贝雷梁与上 下 横 梁 之 间 连 接 细 部 图 见 4-32下载后可任意编辑图 4-1 钢栈桥标准断面图3下载后可任意编辑钻 孔 钢 平 台 采 纳 65 根 φ630钢 管 桩 作 为 基 础支 撑 体 系 ; 钢 管 桩 桩 顶 分 配 梁 及 横 梁 均 采 纳H40C 型 钢 , 剪 刀 撑 采 纳 [10, 交 ...
