西门子PG燃气轮机检修规程模板

西门子PG燃气轮机检修规程模板_第1页
1/75
西门子PG燃气轮机检修规程模板_第2页
2/75

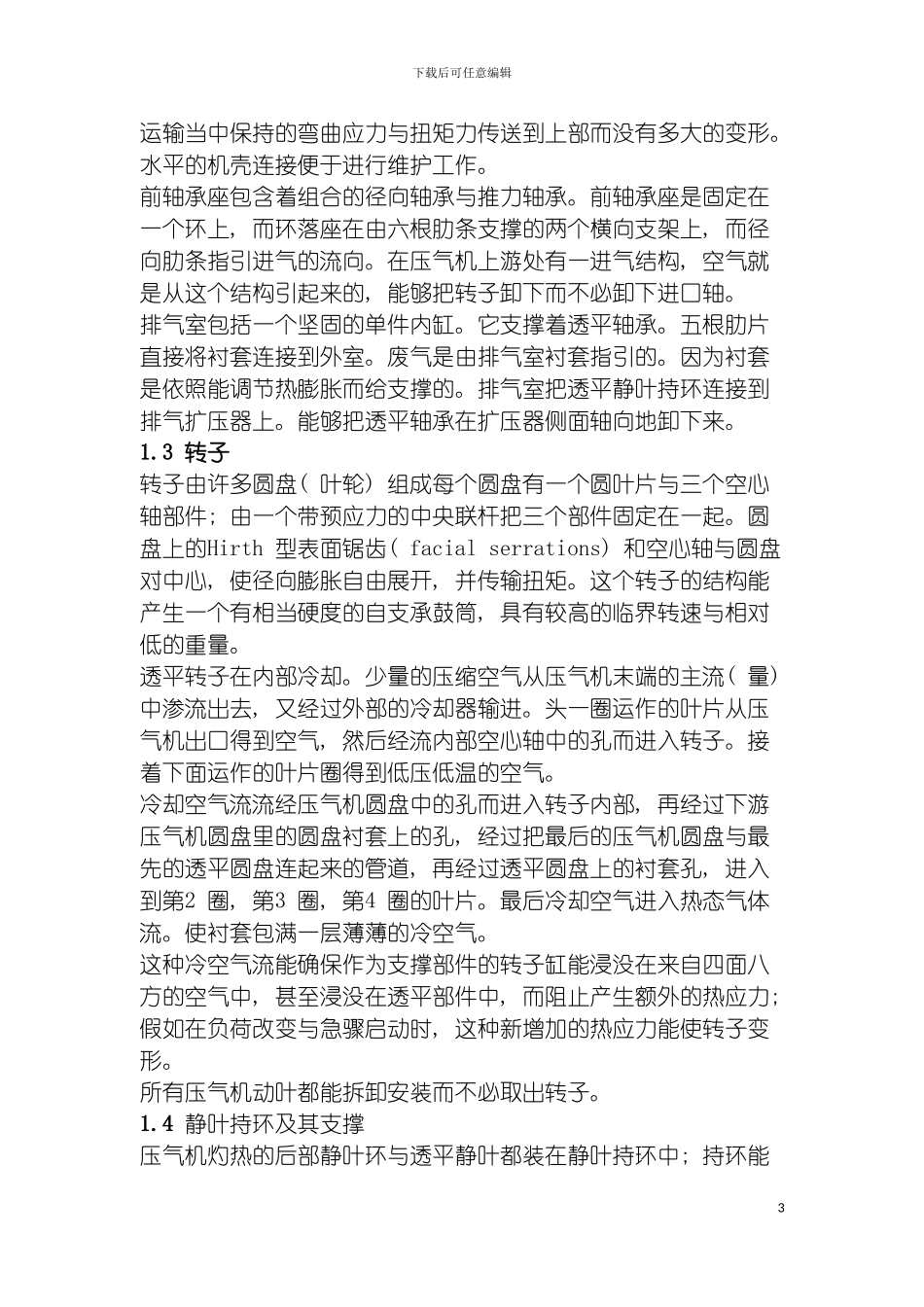

西门子PG燃气轮机检修规程模板_第3页
3/75
下载后可任意编辑西门子 PG 燃气轮机检修规程1下载后可任意编辑燃气轮机检修规程一 燃气轮机本体1 概述1.1 通用设计特点西门子PG燃气轮机是单轴单缸型机器。它们适用于在以基荷运行或调峰运行的电厂以定速驱动发电机。它们能用于联合循环发电与地区集中供热。它们能烧液态燃料如轻燃料油。或具有不同热值气态燃料, 如天然气或高炉煤气。 1.2 内外部结构单缸单轴燃气轮机的主要组件是压气机与透平, 这两个组件有共用的转子, 转子只靠在压力区的外面两个轴承支撑。这能确保恒定的对中正确与良好的运转质量。 压气机与透平还有一个共用的装置, 即压力保持不变的外部壳体, 它有三个机壳段分布在前轴承座与透平外壳之间。 直接连接到前轴承座的铸件是初始级压气机。连接到这个铸件末端的是一部分是柱体, 一部分是锥体的焊接段, 把一个静叶持环围圈起来; 而静叶持环是悬空挂起的; 以便于热膨胀, 第三个压气机抽气口以及燃烧器留有余地。第三个柱形焊接的壳体有燃烧室与透平静叶持环。当栓接一起时, 外部壳体与前轴承架形成一个坚固的圆筒体, 将2下载后可任意编辑运输当中保持的弯曲应力与扭矩力传送到上部而没有多大的变形。水平的机壳连接便于进行维护工作。 前轴承座包含着组合的径向轴承与推力轴承。前轴承座是固定在一个环上, 而环落座在由六根肋条支撑的两个横向支架上, 而径向肋条指引进气的流向。在压气机上游处有一进气结构, 空气就是从这个结构引起来的, 能够把转子卸下而不必卸下进口轴。 排气室包括一个坚固的单件内缸。它支撑着透平轴承。五根肋片直接将衬套连接到外室。废气是由排气室衬套指引的。因为衬套是依照能调节热膨胀而给支撑的。排气室把透平静叶持环连接到排气扩压器上。能够把透平轴承在扩压器侧面轴向地卸下来。 1.3 转子转子由许多圆盘( 叶轮) 组成每个圆盘有一个圆叶片与三个空心轴部件; 由一个带预应力的中央联杆把三个部件固定在一起。圆盘上的Hirth 型表面锯齿( facial serrations) 和空心轴与圆盘对中心, 使径向膨胀自由展开, 并传输扭矩。这个转子的结构能产生一个有相当硬度的自支承鼓筒, 具有较高的临界转速与相对低的重量。 透平转子在内部冷却。少量的压缩空气从压气机末端的主流( 量) 中渗流出去, 又经过外部的冷却器输进。头一圈运作的叶片从压气机出口得到空气, 然后经流内部空心轴中的孔而进入转子。接着下面运作的叶片圈得到低压低温的空气。 冷却空气流流经压气...
