视频安防监控技术交底

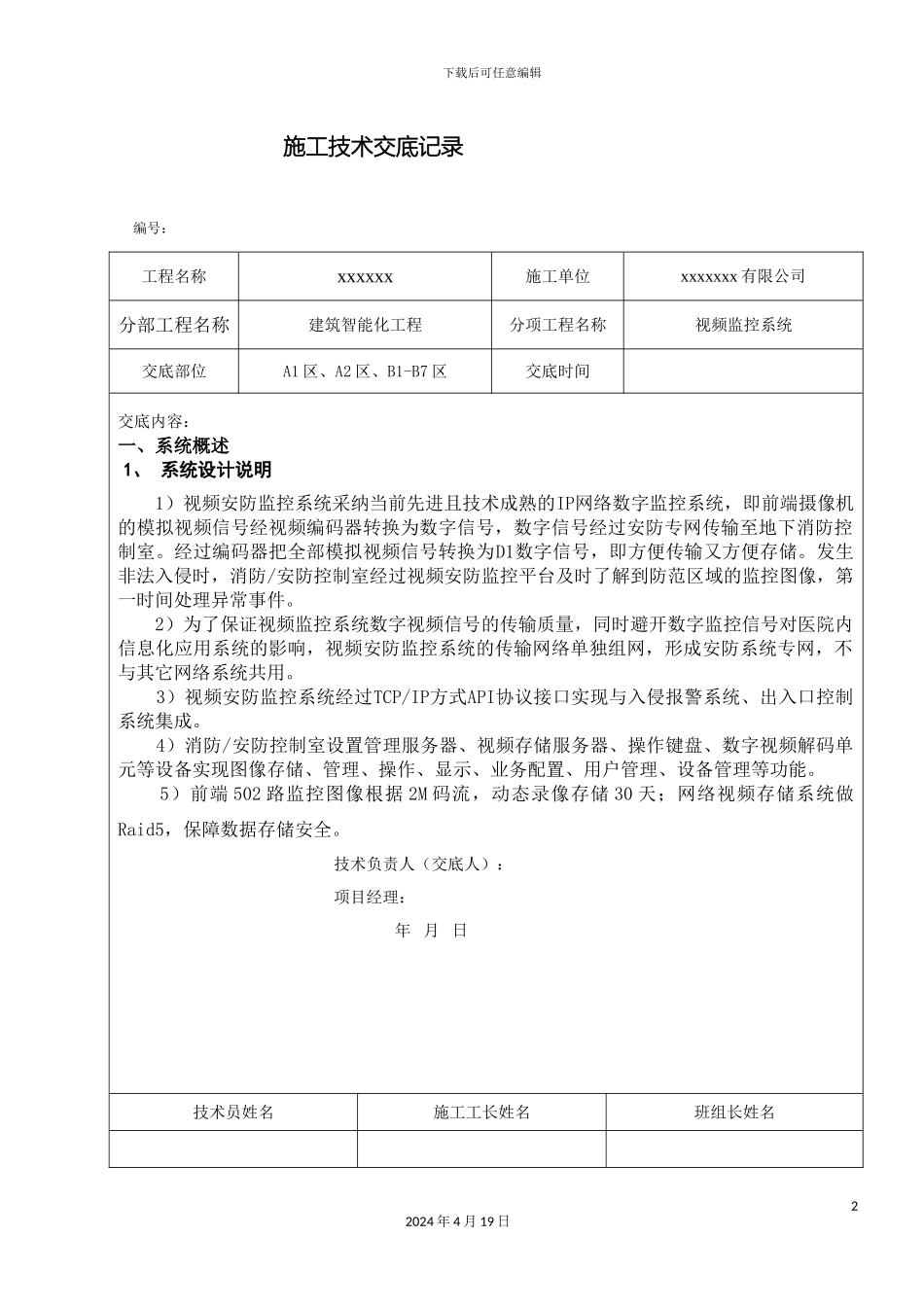

下载后可任意编辑视频安防监控技术交底12024 年 4 月 19 日下载后可任意编辑施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx 有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1 区、A2 区、B1-B7 区交底时间交底内容：一、系统概述1、 系统设计说明 1）视频安防监控系统采纳当前先进且技术成熟的IP网络数字监控系统，即前端摄像机的模拟视频信号经视频编码器转换为数字信号，数字信号经过安防专网传输至地下消防控制室。经过编码器把全部模拟视频信号转换为D1数字信号，即方便传输又方便存储。发生非法入侵时，消防/安防控制室经过视频安防监控平台及时了解到防范区域的监控图像，第一时间处理异常事件。 2）为了保证视频监控系统数字视频信号的传输质量，同时避开数字监控信号对医院内信息化应用系统的影响，视频安防监控系统的传输网络单独组网，形成安防系统专网，不与其它网络系统共用。 3）视频安防监控系统经过TCP/IP方式API协议接口实现与入侵报警系统、出入口控制系统集成。 4）消防/安防控制室设置管理服务器、视频存储服务器、操作键盘、数字视频解码单元等设备实现图像存储、管理、操作、显示、业务配置、用户管理、设备管理等功能。 5）前端 502 路监控图像根据 2M 码流，动态录像存储 30 天；网络视频存储系统做Raid5，保障数据存储安全。 技术负责人（交底人）： 项目经理： 年 月 日技术员姓名施工工长姓名班组长姓名22024 年 4 月 19 日下载后可任意编辑 施工技术交底记录 编号： 工程名称xxxxxx施工单位xxxxxxx 有限公司分部工程名称建筑智能化工程分项工程名称视频监控系统交底部位A1 区、A2 区、B1-B7 区交底时间交底内容： 6）视频监控显示系统采纳24台22寸安防专用LCD监视器和2台55寸安防专用LCD监视器组成电视墙，每块监视器可实现单画面、四画面显示。 7）综合安防专网采纳二层网络结构，由接入层千兆交换机、单模光缆、千兆核心交换机组成。 8）前端摄像机共计502台，其中半球摄像机361台、室内宽动态半球彩色摄像机20台、低照度彩色枪式摄像机63台、带云台宽动态彩色枪式摄像机8台、室内快球彩色摄像机5台、电梯半球摄像机42台；主要分布在主要出入口、通道、电梯轿厢、挂号、取药、候诊、缴费、药库及其它重要部位,并在挂号收费窗口设置窗口监听设备39套。 9）前端摄像机的视频电缆采纳SYV-75-5同轴电缆,电源线采纳RVV-2x1.0,控制线采纳RVVP-...
