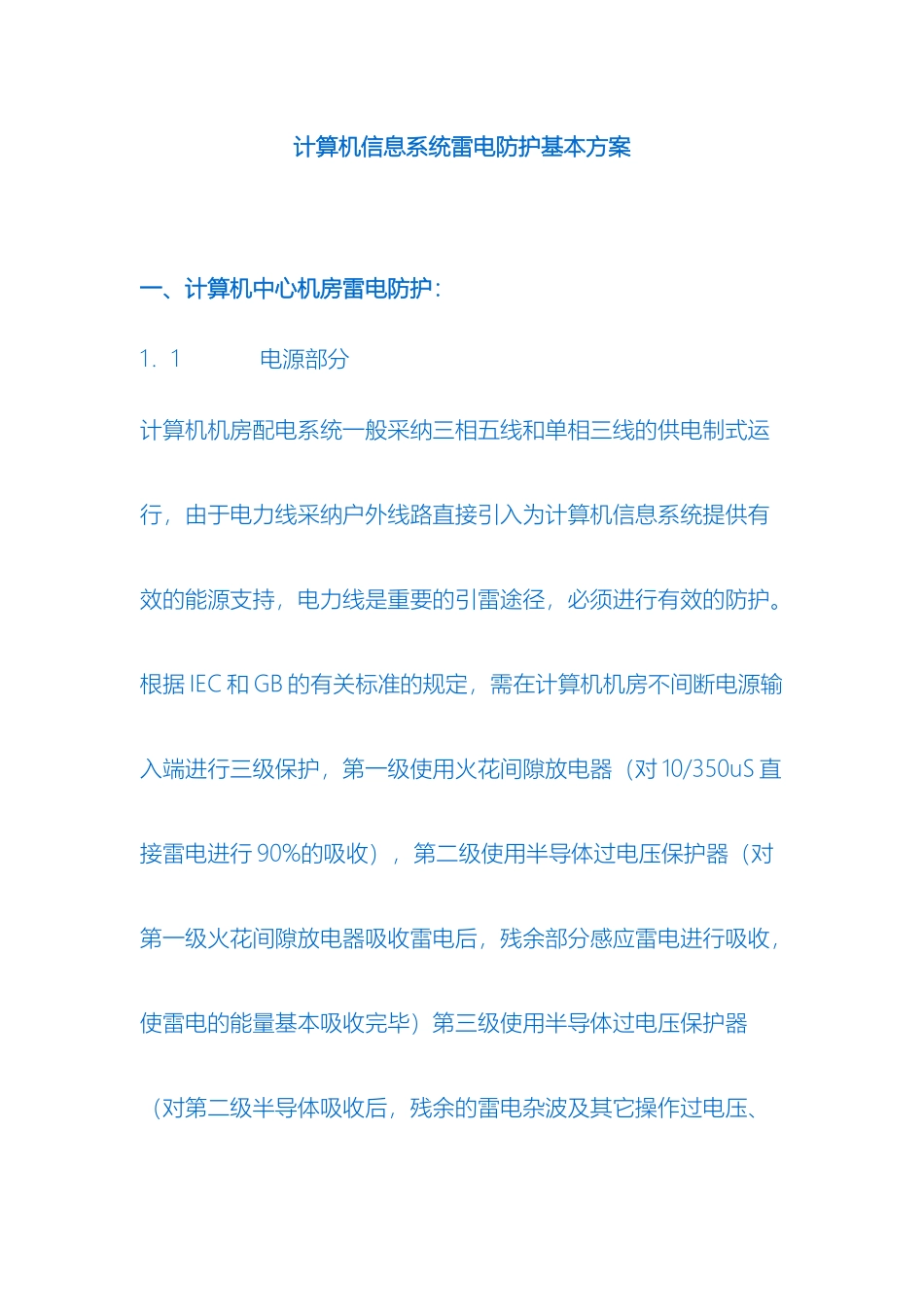

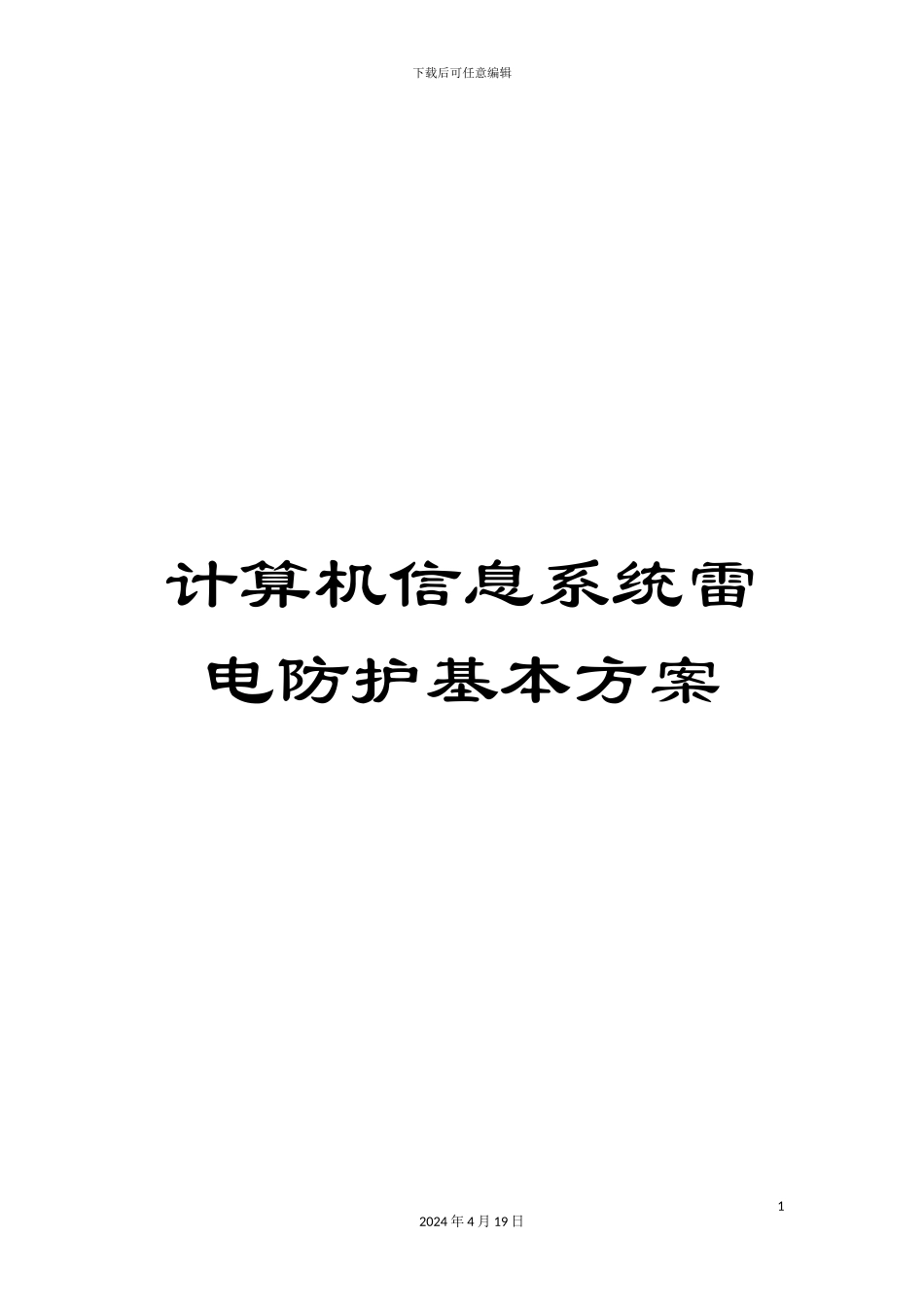

下载后可任意编辑计算机信息系统雷电防护基本方案12024 年 4 月 19 日计算机信息系统雷电防护基本方案 一、计算机中心机房雷电防护：1．1 电源部分计算机机房配电系统一般采纳三相五线和单相三线的供电制式运行，由于电力线采纳户外线路直接引入为计算机信息系统提供有效的能源支持，电力线是重要的引雷途径，必须进行有效的防护。根据 IEC 和 GB 的有关标准的规定，需在计算机机房不间断电源输入端进行三级保护，第一级使用火花间隙放电器（对 10/350uS 直接雷电进行 90%的吸收），第二级使用半导体过电压保护器（对第一级火花间隙放电器吸收雷电后，残余部分感应雷电进行吸收，使雷电的能量基本吸收完毕）第三级使用半导体过电压保护器（对第二级半导体吸收后，残余的雷电杂波及其它操作过电压、下载后可任意编辑容性负载感性负载引起的浪涌过电压实施进一部的吸收，并对电力线出现的差模干扰、共模干扰实施有效的抑制和吸收），如有条件，应使第一级防雷器件与第二级防雷器件之间拉开直线距离10 米以上、第二级与第三级之间拉开直线距离 5 米以上，利用电力线上的自由电感、自由电阻进行级级解偶，以达到级级保护器的响应时间相配合，实现真正的多级保护。如不能实现利用电力线实施距离解偶时，应该采纳人为的电阻、电感实施 LC 延迟解偶，以达到多级保护的目的。三级保护完成后，能够为计算机信息系统设备的电源输入端提供安全、可靠的用电环境。 在计算机机房内，在不间断电源输出端的电力分电箱中，安装一级感应雷电的半导体过电压保护器。在重要的终端（小型机、服务器、高速打印机、系统前置机、通信设备等等）实施终端电源感应雷击的末级防雷保护。32024 年 4 月 19 日下载后可任意编辑1．2 网络通信的雷电保护： 网络通信系统雷电保护分为：广域网雷电防护、局域网雷电防护、无线通信系统雷电防护、光缆通信雷电防护和机房内部设备之间的串口雷电防护等1） 广域网雷电防护 ： 广域网线一般为：租用邮电专用线路 和共用邮电话线线路。机房通信设备使用的专线：X 25、V11、V24、ISDN、DDN 机房通信设备话线网：PSDN（48v） 根据上述的特点，广域网远距离传输数据通信，当前最大速度小于等于 2M，从四通八达的户外引进机房，是雷电的重点袭击对象，因此，在进入机房设备（调制解调器或其它设备）前端安装具备二级保护的防雷保安器（第一级为惰性气体火花间隙放电器，经过 RLC 解偶，进入第二级半导体...
