计算机电子技术课程设计报告本科

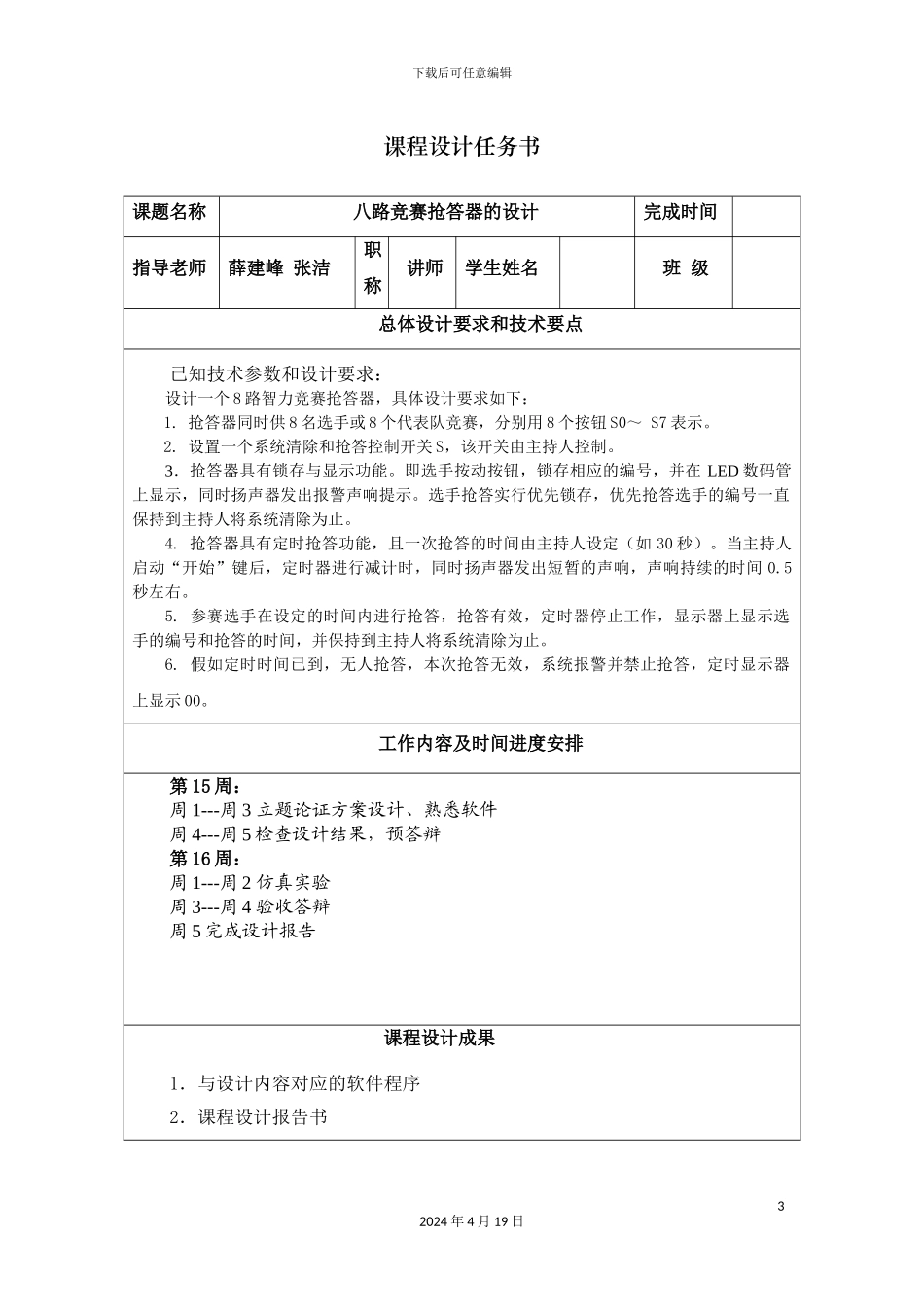

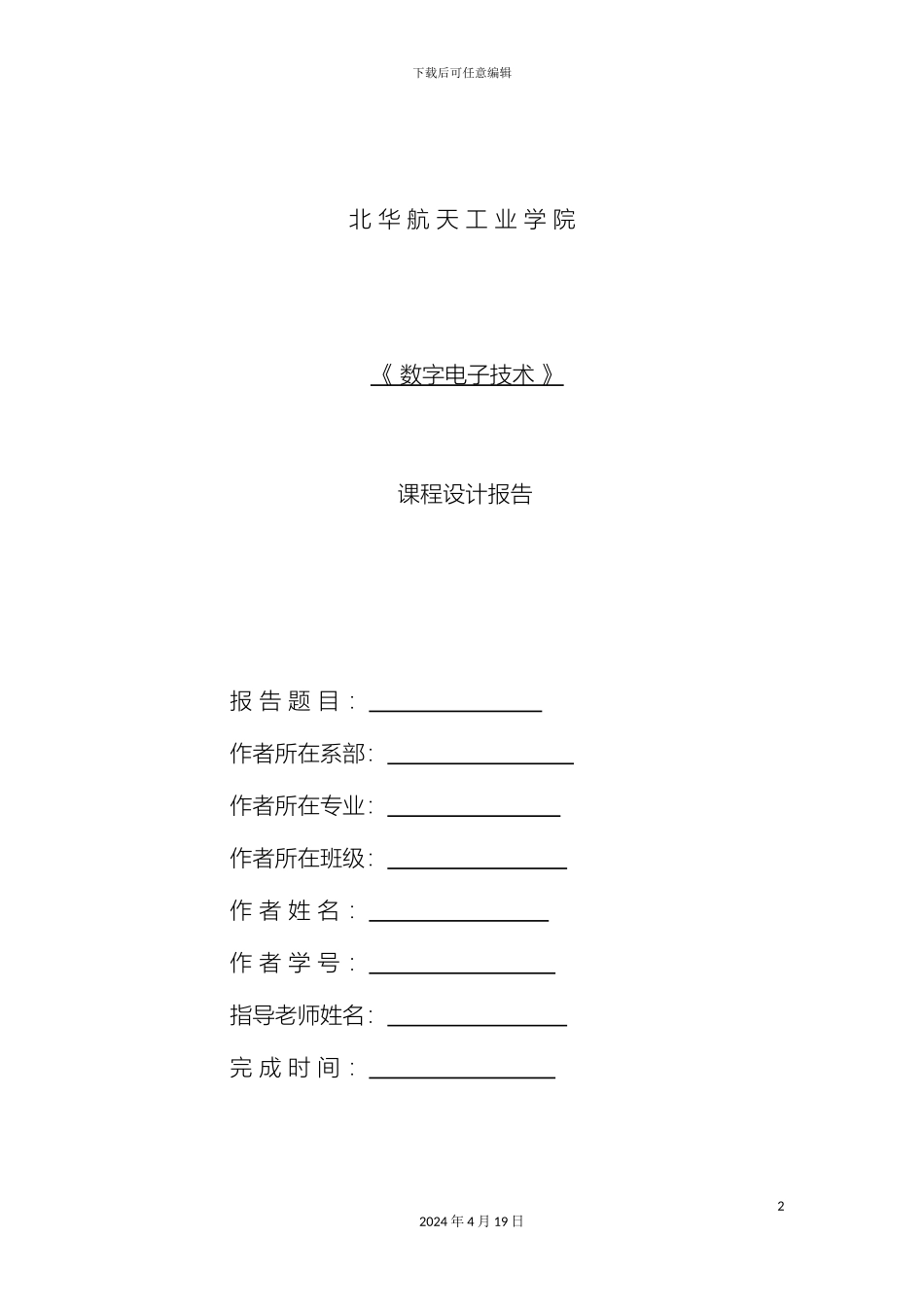

下载后可任意编辑计算机电子技术课程设计报告本科12024 年 4 月 19 日下载后可任意编辑北 华 航 天 工 业 学 院《 数字电子技术 》课程设计报告报 告 题 目 ： 作者所在系部： 作者所在专业： 作者所在班级： 作 者 姓 名 ： 作 者 学 号 ： 指导老师姓名： 完 成 时 间 ： 22024 年 4 月 19 日下载后可任意编辑课程设计任务书课题名称八路竞赛抢答器的设计完成时间 指导老师薛建峰 张洁职称讲师学生姓名班 级总体设计要求和技术要点已知技术参数和设计要求：设计一个 8 路智力竞赛抢答器，具体设计要求如下：1. 抢答器同时供 8 名选手或 8 个代表队竞赛，分别用 8 个按钮 S0～ S7 表示。2. 设置一个系统清除和抢答控制开关 S，该开关由主持人控制。3．抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在 LED 数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。4. 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如 30 秒）。当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间 0.5秒左右。5. 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。6. 假如定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示 00。工作内容及时间进度安排第 15 周：周 1---周 3 立题论证方案设计、熟悉软件周 4---周 5 检查设计结果，预答辩第 16 周：周 1---周 2 仿真实验周 3---周 4 验收答辩周 5 完成设计报告 课程设计成果1．与设计内容对应的软件程序 2．课程设计报告书32024 年 4 月 19 日下载后可任意编辑内 容 摘 要（四号黑体，居中） 电容已经成为电路设计的常见原器件之一，有它不可取代的地位，而最常见的是电解电容，它在使用一段时间之后将会产生偏差，为了能得到它得正确电容值，在使用时往往要测量一下其电容值。因此就用到了电容测量仪 。本课题要设计的是数字式电容测量仪，使其电容值以十进制的数在数码管上显示出来。从而能够直接的看出电容值，相对比较直观，而且误差相对较小（误差约为 1％）。设计的电容测量仪的测量范围是 10uF~990Uf，显示的数值 N是 00~99，数字显示器所显示的数字 N ...
