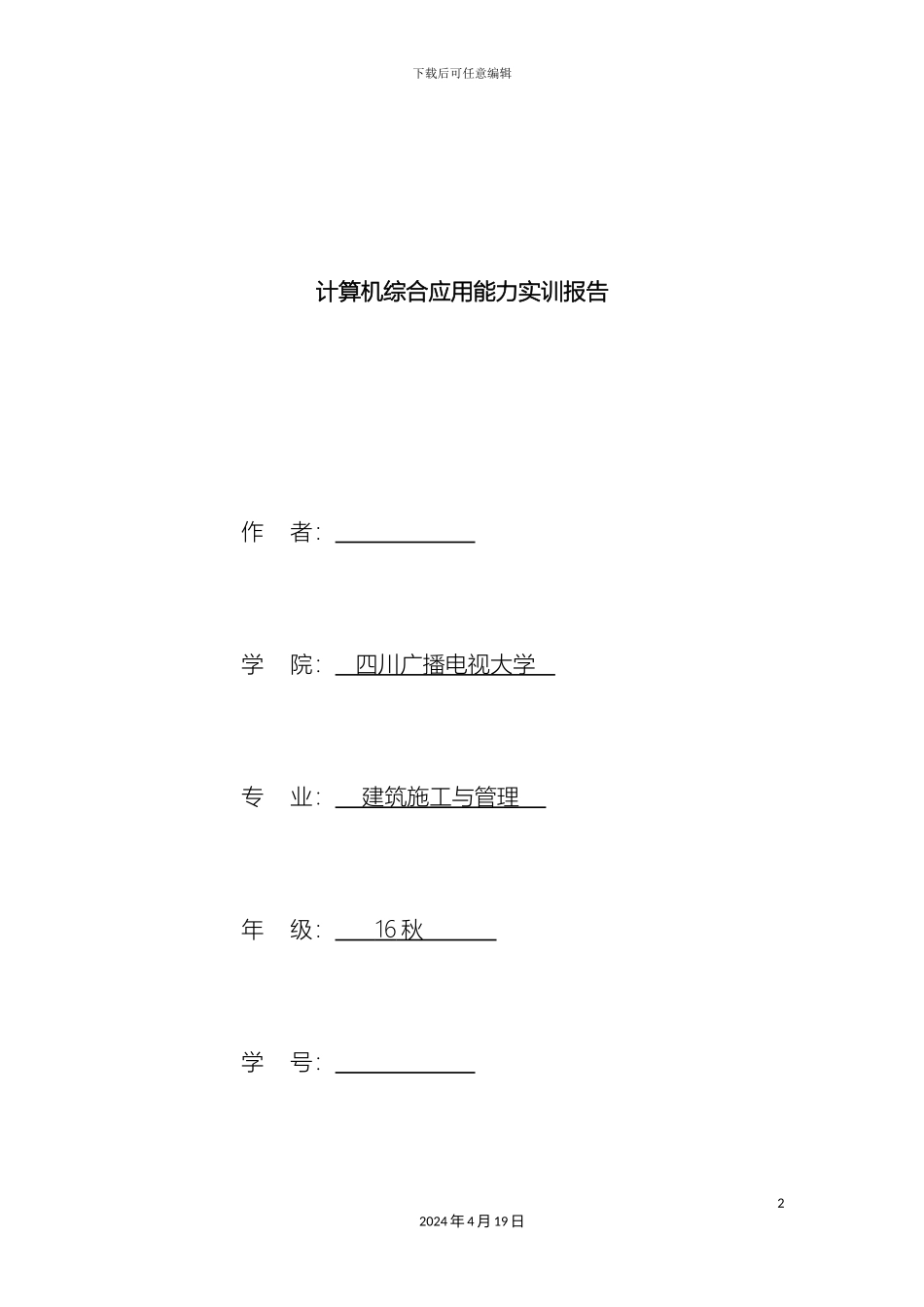

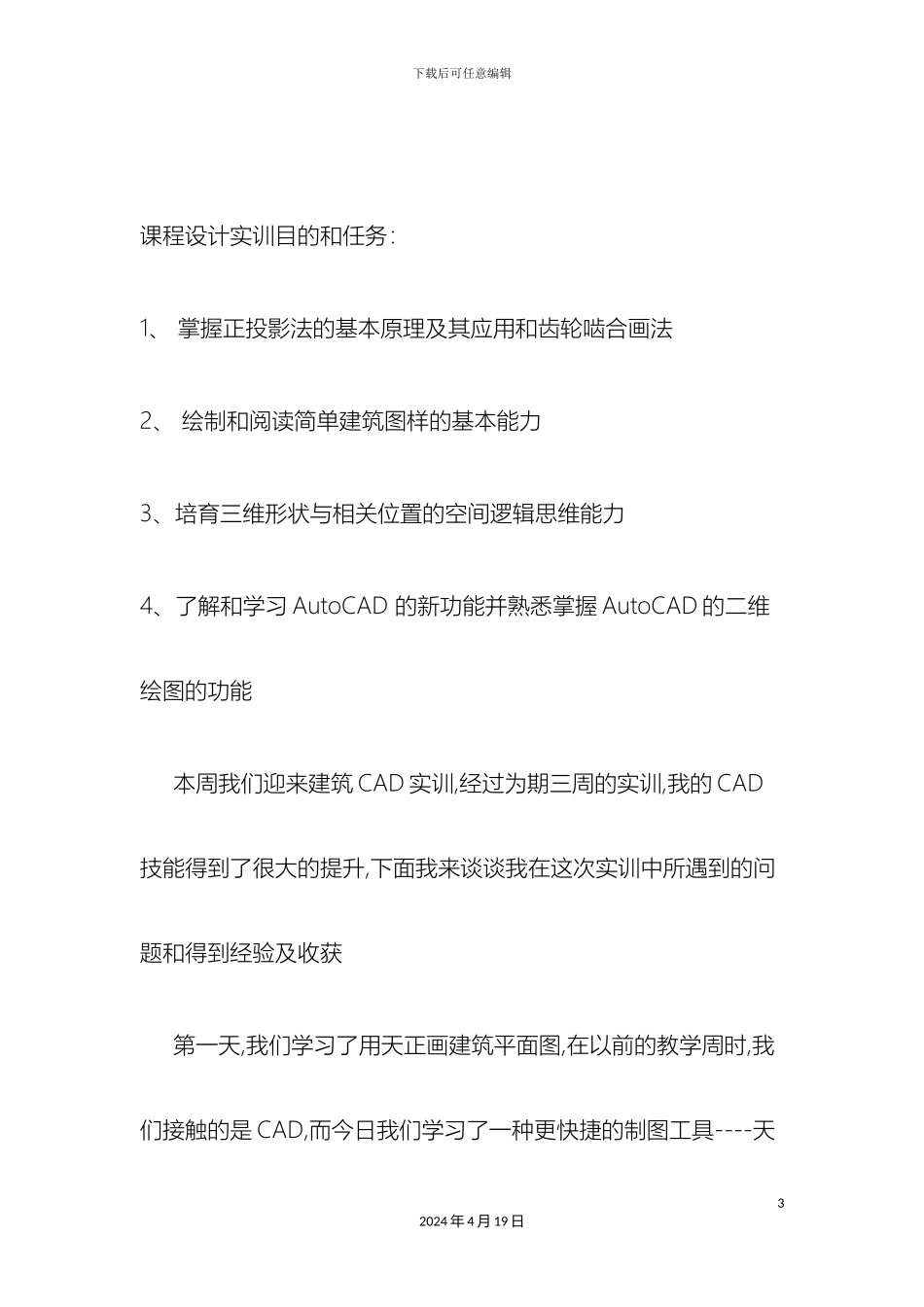

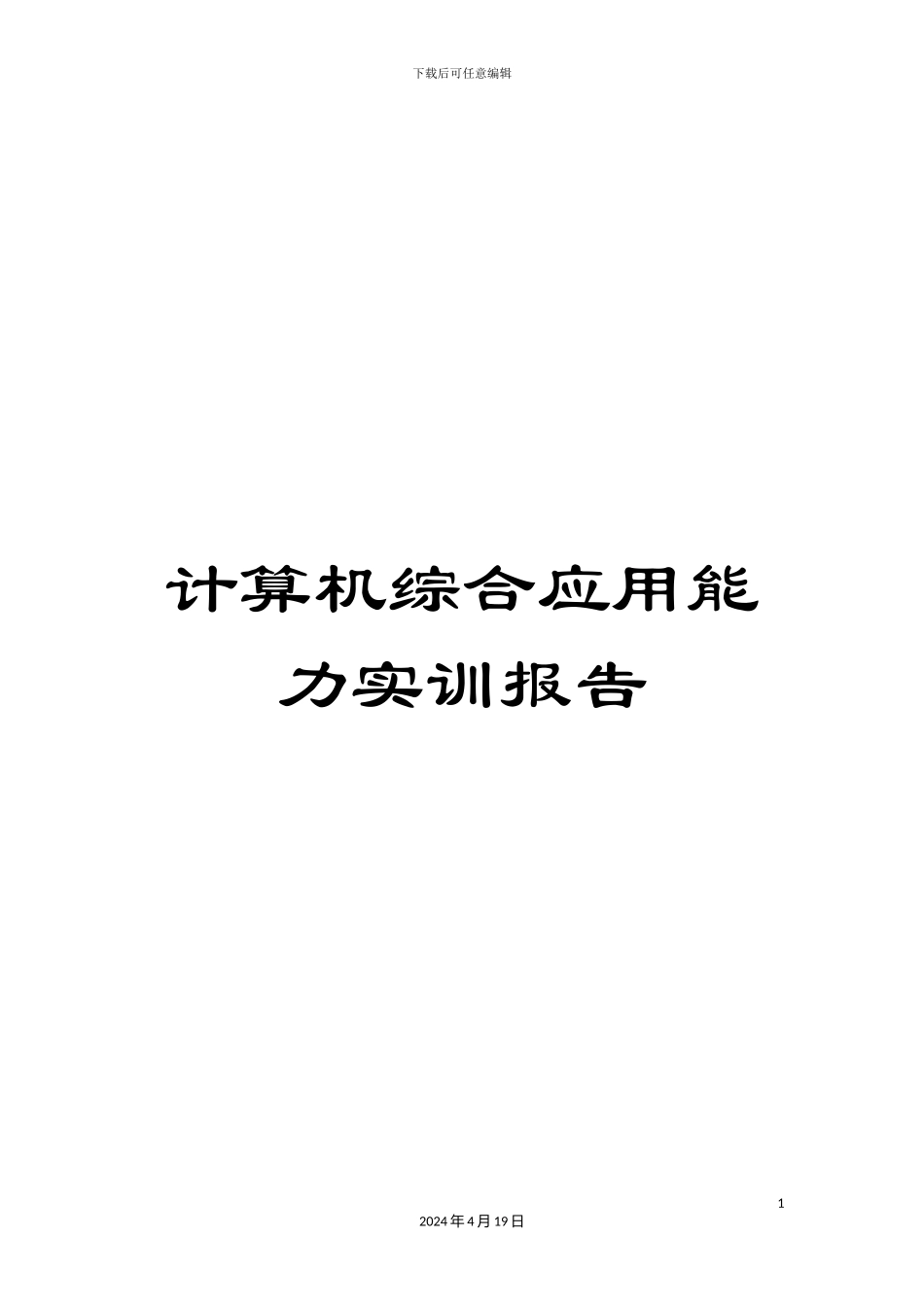

下载后可任意编辑计算机综合应用能力实训报告12024 年 4 月 19 日下载后可任意编辑计算机综合应用能力实训报告作 者： 学 院： 四川广播电视大学 专 业： 建筑施工与管理 年 级： 16 秋 学 号： 22024 年 4 月 19 日下载后可任意编辑课程设计实训目的和任务：1、 掌握正投影法的基本原理及其应用和齿轮啮合画法2、 绘制和阅读简单建筑图样的基本能力3、培育三维形状与相关位置的空间逻辑思维能力4、了解和学习 AutoCAD 的新功能并熟悉掌握 AutoCAD 的二维绘图的功能 本周我们迎来建筑 CAD 实训,经过为期三周的实训,我的 CAD技能得到了很大的提升,下面我来谈谈我在这次实训中所遇到的问题和得到经验及收获 第一天,我们学习了用天正画建筑平面图,在以前的教学周时,我们接触的是 CAD,而今日我们学习了一种更快捷的制图工具----天32024 年 4 月 19 日下载后可任意编辑正 CAD.你不必一根一根的画定位轴线,只需在＂绘制轴网＂中输入轴间距就会自动生成轴网,而且标注尺寸也非常方便,你不用设置多线一段一段的画墙体,只需设置内墙外墙墙厚将墙体选中就会自动生成墙体．总而言之，以前要用半天才能画完的平面图一节课就能画完了。 经过今日的学习我总结了在画平面图的步骤是：１. 绘制轴网，两点轴标。２. 修剪轴网，单线变墙。３. 插入门窗，门窗标注。４. 插入楼梯、坡道。５. 绘制阳台、台阶、散水，标注细部尺寸和标高。６. 插入剖切符号、索引符号，附上文字。７. 插入图框，指北针，在标题栏中写入文字。42024 年 4 月 19 日下载后可任意编辑８. 检查后保存，打印电子稿。 在画的过程中我也遇到了许多问题，例如：在绘图中，在画散水之前把墙体炸开，结果只有部分墙体有散水．画门窗时，不注意编号，结果门窗插不上等。 在画图过程中我也得到许多经验，画一个图的方法不是一成不变的，你能够用多种方法达到目的，例如某些内门的尺寸，假如用门窗标注，数字和尺寸线的位置可能不好，你能够用逐点标注来画或将正交打开，将其移动。下面是我画的平面图：52024 年 4 月 19 日下载后可任意编辑 第二天，我门学习了画立面图。首先，我要提到平面图，因为在天正ＣＡＤ中，平面图是立面图的基础，经过实训，我也总结了它的画法：１. 分别画底层、标准层、顶层三副平面图，保存。２. 打开文件布图中的工程管理，新建一个。３. 写层号１，然后点文件，选中底层平面图，选对齐点。４. 写层...
