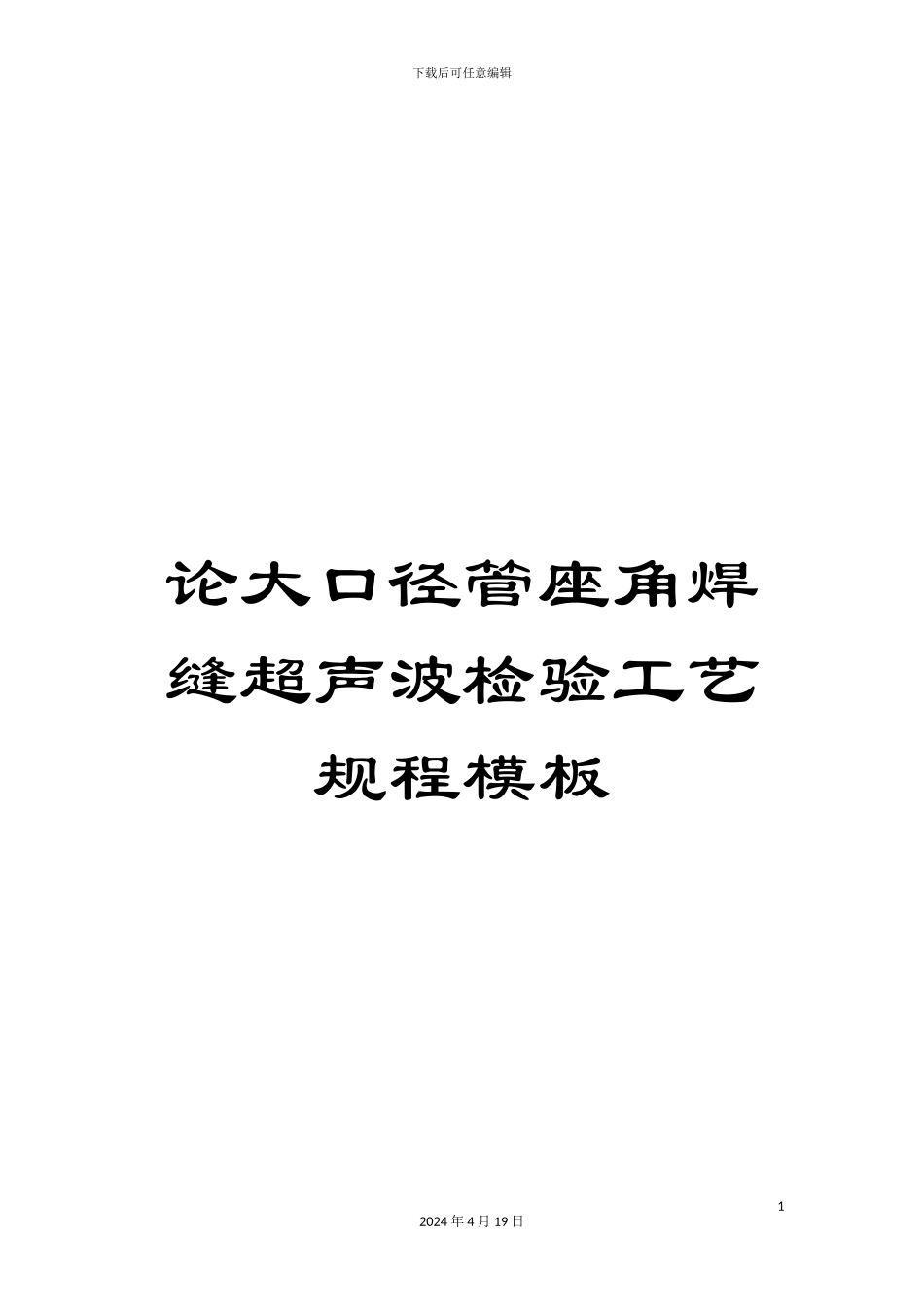

论大口径管座角焊缝超声波检验工艺规程模板

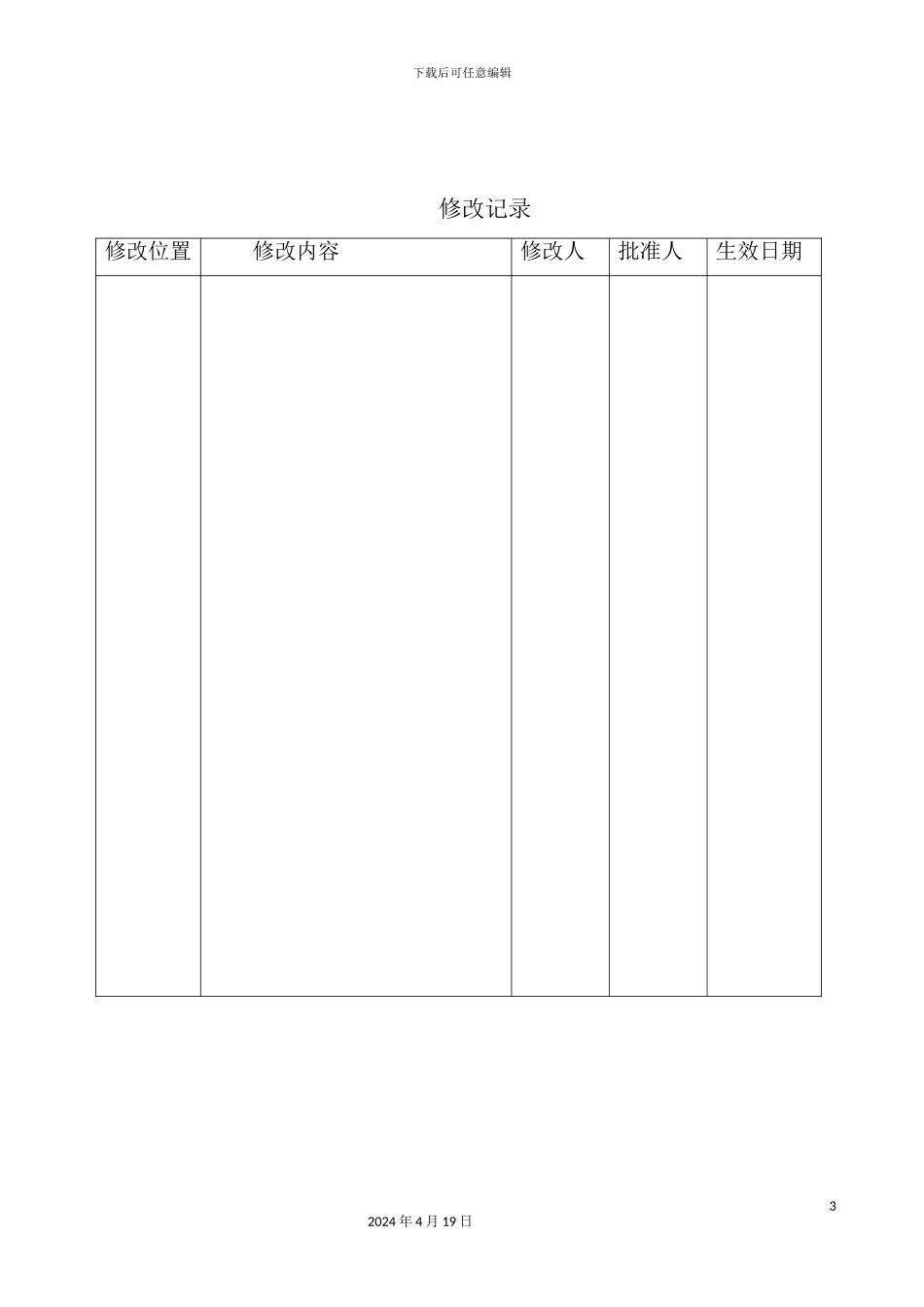

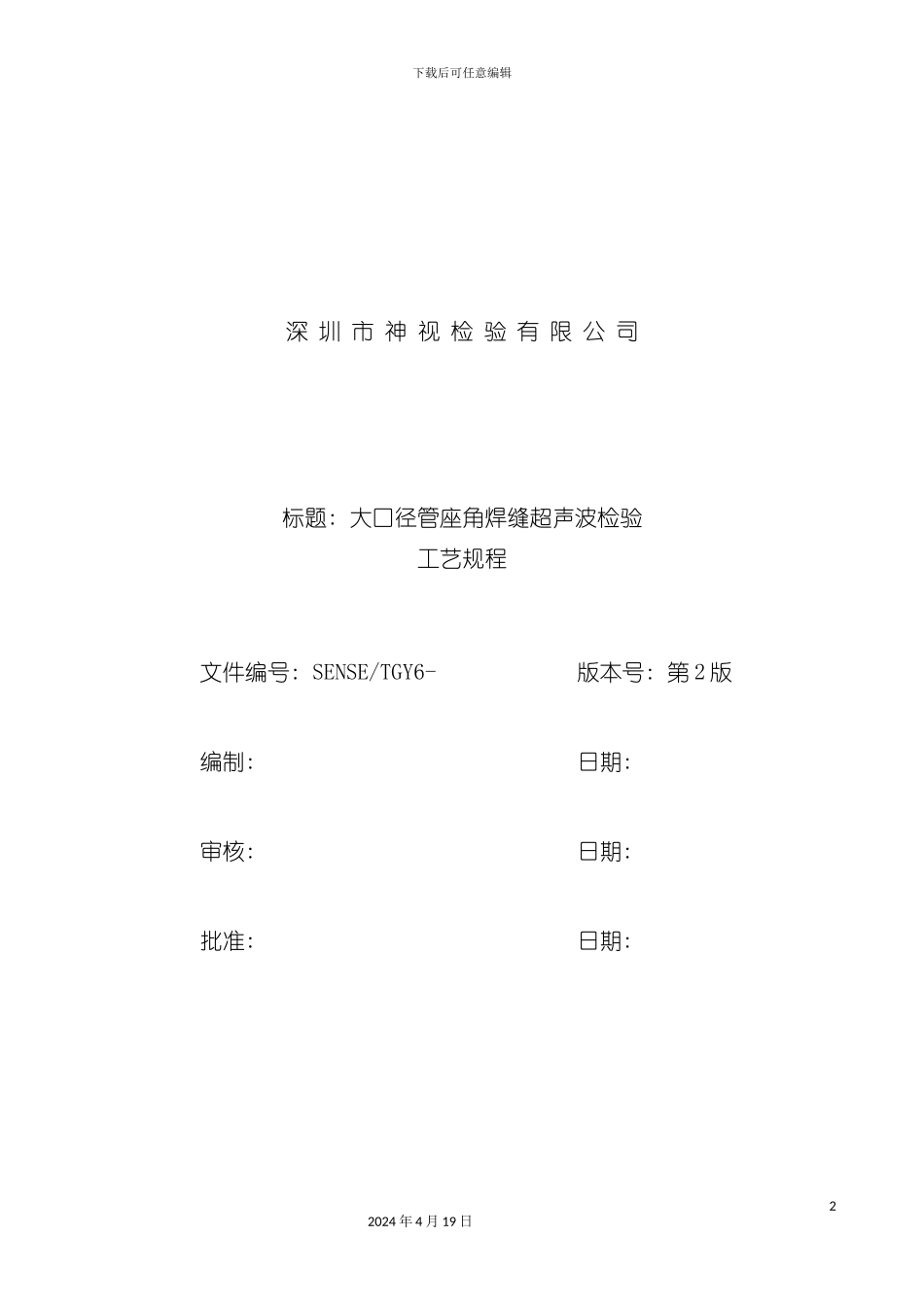

下载后可任意编辑论大口径管座角焊缝超声波检验工艺规程模板12024 年 4 月 19 日下载后可任意编辑深 圳 市 神 视 检 验 有 限 公 司标题: 大口径管座角焊缝超声波检验工艺规程文件编号: SENSE/TGY6- 版本号: 第 2 版编制: 日期: 审核: 日期: 批准: 日期: 22024 年 4 月 19 日下载后可任意编辑修改记录修改位置 修改内容修改人批准人生效日期32024 年 4 月 19 日下载后可任意编辑1．适用范围1.1 本规程适用于大口径管座全焊透角焊缝的超声波检验及其缺陷等级评定。1.2 本规程不适用于铸钢、 奥氏体不锈钢材料制成的大口径管座角焊缝超声波检验。1.3 所谓大口径管座应满足: 1.3.1 筒身内径不小于 800mm, 筒身壁厚不小于 40mm 且不大于 120mm。1.3.2 管外径不小于 250mm, 管内径不小于 200。2．依据文件JB 4730 压力容器无损检测GB /T 11345 钢焊缝手工超声波探伤方法和探伤结果的分级GB/T 12604.1 无损检测术语 超声检测JB 3144 锅炉大口径管座角焊缝超声波探伤JB 4126 超声波检验用钢质试块的制造和控制JB/T 9214 A 型脉冲反射式超声波探伤系统工作性能测试方法JB/T 10061 A 型脉冲反射式超声波探伤仪通用技术条件JB/T 10062 超声探伤用探头性能测试方法JB/T 10063 超声探伤用 1 号标准试块技术条件ZB Y344 超声探伤用探头型号命名方法3．术语3.1 简化水平距离 l’从探头前沿到缺陷在探伤面上测量的水平距离。3.2 缺陷指示长度△l 焊缝超声检验中, 按规定的测量方法以探头移动距离测得的缺陷长度。3.3 探头接触面宽度 W 环缝检验时为探头宽度, 纵缝检验为探头长度, 见图 1 所示12024 年 4 月 19 日下载后可任意编辑图 1 探头接触面宽度3.4 纵向缺陷大致上平行于焊缝的缺陷。3.5 横向缺陷大致上垂直于焊缝的缺陷4．检验人员4.1 执行本规程的检验人员必须掌握超声波探伤的基础技术, 具有足够的焊缝超声波探伤经验, 并掌握一定的材料、 焊接基础知识。还应了解被检工件的材料性能, 焊接工艺, 焊缝坡口型式, 剖口尺寸及可能出现缺陷的种类和在焊缝中的位置。4.2 焊缝超声检验人员应按《锅炉压力容器无损检测人员资格考核规则》经严格的培训和考核, 并持有劳动行政主管部门锅炉压力容器安全监察机构颁发的 II 级或 II 级以上资格证书, 从事相应考核项目的检验工作。4.3 具有良好的身体素养, 矫正视力不低于 1.0, 且一年检查一次...
