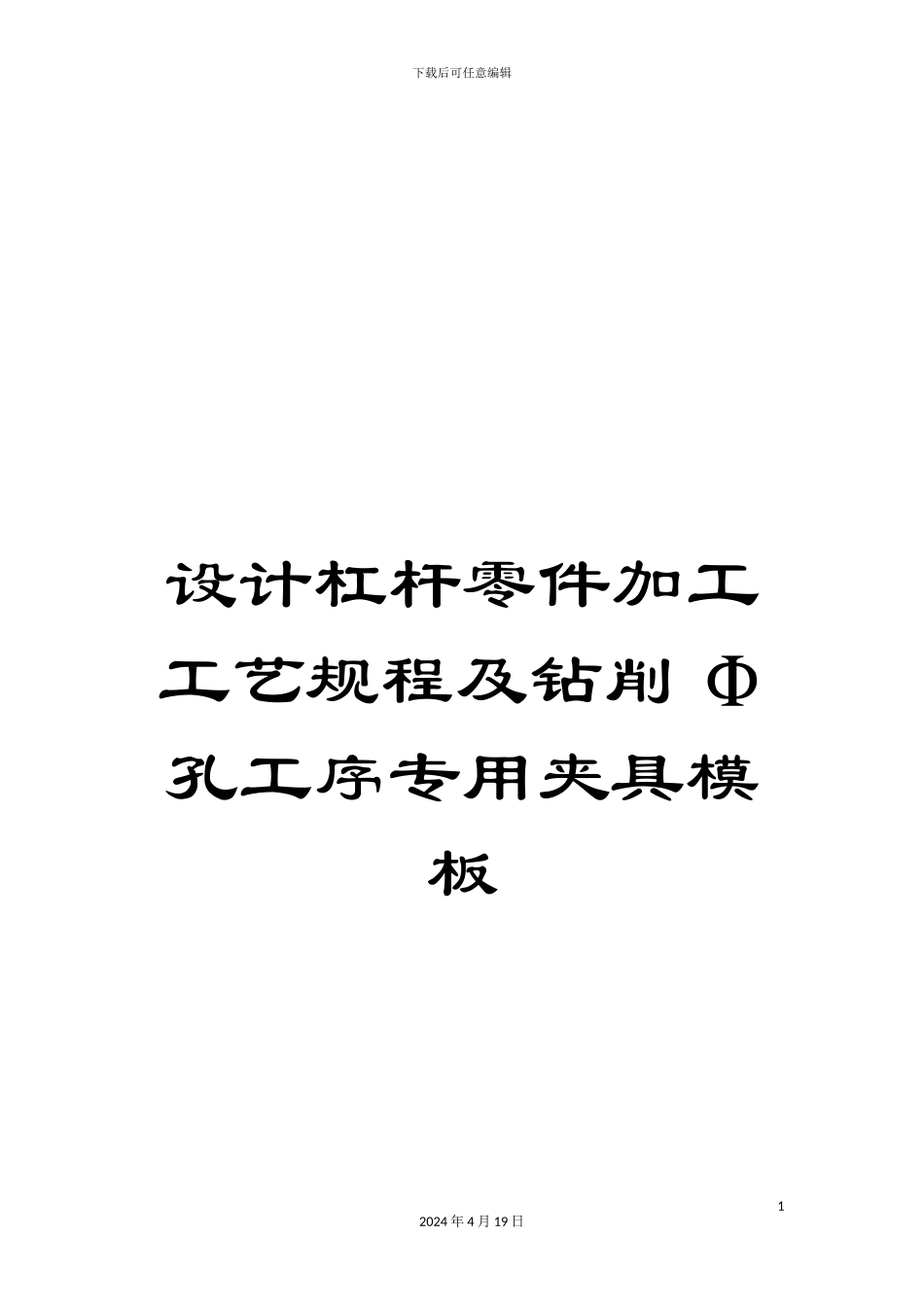

设计杠杆零件加工工艺规程及钻削Φ孔工序专用夹具模板

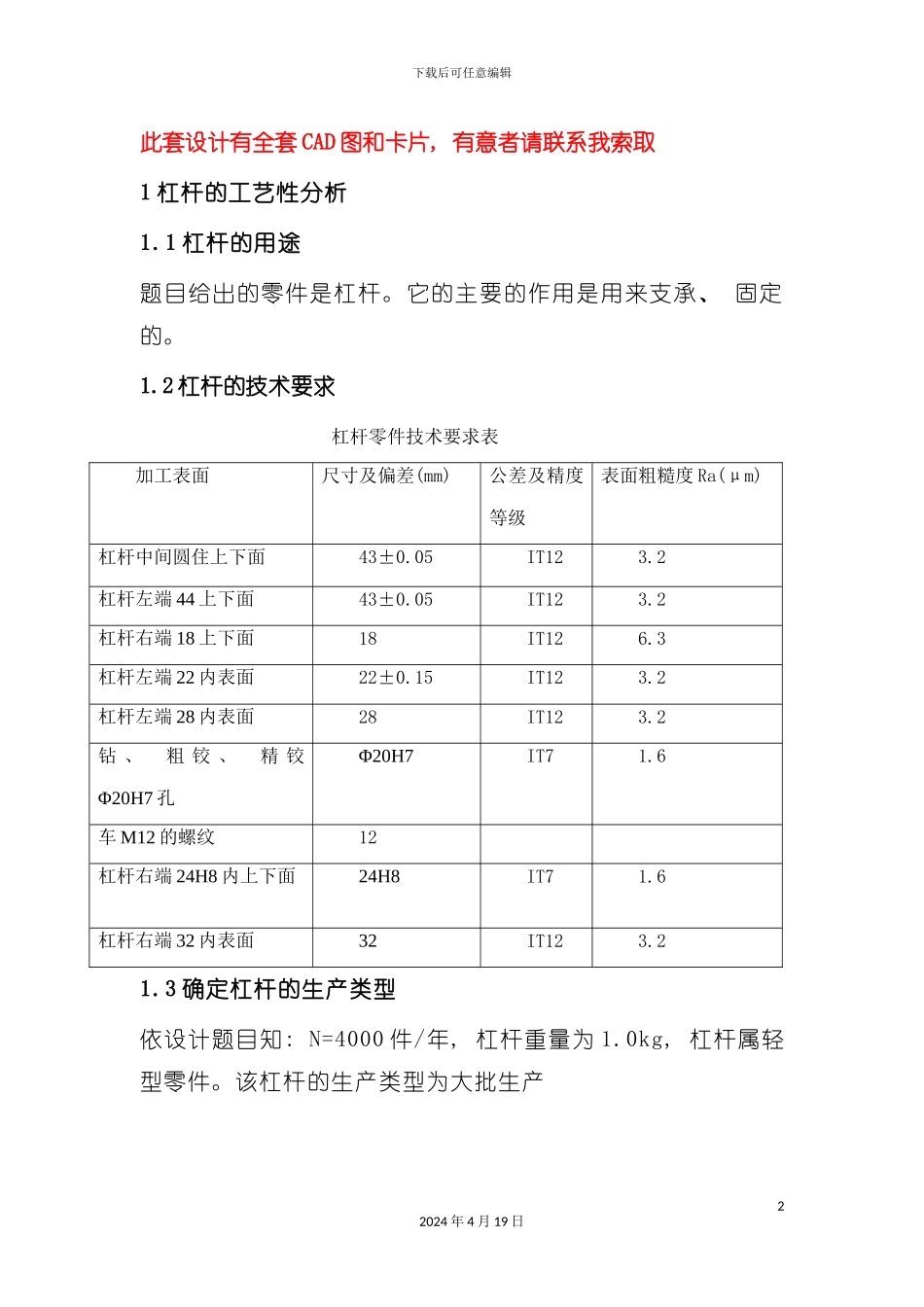

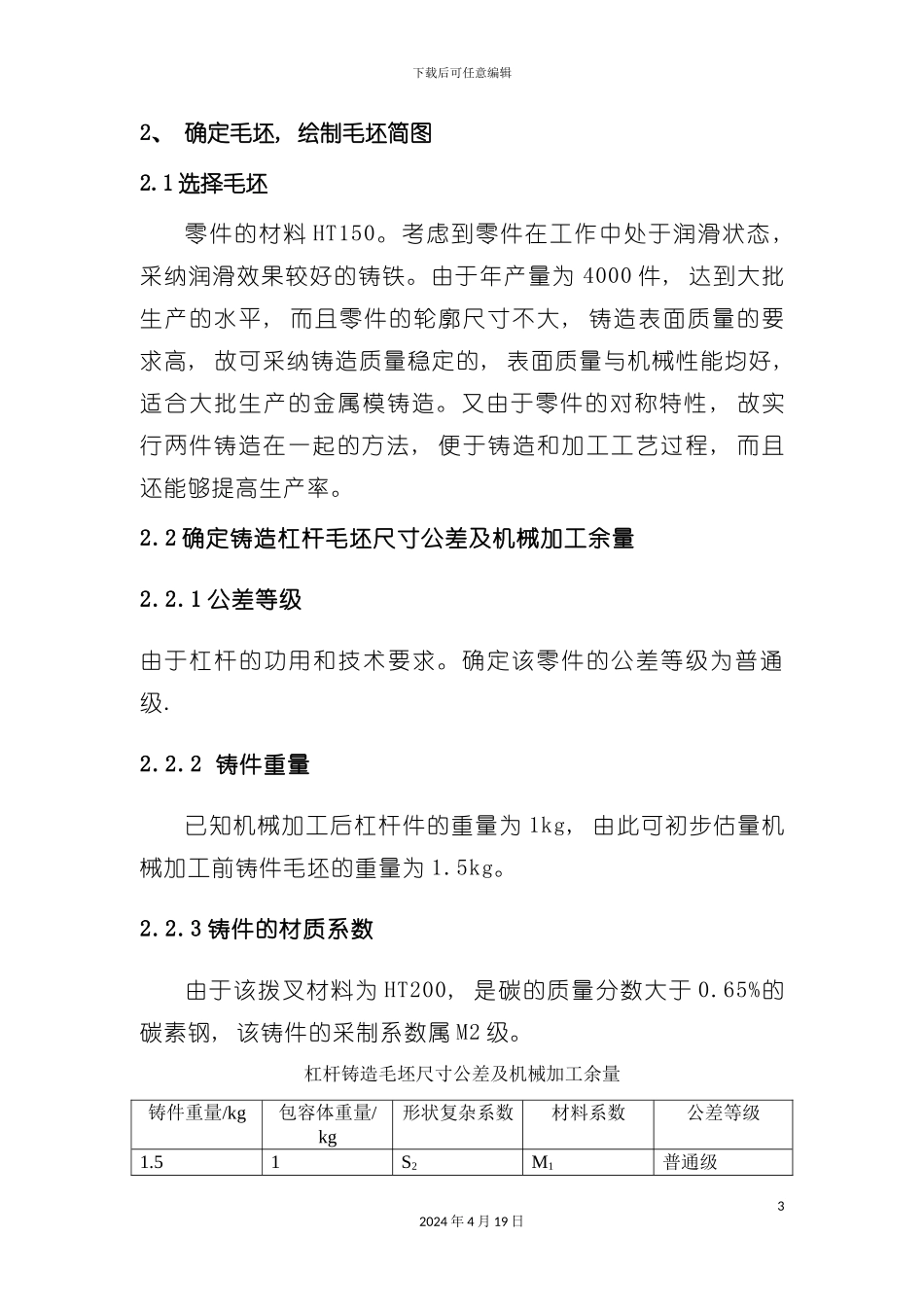

下载后可任意编辑设计杠杆零件加工工艺规程及钻削 Φ孔工序专用夹具模板12024 年 4 月 19 日下载后可任意编辑此套设计有全套 CAD 图和卡片, 有意者请联系我索取1 杠杆的工艺性分析1.1 杠杆的用途题目给出的零件是杠杆。它的主要的作用是用来支承、 固定的。1.2 杠杆的技术要求杠杆零件技术要求表加工表面尺寸及偏差(mm)公差及精度等级表面粗糙度 Ra(μm)杠杆中间圆住上下面43±0.05IT123.2杠杆左端 44 上下面43±0.05IT123.2杠杆右端 18 上下面18IT126.3杠杆左端 22 内表面22±0.15IT123.2杠杆左端 28 内表面28IT12 3.2钻 、 粗 铰 、 精 铰Φ20H7 孔Φ20H7IT71.6车 M12 的螺纹12杠杆右端 24H8 内上下面24H8 IT71.6杠杆右端 32 内表面32IT123.21.3 确定杠杆的生产类型依设计题目知: N=4000 件/年, 杠杆重量为 1.0kg, 杠杆属轻型零件。该杠杆的生产类型为大批生产22024 年 4 月 19 日下载后可任意编辑2、 确定毛坯, 绘制毛坯简图2.1 选择毛坯零件的材料 HT150。考虑到零件在工作中处于润滑状态 , 采纳润滑效果较好的铸铁。由于年产量为 4000 件, 达到大批生产的水平, 而且零件的轮廓尺寸不大, 铸造表面质量的要求高, 故可采纳铸造质量稳定的, 表面质量与机械性能均好, 适合大批生产的金属模铸造。又由于零件的对称特性 , 故实行两件铸造在一起的方法, 便于铸造和加工工艺过程, 而且还能够提高生产率。2.2 确定铸造杠杆毛坯尺寸公差及机械加工余量2.2.1 公差等级由于杠杆的功用和技术要求。确定该零件的公差等级为普通级.2.2.2 铸件重量 已知机械加工后杠杆件的重量为 1kg, 由此可初步估量机械加工前铸件毛坯的重量为 1.5kg。2.2.3 铸件的材质系数由于该拨叉材料为 HT200, 是碳的质量分数大于 0.65%的碳素钢, 该铸件的采制系数属 M2 级。杠杆铸造毛坯尺寸公差及机械加工余量铸件重量/kg包容体重量/kg形状复杂系数材料系数公差等级1.51S2M1普通级32024 年 4 月 19 日下载后可任意编辑项目/mm机械加工余量/mm尺寸公差/mm备注宽度 441.448.2±2.8厚度 24H8120.7±2.3厚度 22118.7±2.3孔径 ø20H7116.7±2.33 拟定工艺路线3.1 选择定位基准定位基准有粗基准和精基准之分, 一般先确定精基准, 然后再确定粗基准。3.1.1 粗基准的选择以零件的小头上端面为主要的定位粗基准, 以两个小头孔外圆表面为辅助粗基准。3.1.2 精基准的选择考虑要保证零件的加工精...
