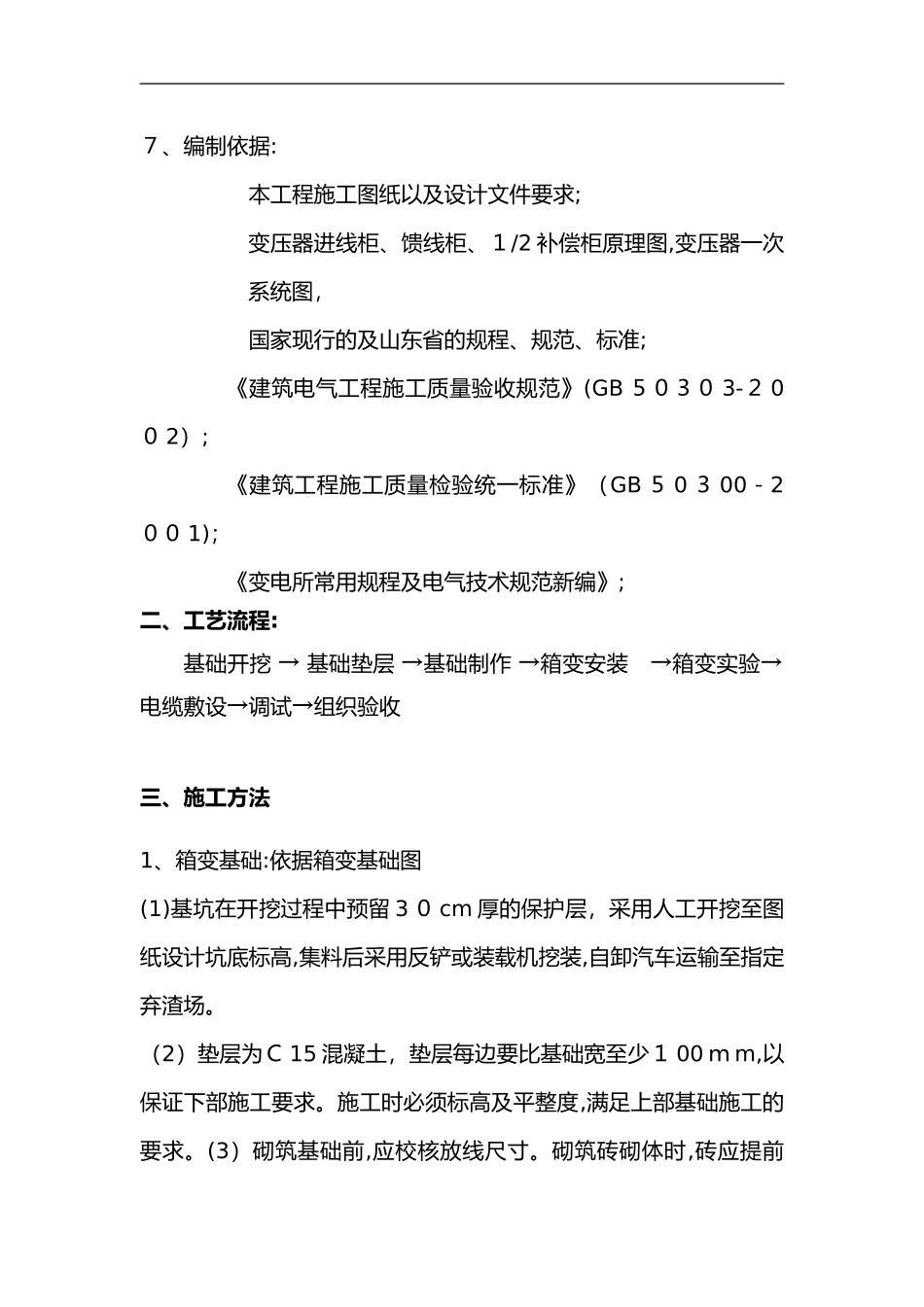

北海经济开发区循环经济产业园公租房项目室外箱变工程施工方案北海经济开发区循环经济产业园公租房项目室外箱变工程施工方案一、工程概况1、建设单位:滨州北海房地产开发建设有限公司2、工程名称：北海经济开发区循环经济产业园公租房项目室外箱变工程3、箱变位置:1、2#箱变位于公租房项目5#楼南，3、4#箱变位于17#楼南4、建设规模：2台6３0ＫVA，2台１00０ＫVＡ5、工程内容：１０ＫＶ电缆敷设，箱变安装、调试，低压电缆敷设至单元楼接线箱6、负荷等级:均为三级负荷。10ＫＶ高压电源引入由当地电业局负责。７、编制依据:本工程施工图纸以及设计文件要求;变压器进线柜、馈线柜、１/2补偿柜原理图,变压器一次系统图，国家现行的及山东省的规程、规范、标准;《建筑电气工程施工质量验收规范》(GB５０３０3-２0０2）;《建筑工程施工质量检验统一标准》（GB５0３00－2００1)；《变电所常用规程及电气技术规范新编》;二、工艺流程:基础开挖→基础垫层→基础制作→箱变安装→箱变实验→电缆敷设→调试→组织验收三、施工方法1、箱变基础:依据箱变基础图(1)基坑在开挖过程中预留3０cm厚的保护层，采用人工开挖至图纸设计坑底标高,集料后采用反铲或装载机挖装,自卸汽车运输至指定弃渣场。（2）垫层为Ｃ15混凝土，垫层每边要比基础宽至少１00ｍm,以保证下部施工要求。施工时必须标高及平整度,满足上部基础施工的要求。(3）砌筑基础前,应校核放线尺寸。砌筑砖砌体时,砖应提前1~2d浇水湿润。砌砖工程当采用铺浆法砌筑,铺浆长度不得超过750mｍ。砖墙的内外侧用1:２防水砂浆抹面２0ｍｍ。砌筑顺序顺序应符合规定,基底标高不同时，应从低处砌起,并应由高处向低处搭砌，当设计无要求时，搭接长度不应小于基础扩大部分的高度。砌体的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎,搓槎。设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意,不得打砸墙体和在墙体上开凿水平沟。砌筑砂浆应通过试配确定配合比。砂浆现场拌制时,各组分材料采用重量计量。(4)基础施工采用木模板,模板用前刷隔离剂备用。模板支设前，木模板表面要刨光并刷油。板支设时,外边模板采用固定配型模板,模板之间竖缝满打卡子。模板外侧采用脚手管围檩加固，外侧打地桩用斜撑加固。(５）基础混凝土需一次浇筑完成，混凝土浇筑需按浇筑顺序直接将其倒入模板中,对基础混凝土施工采取直接有效的措施,防止混凝土内外温差所引起的温度应力,造成混凝土裂缝。振动棒振捣时,混凝土振捣需按浇筑顺序方向采取斜向振捣法进行,振动棒与混凝土表面成一定角度,约40～5０度，插点的间距以50０mm为宜,以防漏振,振捣时混凝土表面出现翻浆，溢出气泡为止。振捣混凝土时应避免振动棒碰撞模板，防止模板偏移或错位。每点混凝土的振捣时间不要过长，以出现浮浆不下沉为原则，防止发生过振现象。预埋铁件时，相对尺寸严格按照设计图纸施工,水平度允许误差2ｍm。浇筑完毕后,及时覆盖棉被,防止混凝土受冻。（6）、土方回填料料源为基础开挖时暂存在开挖基坑附近的开挖料,人工配合装载机分层回填并整平,打夯机夯实,达到设计密实度要求。分层厚度应根据现场试验确定。2、电缆敷设:按照图纸设计敷设，10KＶ高压电缆３＊９５，3＊120两路接至箱变。(１）施工准备结束后，根据施上进度安排及电缆电线到货情况，并结合现场施上的实际情况,组织安排详细的电缆及接线计划。（2)首先应进行电缆敷设,依据施工计划，组织安排电缆的运输及存放。运输过程中需有专业人员负责指挥。(３）电缆轴在吊起及装车时不得超载，木质电缆轴吊运时,需要在电缆轴心穿一根强度足够载荷整轴电缆重量的钢管或钢棒,然后钢丝绳套牢钢管两端且钢丝距钢管两端的距离大于30０ｍｍ.(4)钢质电缆轴可用钢丝绳穿过轴心直接吊运，起吊前应仔细观察钢架是否焊接牢固;起吊速度应缓慢进行。(5)电缆轴在运输车辆上应按径向排列，且需要以100x100木方卡住,避兔电缆轴在运输车辆行走时,前后滚动。(6)电缆的架设地点应选好,以敷设方便为准,一般应在电缆起止点附近为宜。架设时,应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。(7）电缆敷设时，严格按照要求铺砂盖砖，...
