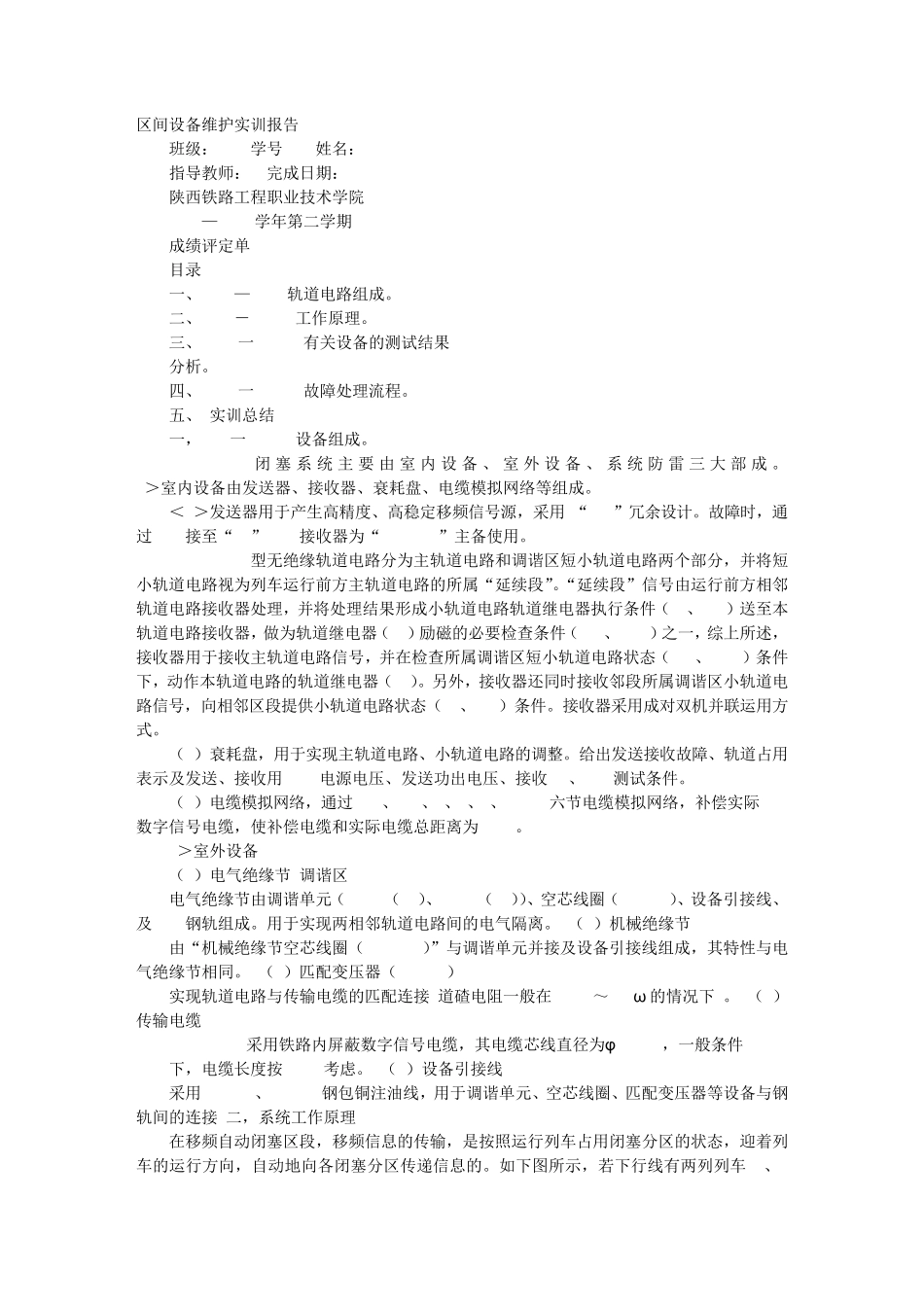

区间设备维护实训报告 班级： 学号: 姓名： 指导教师： 完成日期： 陕西铁路工程职业技术学院 2013—2014学年第二学期 成绩评定单 目录 一、 zpw—2000轨道电路组成。 二、 zpw－2000a工作原理。 三、 zpw一 2000a有关设备的测试结果 分析。 四、 zpw一 2000a故障处理流程。 五、 实训总结 一，zpw一 2000a设备组成。 zpw-2000a闭 塞 系 统 主 要 由 室 内 设备、 室 外 设备、 系 统 防 雷 三 大 部 成。 1＞室内设备由发送器、接收器、衰耗盘、电缆模拟网络等组成。 ＜1＞发送器用于产生高精度、高稳定移频信号源，采用 “n+1”冗余设计。故障时，通过 fbj接至“+1”fs. 接收器为“0.5+0.5”主备使用。 zpw-2000a型无绝缘轨道电路分为主轨道电路和调谐区短小轨道电路两个部分，并将短小轨道电路视为列车运行前方主轨道电路的所属“延续段”。“延续段”信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路轨道继电器执行条件（xg、xgh）送至本轨道电路接收器，做为轨道继电器（gj）励磁的必要检查条件（xgj、xgjh）之一，综上所述，接收器用于接收主轨道电路信号，并在检查所属调谐区短小轨道电路状态（xgj、xgjh）条件下，动作本轨道电路的轨道继电器（gj）。另外，接收器还同时接收邻段所属调谐区小轨道电路信号，向相邻区段提供小轨道电路状态（xg、xgh）条件。接收器采用成对双机并联运用方式。 （3）衰耗盘，用于实现主轨道电路、小轨道电路的调整。给出发送接收故障、轨道占用表示及发送、接收用+24v电源电压、发送功出电压、接收 gj、xgj测试条件。 （4）电缆模拟网络，通过 0.5、0.5、1、2、2、2*2km六节电缆模拟网络，补偿实际 spt数字信号电缆，使补偿电缆和实际电缆总距离为 10km。 2＞室外设备 （1）电气绝缘节(调谐区) 电气绝缘节由调谐单元（zw.t1（f1）、zw.t1（f2））、空芯线圈（zw.xk1）、设备引接线、及 29m钢轨组成。用于实现两相邻轨道电路间的电气隔离。 （2）机械绝缘节 由“机械绝缘节空芯线圈（zpw.xkj）”与调谐单元并接及设备引接线组成，其特性与电气绝缘节相同。 （3）匹配变压器（zpw.bp） 实现轨道电路与传输电缆的匹配连接(道碴电阻一般在 0.25～1.0ω 的情况下)。 （5）传输电缆 zpw-2000a采用铁路内屏蔽数字信号电缆，其电缆芯线直径为φ 1.0mm，一般条件 下，电缆长度按 10km考虑。 （6）设备引接线 采用 3600mm...
