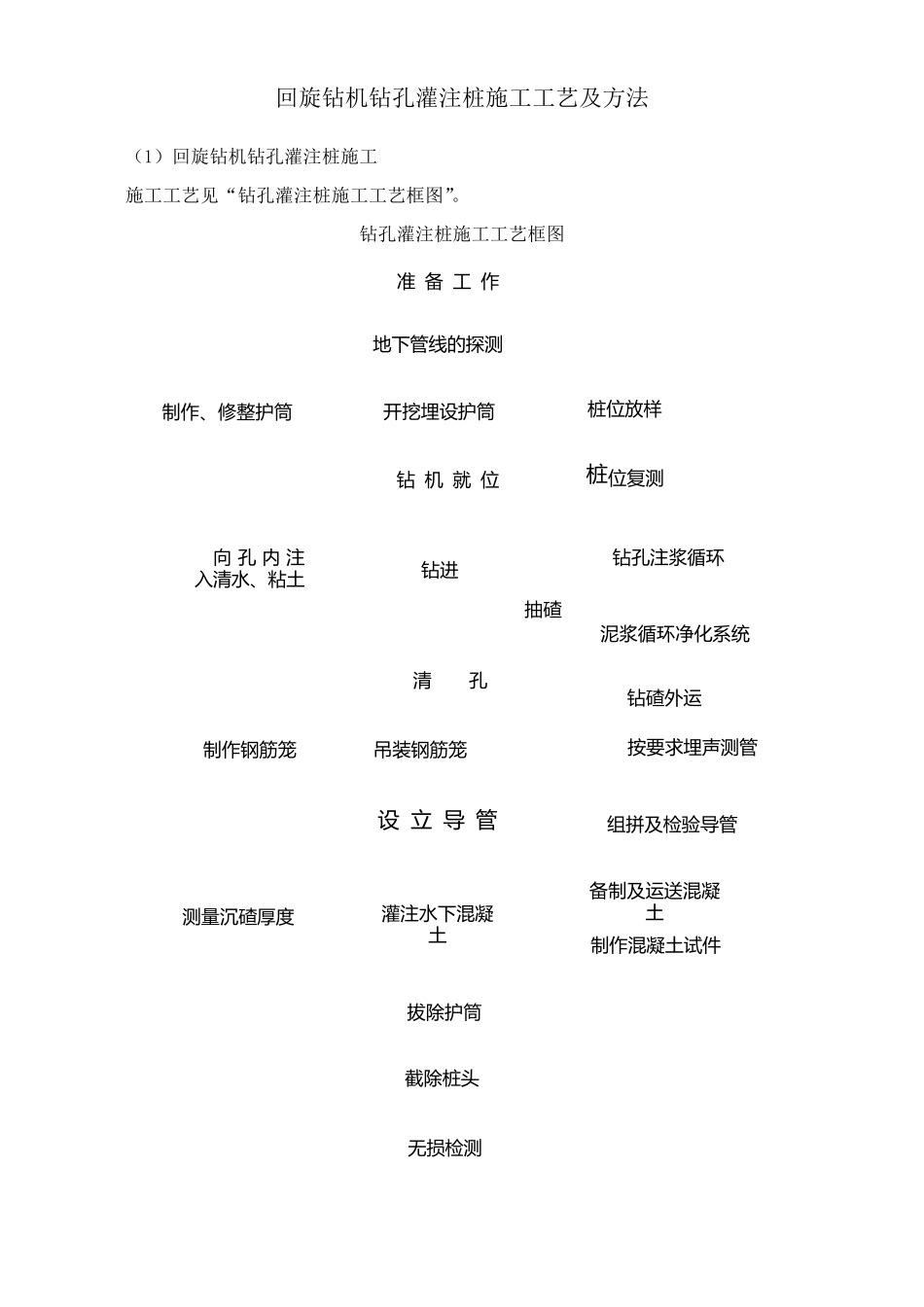

回旋钻机钻孔灌注桩施工工艺及方法 （1）回旋钻机钻孔灌注桩施工 施工工艺见“钻孔灌注桩施工工艺框图”。 钻孔灌注桩施工工艺框图 准 备 工 作 开 挖 埋 设 护 筒 制 作 、修整护 筒 钻 机 就 位 钻进 钻孔注浆循环 泥浆循环净化系统 清 孔 钻碴外运 吊装钢筋笼 制 作 钢筋笼 组拼及检验导管 设 立 导 管 备 制 及运送混凝土 测量沉碴厚度 灌注水下混凝土 拔除护 筒 截除桩头 桩位复测 抽碴 向 孔 内 注入清水、粘土 制 作 混凝土试件 桩位放样 地下管线的探测 无损检测 按要求埋 声测管 （2）钻孔施工 ①场地布置及平整 根据墩位及现场情况，合理布置电路、水路、场地，设置泥浆循环和净化系统。 ②桩位测量及埋设护筒 技术要求：护筒埋设平面位置偏差不大于 5cm，垂直度偏差不大于 1%。 平整场地后，测设桩位，然后人工开挖埋设钢护筒。护筒底端要穿过 回填地层。护筒顶宜高出地面 0.3m，护筒内径宜比设计桩径大 200mm－400mm，护筒埋深宜为2-4m，本工点主要采用 2.5m 和 3.0m 两种钢护筒，护筒埋设时人工夯填粘性土至护筒底 0.5m以下，其埋深不得小于 1.5m。埋设完成后，通过吊环将护筒固定在钻机轨道上。 ③泥浆制备：准备足够数量的造浆用膨润土或粘土。设置好泥浆净化池和泥浆净化沟。其泥浆指标见下表： 泥浆主要性能和指标 钻孔方法 地层情况 泥浆性能指标 相对密度ｒ 黏度（Pa.s） 胶体率（％） 正循环钻机 黏性土 1.05～1.20 16～22 90～95 砂性土及松软易坍地层 1.20～1.45 19～28 90～95 反循环钻机 黏性土 1.02～1.06 16～20 95 砂性土及松软易坍地层 1.00～1.10 19～28 95 ④钻机就位 技术要求：钻杆中轴线和护筒中心应 在同 一 垂线上，偏差不大于 20mm; 桩机定位要准确 、水平、垂直、稳 固,钻机导 杆中心线、回旋 盘 中心线、护筒中心线应 保持 在同 一 直线。顶端用缆 风 绳 对称 栓 牢 拉 紧 ，使 钻机保 持 平稳 。安 装 泥浆泵 接 通电源 试 机不下沉 后，开始 钻孔作 业 。 ⑤ 钻孔 采用钻机孔，钻进 过程 中，护筒内的泥浆标高应 始 终 高于孔外 水位或地下水 1.5～2.0m，同 时钻进 过程 中认 真 填好钻孔记 录 表。钻孔一 次 成孔，不得中途 停 顿 。 ⑥ 清 孔 a.技术要求：沉 淀 厚 度不大于 300mm；泥浆指标相对密度：1.03～1.10；粘度：...
