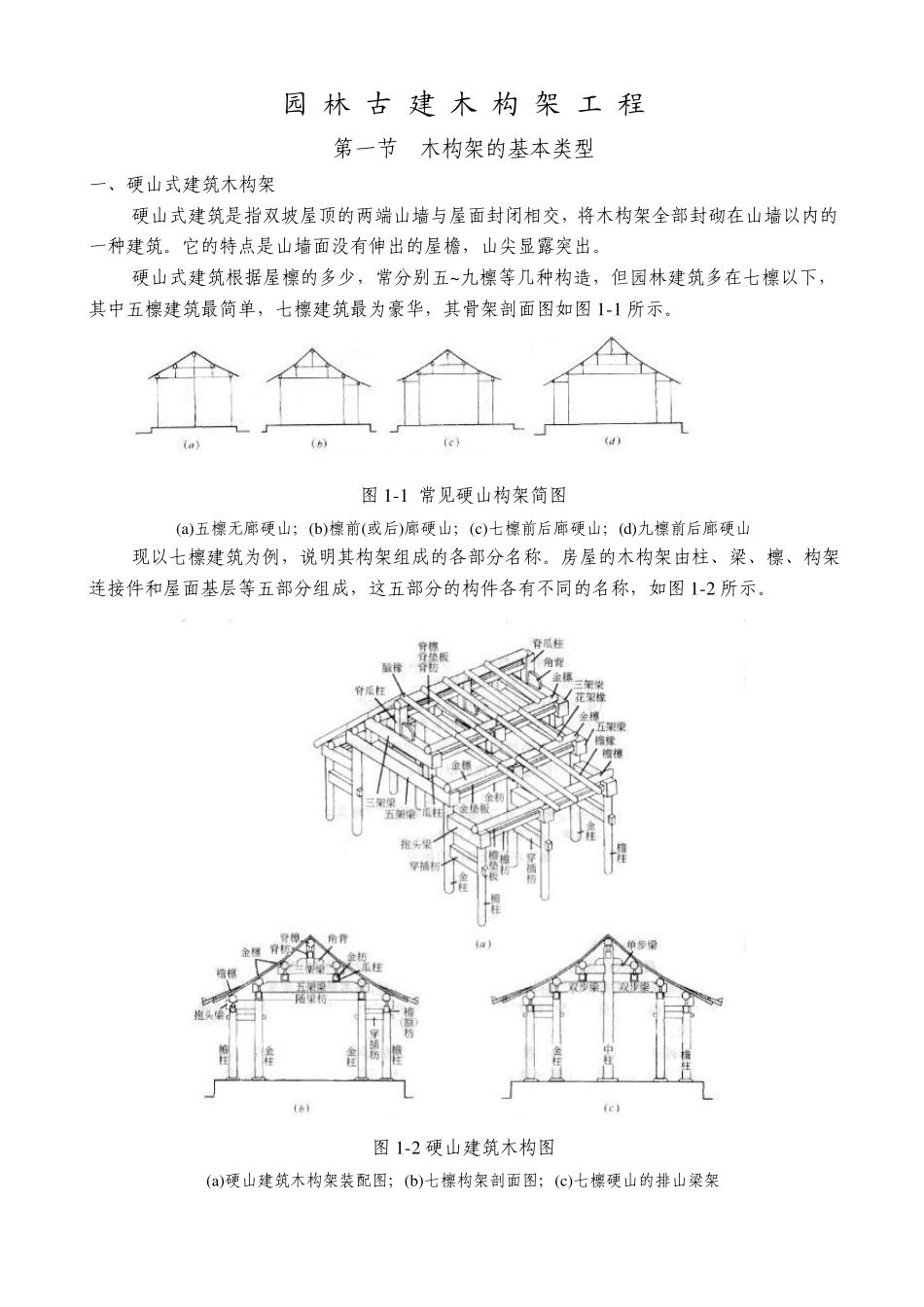

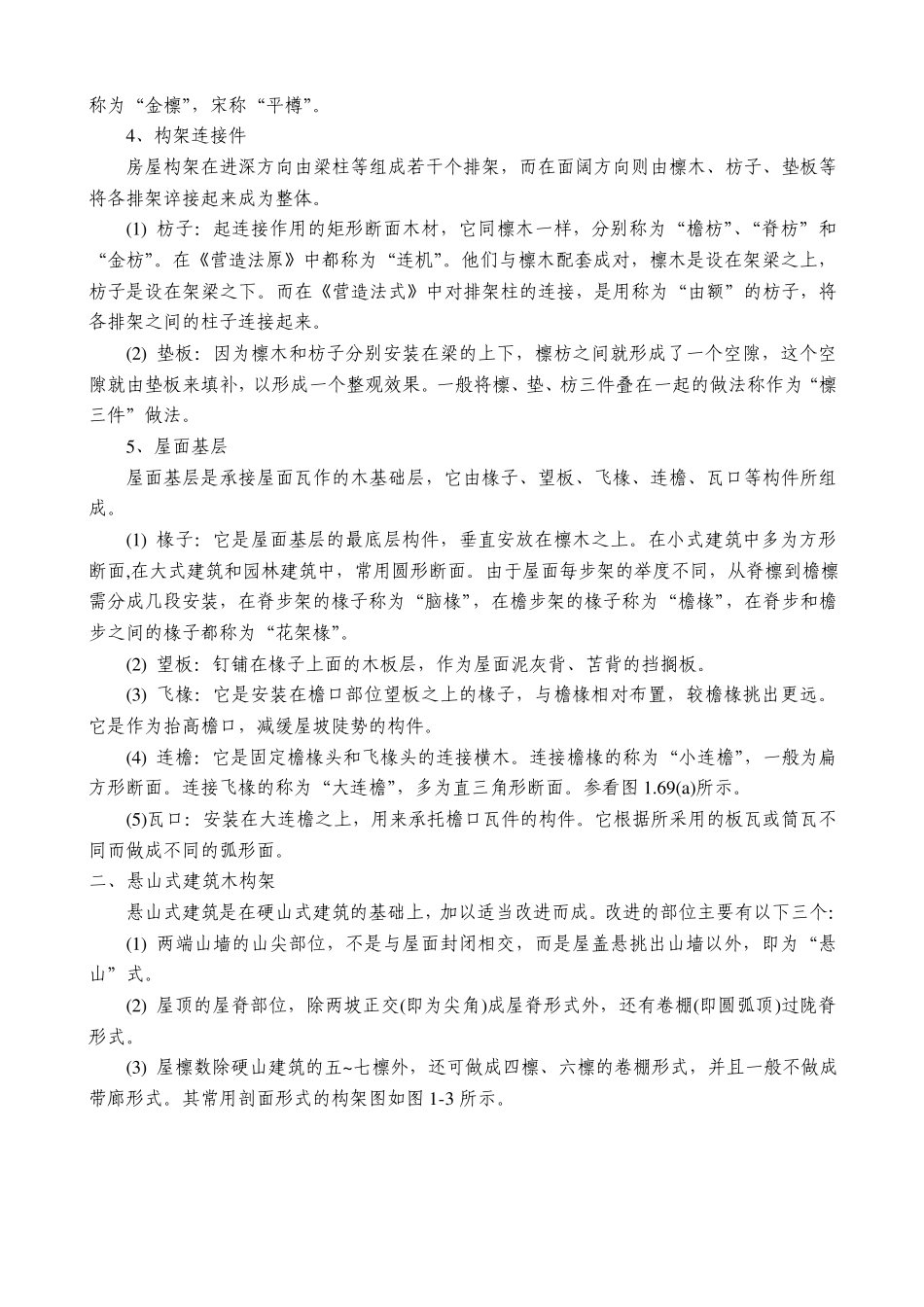

园 林 古 建 木 构 架 工 程 第一节 木构架的基本类型 一、硬山式建筑木构架 硬山式建筑是指双坡屋顶的两端山墙与屋面封闭相交，将木构架全部封砌在山墙以内的一种建筑。它的特点是山墙面没有伸出的屋檐，山尖显露突出。 硬山式建筑根据屋檩的多少，常分别五~九檩等几种构造，但园林建筑多在七檩以下，其中五檩建筑最简单，七檩建筑最为豪华，其骨架剖面图如图 1-1 所示。 图 1-1 常见硬山构架简图 (a)五檩无廊硬山；(b)檩前(或后)廊硬山；(c)七檩前后廊硬山；(d)九檩前后廊硬山 现以七檩建筑为例，说明其构架组成的各部分名称。房屋的木构架由柱、梁、檩、构架连接件和屋面基层等五部分组成，这五部分的构件各有不同的名称，如图 1-2 所示。 图 1-2 硬山建筑木构图 (a)硬山建筑木构架装配图；(b)七檩构架剖面图；(c)七檩硬山的排山梁架 1、柱子构件 柱子是直立支承受力构件，在硬山式建筑中，依其位臵和功用不同分为：檐柱、金柱、瓜柱及山柱等。 (1) 檐柱：即房屋前后檐最外排的柱子，前面的叫前檐柱、后面的叫后檐柱。 (2) 金柱：即房屋前后檐内排的柱子，宋称“内柱”，清叫“金柱”。 (3) 瓜柱：它是指立于下面大梁上用来支承上面梁架的短柱，有的称为“童柱”。在屋脊部位支承脊檩的叫“脊瓜柱或脊童柱”，其他部位叫“瓜柱或金童柱”。但脊瓜柱因其独立较高，其上没有梁架连接，直接支承脊檩，这样其稳定性就差，因此常在柱脚处，辅以稳定的木块称为“角背”。而其他瓜柱因梁架的垂直距离不同而有高低，但当瓜柱高度小于本身横向尺寸的，通常将这种矮瓜柱称为“托墩”，《营造法式》称为“侏儒柱”。 (4) 山柱：它是整个房屋构架最尽端，紧贴山墙一排梁中立于山尖位臵的柱子，它是硬山建筑中承接脊檩末端的主要支承构件，由地面直通脊檩是上述柱中最长的柱子，如图 1-2(c)所示。 2、横梁构件 梁是组成屋架的横向承托构件，在硬山式建筑中有架梁、抱头梁、随梁和穿插枋等。 (1) 架梁：它是横架于前后金柱之间承托瓜柱和檩木的构件，宋称“缘袱”，清叫“架梁”。它由所支承在它上面的檩木根数而命名，在屋架最上面的一根横梁，共支承有三根檩木，叫“三架梁”再往下一根横梁，在它以上有五根檩木，叫五架梁，如此类推，如图 1-2(b)所示。 但宋代对屋架最上面的一根梁，不是用来直接支承金檩，而主要是用来承托脊柱(有叫蜀柱)脊檩，故一般将它特称为“平梁”。再紧往下的一根梁，按去掉脊檩之外的...
