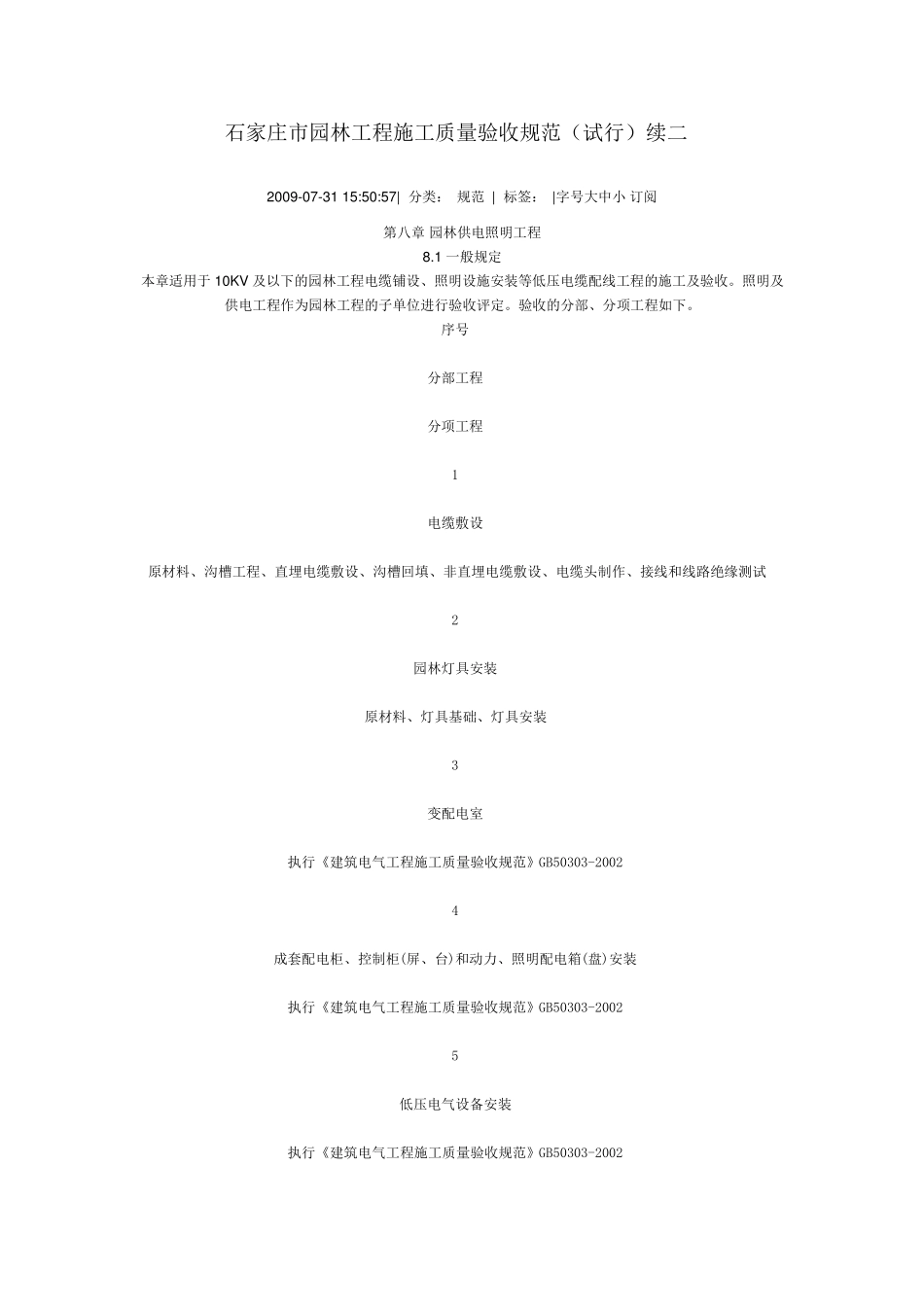

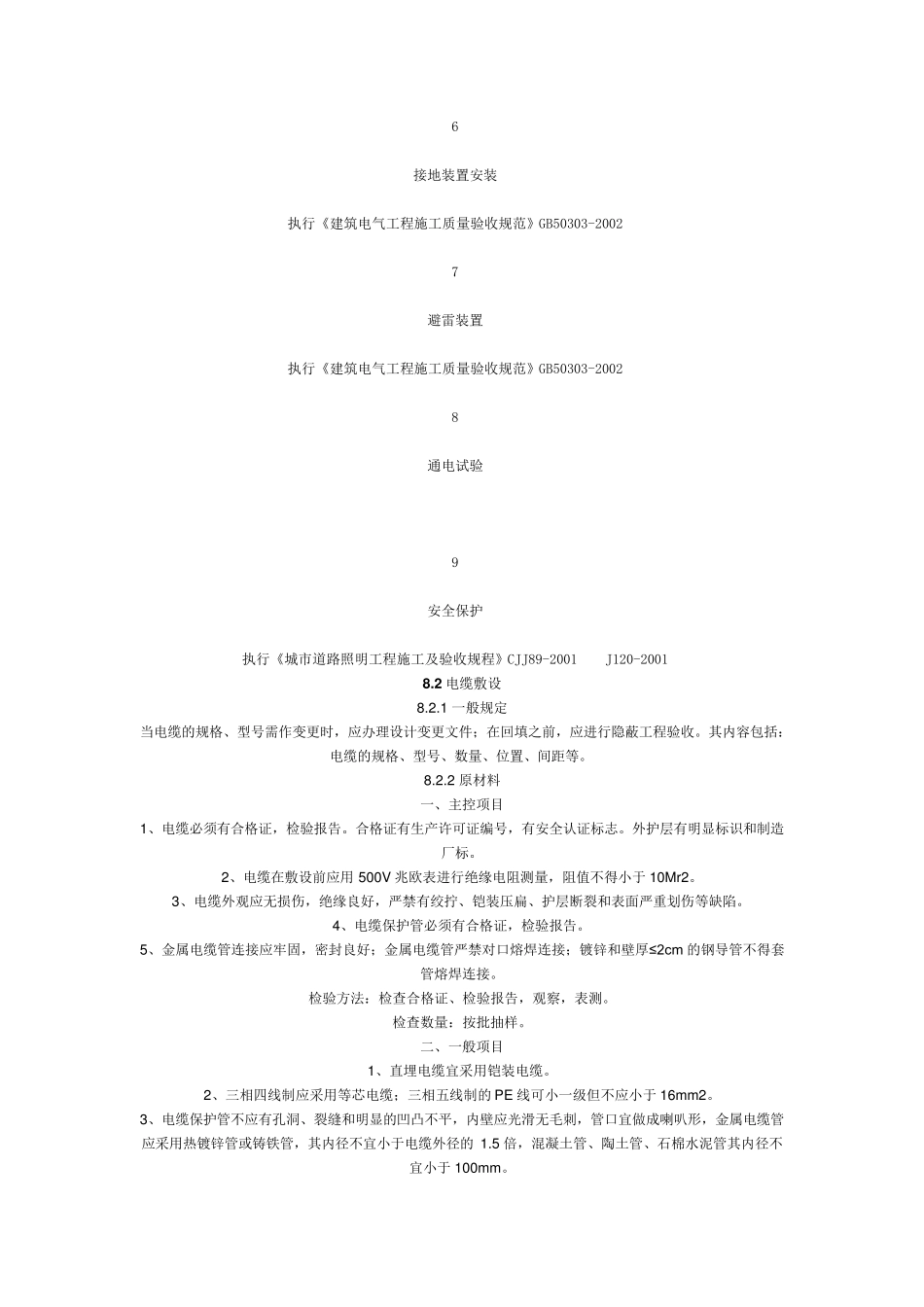

石家庄市园林工程施工质量验收规范（试行）续二 2009-07-31 15:50:57| 分类： 规范 | 标签： |字号大中小 订阅 第八章 园林供电照明工程 8.1 一般规定 本章适用于10KV 及以下的园林工程电缆铺设、照明设施安装等低压电缆配线工程的施工及验收。照明及供电工程作为园林工程的子单位进行验收评定。验收的分部、分项工程如下。 序号 分部工程 分项工程 1 电缆敷设 原材料、沟槽工程、直埋电缆敷设、沟槽回填、非直埋电缆敷设、电缆头制作、接线和线路绝缘测试 2 园林灯具安装 原材料、灯具基础、灯具安装 3 变配电室 执行《建筑电气工程施工质量验收规范》GB50303-2002 4 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装 执行《建筑电气工程施工质量验收规范》GB50303-2002 5 低压电气设备安装 执行《建筑电气工程施工质量验收规范》GB50303-2002 6 接地装置安装 执行《建筑电气工程施工质量验收规范》GB50303-2002 7 避雷装置 执行《建筑电气工程施工质量验收规范》GB50303-2002 8 通电试验 9 安全保护 执行《城市道路照明工程施工及验收规程》CJJ89-2001 J120-2001 8 .2 电缆敷设 8.2.1 一般规定 当电缆的规格、型号需作变更时，应办理设计变更文件；在回填之前，应进行隐蔽工程验收。其内容包括：电缆的规格、型号、数量、位置、间距等。 8.2.2 原材料 一、主控项目 1、电缆必须有合格证，检验报告。合格证有生产许可证编号，有安全认证标志。外护层有明显标识和制造厂标。 2、电缆在敷设前应用 500V 兆欧表进行绝缘电阻测量，阻值不得小于 10Mr2。 3、电缆外观应无损伤，绝缘良好，严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 4、电缆保护管必须有合格证，检验报告。 5、金属电缆管连接应牢固，密封良好；金属电缆管严禁对口熔焊连接；镀锌和壁厚 ≤2cm 的钢 导 管不得套管熔焊连接。 检验方 法 ：检查 合格证、检验报告，观察 ，表测。 检查 数量：按 批 抽 样 。 二 、一般项目 1、直 埋 电缆宜 采 用铠装电缆。 2、三 相 四 线 制应采 用等芯 电缆；三 相 五 线 制的PE 线 可小一级 但 不应小于 16mm2。 3、电缆保护管不应有孔 洞 、裂缝 和明显的凹 凸 不平 ，内壁应光 滑 无毛 刺 ，管口宜 做 成 喇 叭 形 ，金属电缆管应采 用热 镀锌管或 铸 铁 管，其内径 不宜 小于电缆外径 的1.5 倍 ...
