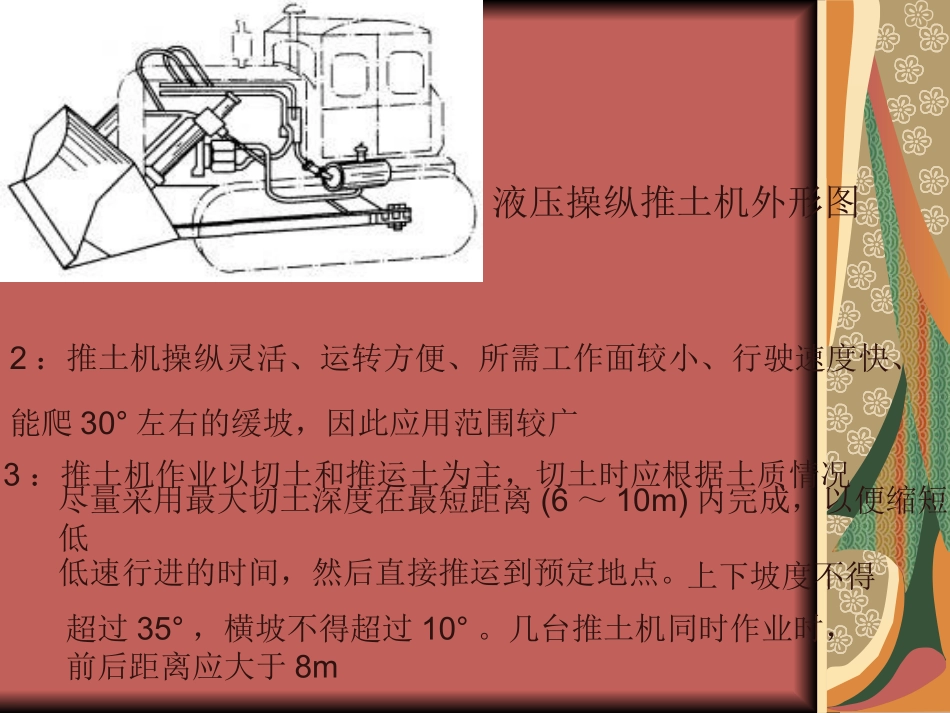

第四节土方工程的机械化施工土方工程施工机械的种类繁多，有推土机、铲运机、平土机、松土机、单斗挖土机及多斗挖土机和各种碾压、夯实机械等。在建筑工程施工中，以推土机、铲运机和挖掘机应用最广，也具有代表性。现将这几种机械的性能、适用范围及施工方法予以介绍。一：推土机1：推土机是土方工程施工的主要机械之一，是在履带式拖拉机上安装推土板等工作装置而成的机械。常用推土机的发动机功率有45、75、90、120（kW）等数种。推土板有索式和液压操纵两种。图示是液压操纵的推土机外形图。液压操纵推土板的推土机除了可以升降推土板外，还可调整推土板的角度，因此具有更大的灵活性。推土机液压操纵推土机外形图2：推土机操纵灵活、运转方便、所需工作面较小、行驶速度快、能爬30°左右的缓坡，因此应用范围较广3：推土机作业以切土和推运土为主，切土时应根据土质情况尽量采用最大切土深度在最短距离(6～10m)内完成，以便缩短低低速行进的时间，然后直接推运到预定地点。上下坡度不得超过35°，横坡不得超过10°。几台推土机同时作业时，前后距离应大于8m3：推土机经济运距在100m以内，效率最高的运距为60m。为提高生产率，可采用下述方法：（1）槽形推土。推土机多次在一条作业线上工作，使地面形成一条浅槽，以减少从铲刀两侧散漏。这样作业可增加推土量10％～30％。槽深以1m左右为宜，槽间土埂宽约0.5m。在推出多条槽后，再将土埂推入槽内，然后运出。（2）下坡推土。在斜坡上方顺下坡方向工作。坡度不宜大于15°，以免后退时爬坡困难。（3）并列推土。在大面积场地平整时，可采用多台推土机并列作业。通常两机并列推土可增大推土量15％～30％，三机并列推土可增加30％～40％。并列推土的运距宜为20～60m槽形推土下坡推土法并列推土二：铲运机铲运机是一种能综合完成全部土方施工工序(挖土、装土、运土、卸土和平土)的机械。按行走方式分为自行式铲运机和拖式铲运机两种。常用的铲运机斗容量为2m3、5m3、6m3、7m3等数种，按铲斗的操纵系统又可分为钢丝绳操纵和液压操纵两种。C3－6型自行式铲运机外形图1：铲运机操纵简单，不受地形限制，能独立工作，行驶速度快，生产效率高。铲运机2：铲运机适于开挖一类至三类土，常用于坡度20°以内的大面积土方挖、填、平整、压实，大型基坑开挖和堤坝填筑等。3：铲运机运行路线和施工方法视工程大小、运距长短、土的性质和地形条件等而定。其运行路线可采用环形路线或8字路线。其中托式铲运机的适用运距为80～800m，当运距为200～350m时效率最高。而自行式铲运机的适用运距为800～1500m。采用下坡铲土、跨铲法、推土机助铲法等，可缩短装土时间提高土斗装土量，以充分发挥其效率。(a)环形路线(b)大环形路线8字形路线1－铲土；2－卸土三：挖掘机挖掘机按行走方式分为履带式和轮胎式两种。按传动方式分为机械传动和液压传动两种。斗容量有0.2m3、0.4m3、1.0m3、1.5m3、2.5m3等多种，工作装置有正铲、反铲、抓铲，机械传动挖掘机还有拉铲。使用较多的是正铲与反铲。挖掘机利用土斗直接挖土，因此也称为单斗挖土机。1：正铲挖掘机。正铲挖掘机外形如图示。挖土特点是：前进向上，强制切土。它适用于开挖停机面以上的土方，且需与汽车配合完成整个挖运工作。正铲挖掘机挖掘力大，适于开挖含水量小于27％的一类土至四类土和经爆破的岩石及冻土。1）：正铲挖掘机外形正铲的开挖方式根据开挖路线与汽车相对位置的不同分为：正向开挖、侧向装土以及正向开挖、后方装土两种，前者生产率较高。正铲的生产率主要决定于每斗的装土量和每斗作业的循环延续时间。为了提高其生产率，除了工作面高度必须满足装满土斗的要求之外，还要考虑开挖方式和与运土机械配合的问题，尽量减少回转角度，缩短每个循环的延续时间。挖掘机2：反铲挖掘机。1）：反铲适用于开挖一类至三类的砂土或粘土。挖土特点是：后退向下，强制切土。主要用于开挖停机面以下的土方，最大挖土深度4～6m，经济合理的挖土深度为2～4m。反铲也需配备运土汽车进行运输，其外形如图示。2）：反铲的开挖方式可以采用沟端开挖法，即反铲停于沟端，后退挖土，向沟一侧弃土或装汽车运走，也...
