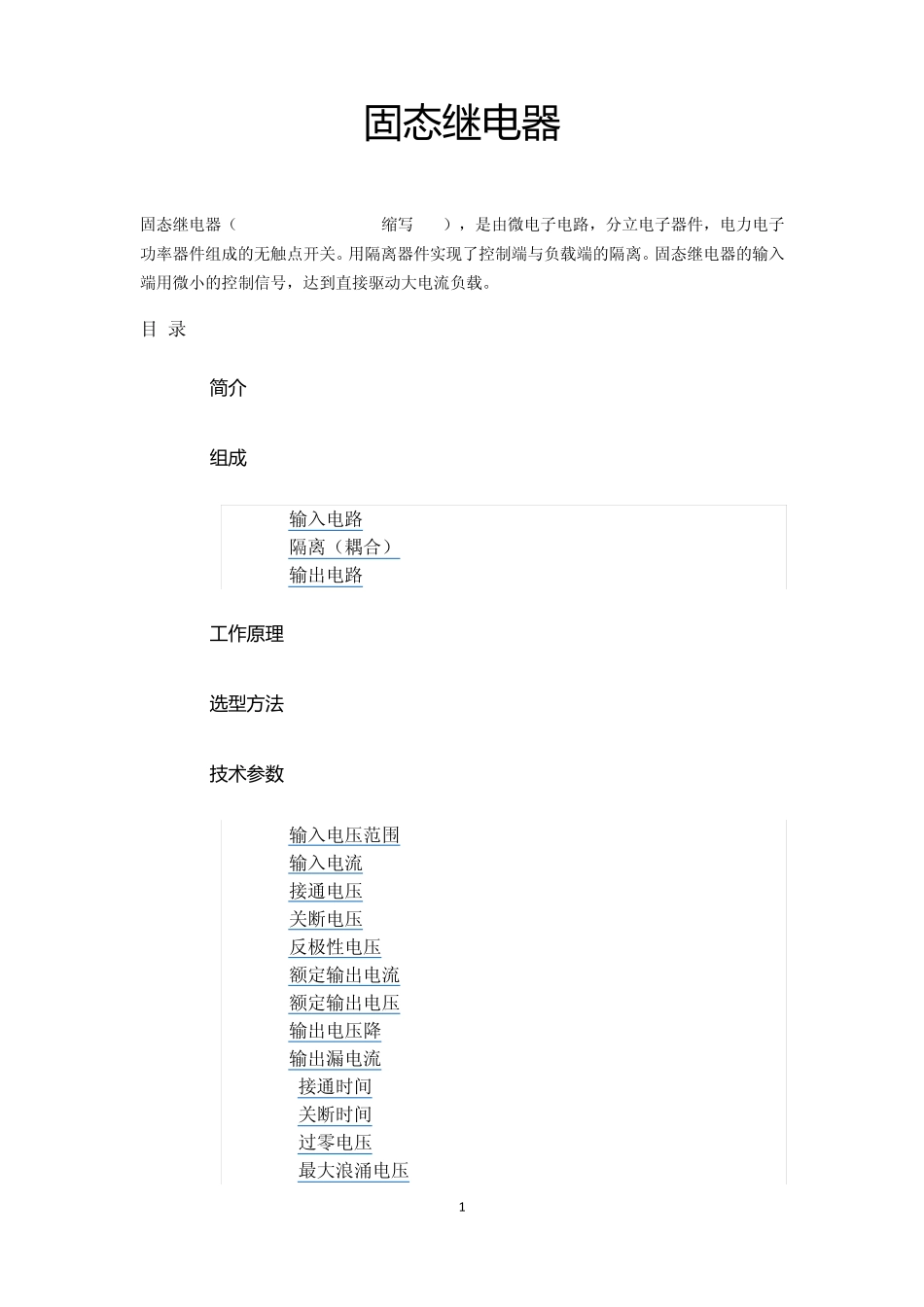

1 固 态 继 电 器 固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。 目 录 1简 介 2组成 1. 2.1 输入电路 2. 2.2 隔离(耦合) 3. 2.3 输出电路 3工作原理 4选型方法 5技术参数 1. 5.1 输入电压范围 2. 5.2 输入电流 3. 5.3 接通电压 4. 5.4 关断电压 5. 5.5 反极性电压 6. 5.6 额定输出电流 7. 5.7 额定输出电压 8. 5.8 输出电压降 9. 5.9 输出漏电流 10.5.10 接通时间 11.5.11 关断时间 12.5.12 过零电压 13.5.13 最大浪涌电压 2 14.5.14 电器系统峰值 15.5.15 电压指数上升率dv/dt 16.5.16 工作温度 6优 缺 点 1. 6.1 优点 2. 6.2 缺点 7注 意 事项 1. 7.1 封装和安装形式 2. 7.2 负载与SSR的选择 3. 7.3 过热问题 4. 7.4 过流、过压保护 5. 7.5 输入回路 6. 7.6 干扰 7. 7.7 安全及其他 8应用实例 1. 8.1 调压应用 2. 8.2 交流调功应用 3. 8.3 三相电流控制 9术语解释 10保养方法 1简介 固态继电器是具有隔离功能的无触点电子开关,在开关过程中无机械接触部件, 因此固态继电器除具有与电磁继电器一样的功能外,还具有逻辑电路兼容,耐振耐机械冲击,安装位置无限制,具有良好的防潮防霉防腐蚀性能,在防爆和防止臭氧污染方面的性能也极佳,输入功率小,灵敏度高,控制功率小,电磁兼容性好,噪声低和工作频率高等特点。固态继电器专用的固态继电器可以具有短路保3 护,过载保护和过热保护功能,与组合逻辑固化封装就可以实现用户需要的智能模块,直接用于控制系统中。固态继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械,遥控系统、工业自动化装置;信号灯、调光、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。 1、如何选择 SSR的型号规格 主要是选取适当的额定电流的固态继电器(SSR)除特别说明以外,整流、可控等功率模块亦然。 根据不同的负载类型来选用 SSR的额定电流。阻性负载、感性负载和容性负载在刚起动时瞬时电流较...
