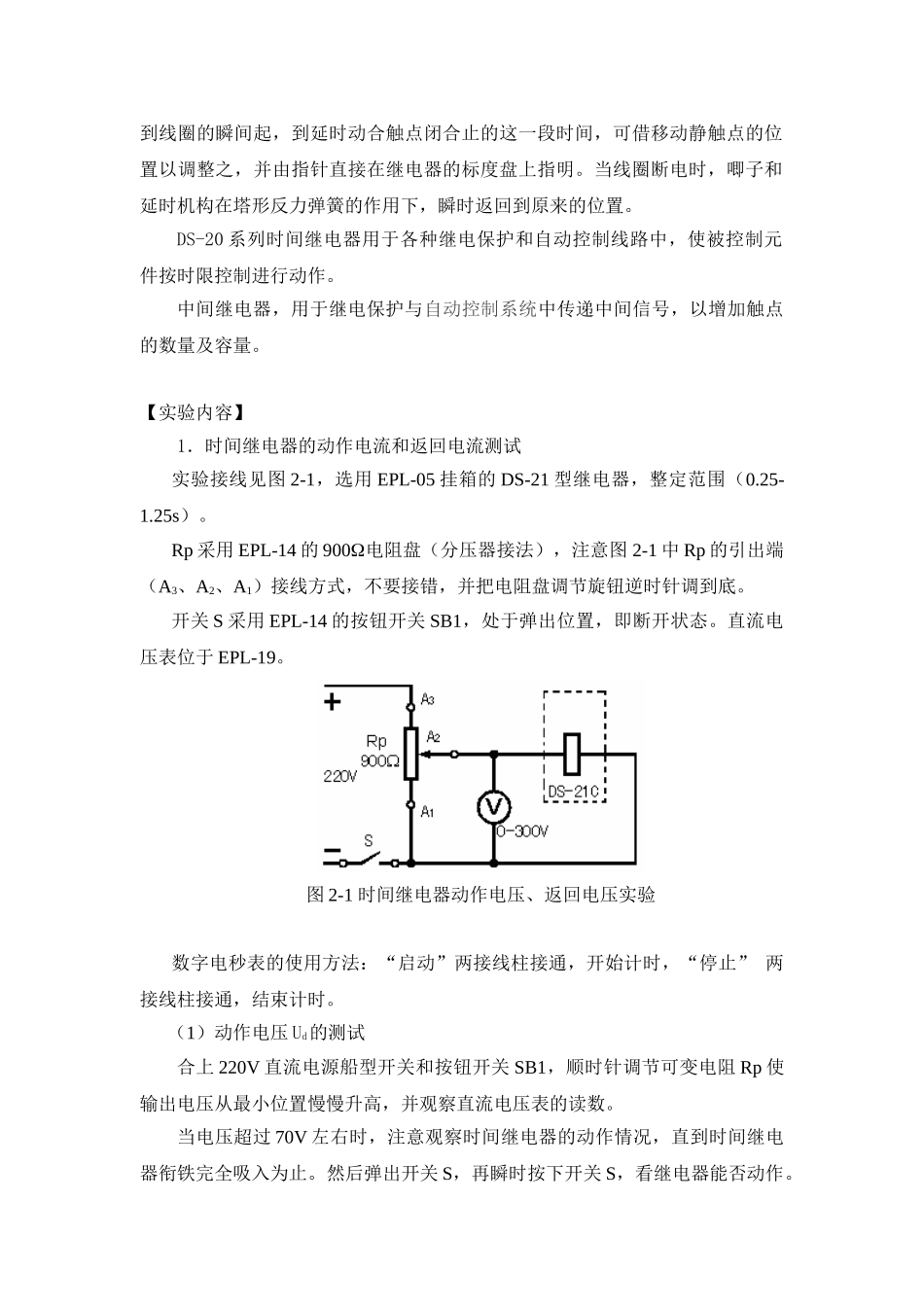

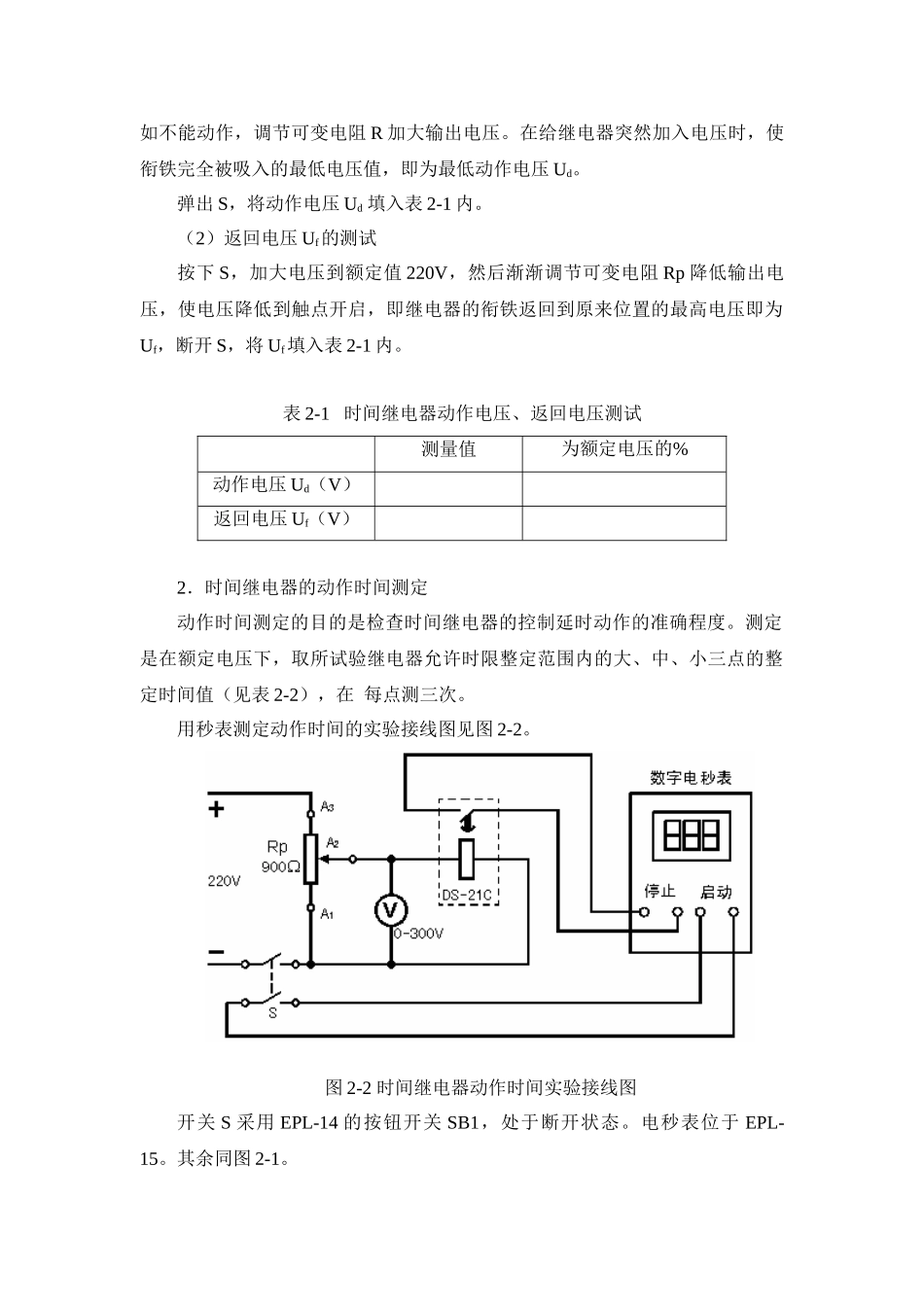

实验二 电磁型时间继电器和中间继电器实验【实验名称】电磁型时间继电器和中间继电器实验【实验目的】1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2.掌握时间继电器和中间继电器的的测试和调整方法。【预习要点】1.复习电磁型时间、中间继电器相关知识。2.影响起动电压、返回电压的因素是什么？【实验仪器设备】序号设备名称使 用 仪 器 名 称数量1控制屏12EPL-05继电器（二）—DS-21C 时间继电器13EPL-06继电器（四）—DZ-31B 中间继电器14EPL-11直流电源及母线15EPL-11直流电压表16EPL-12电秒表及相位仪17EPL-13光示牌18EPL-14按钮及电阻盘1【实验原理】DS-20 系列时间继电器为带有延时机构的吸入式电磁继电器。继电器具有一付瞬时转换触点，一付滑动延时动合主触点和一付终止延时动合主触点。当电压加在继电器线圈两端时，唧子（铁芯）被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终止触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。当线圈断电时，唧子和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。DS-20 系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制进行动作。中间继电器，用于继电保护与自动控制系统中传递中间信号，以增加触点的数量及容量。 【实验内容】1．时间继电器的动作电流和返回电流测试实验接线见图 2-1，选用 EPL-05 挂箱的 DS-21 型继电器，整定范围（0.25-1.25s）。Rp 采用 EPL-14 的 900电阻盘（分压器接法），注意图 2-1 中 Rp 的引出端（A3、A2、A1）接线方式，不要接错，并把电阻盘调节旋钮逆时针调到底。开关 S 采用 EPL-14 的按钮开关 SB1，处于弹出位置，即断开状态。直流电压表位于 EPL-19。图 2-1 时间继电器动作电压、返回电压实验数字电秒表的使用方法：“启动”两接线柱接通，开始计时，“停止” 两接线柱接通，结束计时。（1）动作电压 Ud的测试合上 220V 直流电源船型开关和按钮开关 SB1，顺时针调节可变电阻 Rp 使输出电压从最小位置慢慢升高，并观察直流电压表的读数。当电压超过 70V 左右时，注意观察时间继电器的动作情况，直到时间继电器衔铁完全吸入为止。然后弹出开关 S，再瞬时按下开关 S，看...
