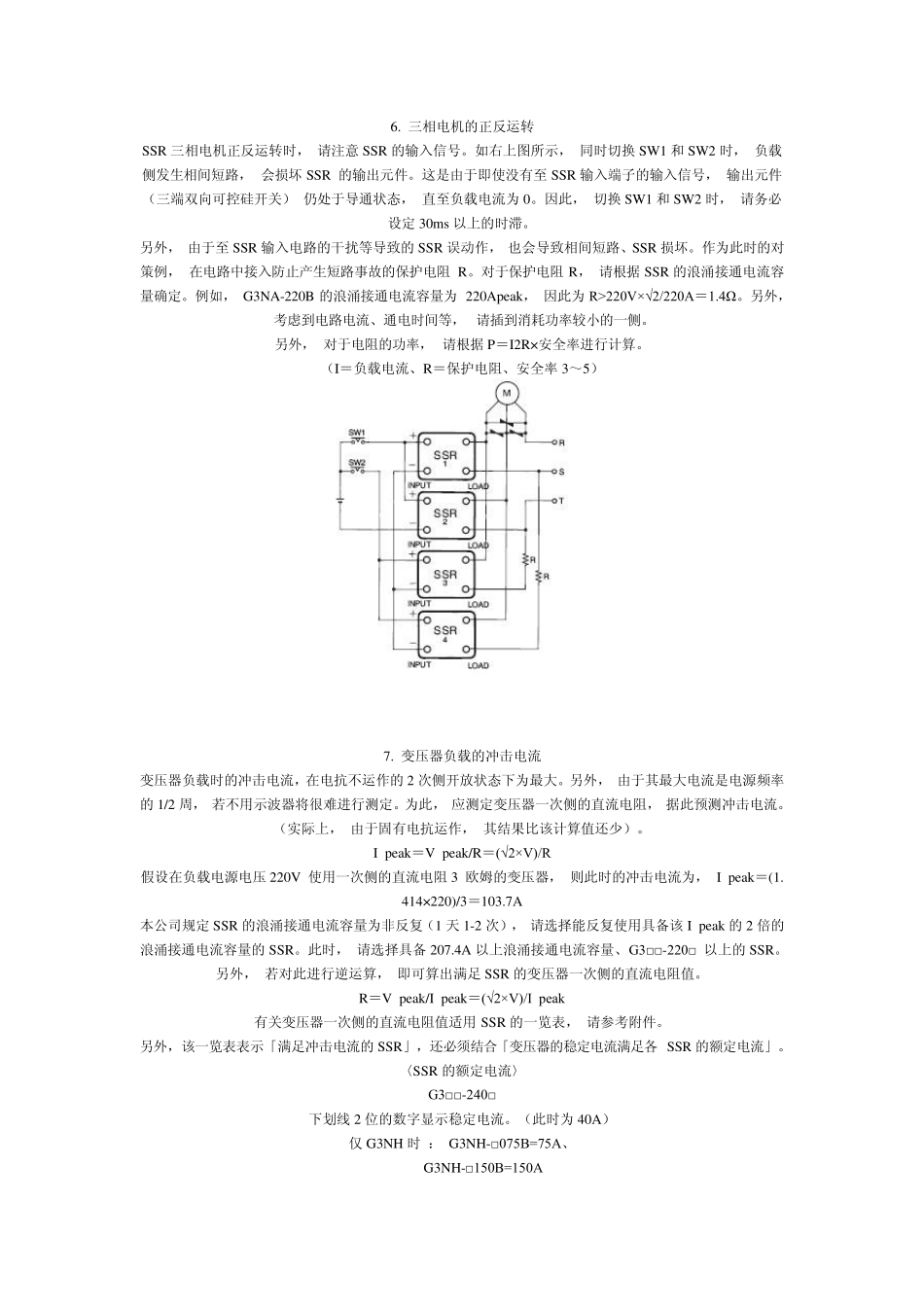

固态继电器应用电路图大全 ■应用电路图 1. 与传感器的连接 SSR 可直接连接接近开关、光电开关等传感器。 2. 白炽灯的闪烁控制 3.电气炉的温度控制 4. 单相感应电动机的正反运转 注 1. SR1、SSR2 其中一个为断开侧 SSR 的LOAD 端子间电压， 由于通过 LC 结合， 电压约为电源电压的2 倍， 请务必使用具备电源电压 2 倍以上的输出额定电压的SSR （例） 电源电压交流 100Ｖ的单相感应电动机的正反运转， 应使用有交流 200Ｖ以上输出电压的SSR 注 2. 切换 SW1 和 SW2 时， 请务必确保有 30ms以上的时滞。 5. 三相感应电动机的接通、断开控制 6. 三相电机的正反运转 SSR 三相电机正反运转时， 请注意SSR 的输入信号。如右上图所示， 同时切换SW1 和SW2 时， 负载侧发生相间短路， 会损坏SSR 的输出元件。这是由于即使没有至SSR 输入端子的输入信号， 输出元件（三端双向可控硅开关） 仍处于导通状态， 直至负载电流为0。因此， 切换SW1 和SW2 时， 请务必设定30ms 以上的时滞。 另外， 由于至SSR 输入电路的干扰等导致的SSR 误动作， 也会导致相间短路、SSR 损坏。作为此时的对策例， 在电路中接入防止产生短路事故的保护电阻 R。对于保护电阻 R， 请根据 SSR 的浪涌接通电流容量确定。例如， G3NA-220B 的浪涌接通电流容量为 220Apeak， 因此为R>220V×√2/220A＝1.4Ω。另外， 考虑到电路电流、通电时间等， 请插到消耗功率较小的一侧。 另外， 对于电阻的功率， 请根据 P＝I2R× 安全率进行计算。 （I＝负载电流、R＝保护电阻、安全率 3～5） 7. 变压器负载的冲击电流 变压器负载时的冲击电流，在电抗不运作的2 次侧开放状态下为最大。另外， 由于其最大电流是电源频率的1/2 周， 若不用示波器将很难进行测定。为此， 应测定变压器一次侧的直流电阻， 据此预测冲击电流。（实际上， 由于固有电抗运作， 其结果比该计算值还少）。 I peak＝V peak/R＝(√2×V)/R 假设在负载电源电压 220V 使用一次侧的直流电阻 3 欧姆的变压器， 则此时的冲击电流为， I peak＝(1.414× 220)/3＝103.7A 本公司规定SSR 的浪涌接通电流容量为非反复（1 天 1-2 次）， 请选择能反复使用具备该 I peak 的2 倍的浪涌接通电流容量的SSR。此时， 请选择具备 207.4A 以上浪涌接通电流容量、G3□□-220□ 以上的SSR。 另外， 若对此进行逆运算...
