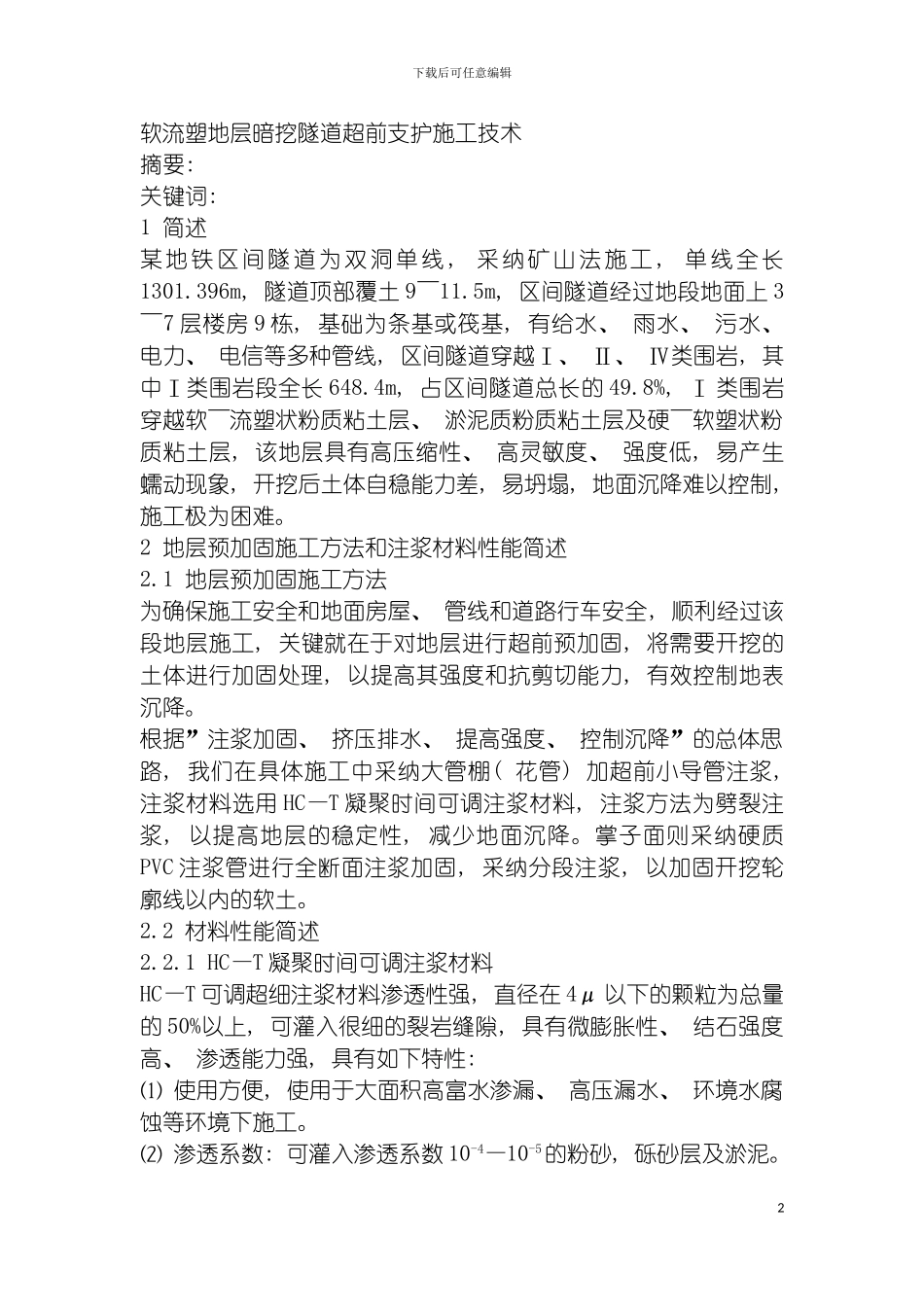

下载后可任意编辑软流塑地层暗挖隧道超前支护施工技术1下载后可任意编辑软流塑地层暗挖隧道超前支护施工技术摘要: 关键词: 1 简述某地铁区间隧道为双洞单线 , 采纳矿山法施工 , 单线全长1301.396m, 隧道顶部覆土 9～11.5m, 区间隧道经过地段地面上 3～7 层楼房 9 栋, 基础为条基或筏基, 有给水、 雨水、 污水、 电力、 电信等多种管线, 区间隧道穿越Ⅰ、 Ⅱ、 Ⅳ类围岩, 其中Ⅰ类围岩段全长 648.4m, 占区间隧道总长的 49.8%, Ⅰ 类围岩穿越软～流塑状粉质粘土层、 淤泥质粉质粘土层及硬～软塑状粉质粘土层, 该地层具有高压缩性、 高灵敏度、 强度低, 易产生蠕动现象, 开挖后土体自稳能力差, 易坍塌, 地面沉降难以控制, 施工极为困难。2 地层预加固施工方法和注浆材料性能简述2.1 地层预加固施工方法为确保施工安全和地面房屋、 管线和道路行车安全, 顺利经过该段地层施工, 关键就在于对地层进行超前预加固, 将需要开挖的土体进行加固处理, 以提高其强度和抗剪切能力, 有效控制地表沉降。根据”注浆加固、 挤压排水、 提高强度、 控制沉降”的总体思路, 我们在具体施工中采纳大管棚( 花管) 加超前小导管注浆, 注浆材料选用 HC—T 凝聚时间可调注浆材料, 注浆方法为劈裂注浆, 以提高地层的稳定性, 减少地面沉降。掌子面则采纳硬质PVC 注浆管进行全断面注浆加固, 采纳分段注浆, 以加固开挖轮廓线以内的软土。2.2 材料性能简述2.2.1 HC—T 凝聚时间可调注浆材料HC—T 可调超细注浆材料渗透性强, 直径在 4μ 以下的颗粒为总量的 50%以上, 可灌入很细的裂岩缝隙, 具有微膨胀性、 结石强度高、 渗透能力强, 具有如下特性: ⑴ 使用方便, 使用于大面积高富水渗漏、 高压漏水、 环境水腐蚀等环境下施工。⑵ 渗透系数: 可灌入渗透系数 10-4—10-5的粉砂, 砾砂层及淤泥。2下载后可任意编辑⑶ 补偿收缩: 一天膨胀系数 0.02～0.04%, 14 天≤0.05%。⑷ 凝聚时间: 可根据使用环境, 初凝在几分钟到几十分钟内任意调节, 终凝不大于 3h。2.2.2 硬质 PVC 注浆管硬质 PVC 注浆管内径为 φ42, 每隔 33.3cm 钻一组射浆孔( 即每米3 组) , 外包橡皮套, 注浆时经过加大压力, 使浆液顶开橡皮套, 挤破套壳料, 在土体产生劈裂, 并沿着裂缝扩散, 达到加固土体的目的。3 超前支护施工3.1 大管棚施工工艺3.1.1 开挖管棚工作室⑴ 管棚工作室长 6m, 跨度约为...
