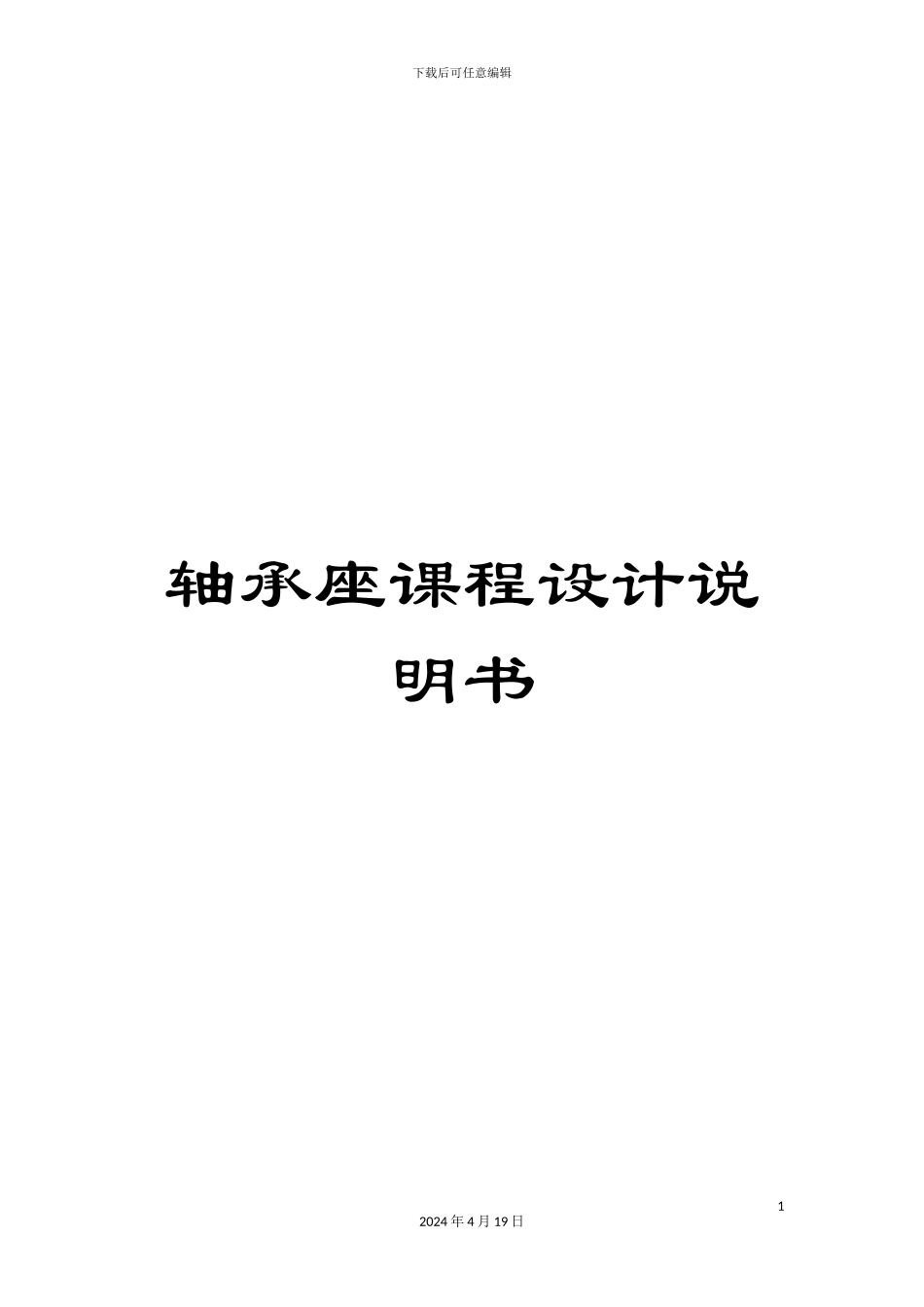

轴承座课程设计说明书VIP专享

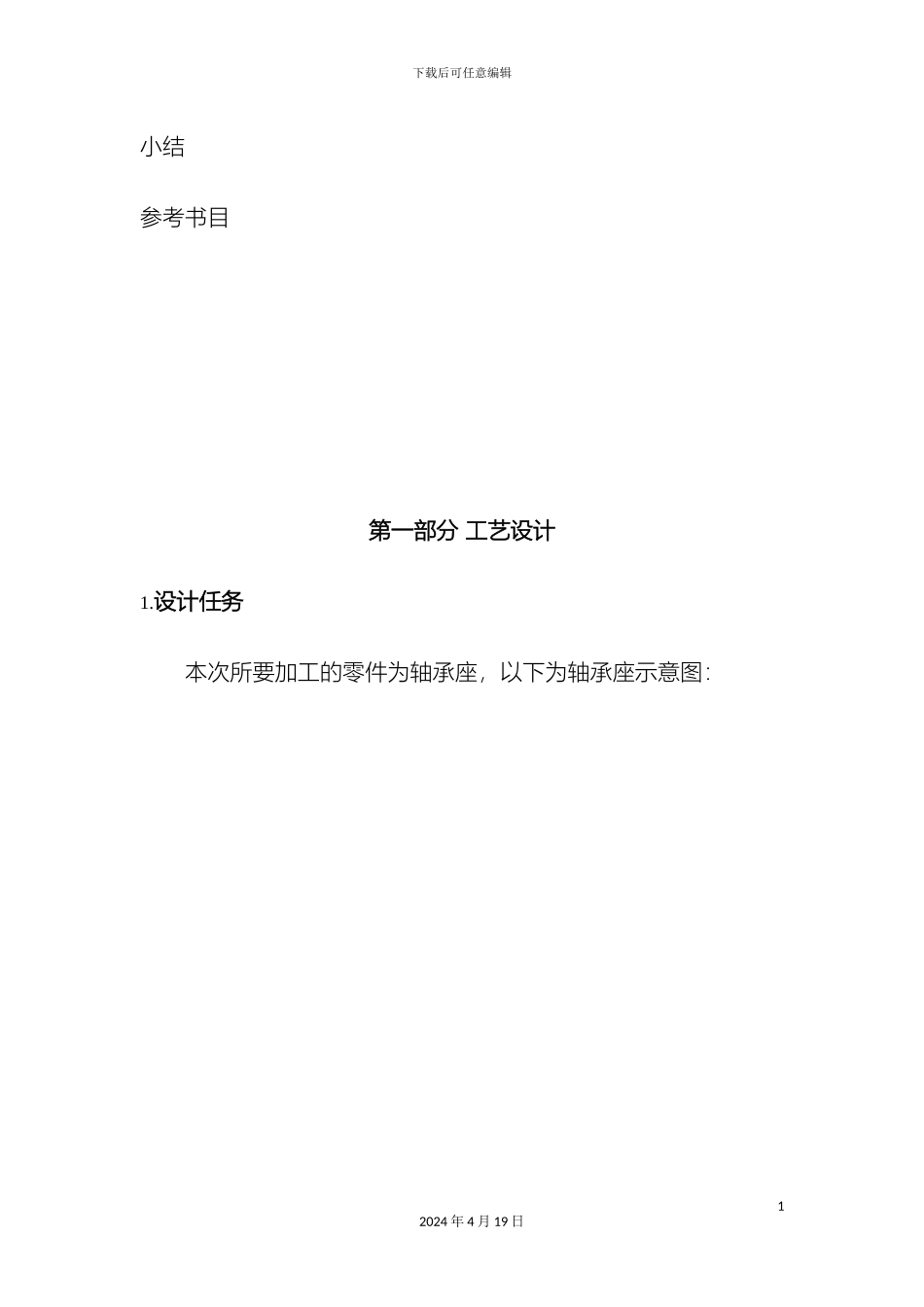

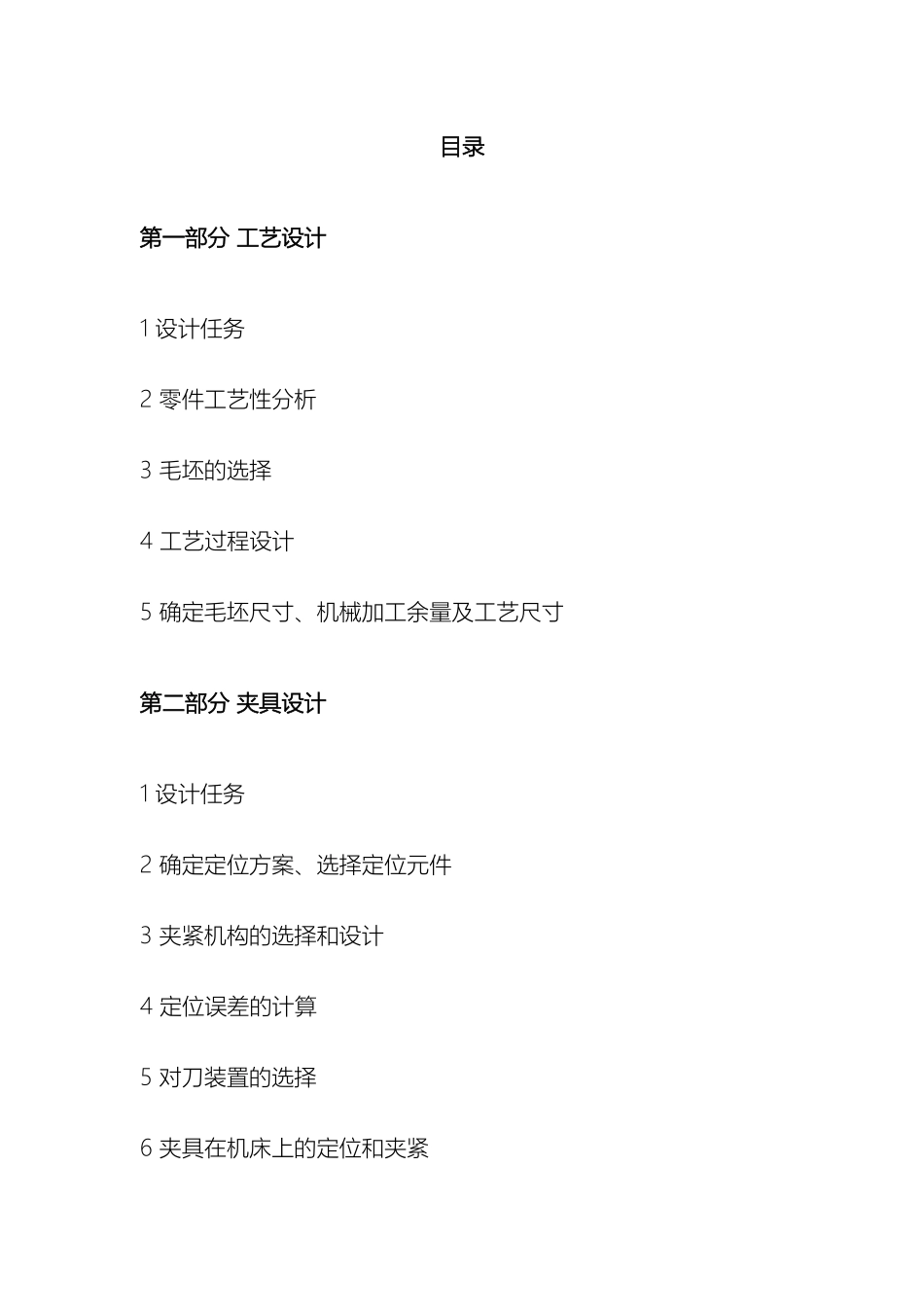

下载后可任意编辑轴承座课程设计说明书12024 年 4 月 19 日目录第一部分 工艺设计1 设计任务2 零件工艺性分析3 毛坯的选择4 工艺过程设计5 确定毛坯尺寸、机械加工余量及工艺尺寸第二部分 夹具设计1 设计任务2 确定定位方案、选择定位元件3 夹紧机构的选择和设计4 定位误差的计算5 对刀装置的选择6 夹具在机床上的定位和夹紧下载后可任意编辑小结参考书目第一部分 工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：12024 年 4 月 19 日下载后可任意编辑材料：45 号钢零件生产纲领：中等批量2.零件工艺性分析零件材料为 45 号钢，优质碳素结构用钢 ,硬度不高易切削加工,模具中常见来做模板、梢子、导柱等，但须热处理。调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零22024 年 4 月 19 日下载后可任意编辑件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量 0.8－－1.2％，芯部一般在 0.1－－0.25％（特别情况下采纳 0.35％）。经热处理后，表面能够获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。 以下是轴承座需要加工的表面以及加工表面之间的位置要求：（1）.考虑到轴承孔的平行度公差，Φ47K6mm 轴 承 孔能够用铣镗床镗孔；（2）.轴承孔的侧面和和其它端面都能够考虑用铣床进行加工；（3）.工件底面的平面度公差和底面的粗糙度要求，底面需32024 年 4 月 19 日下载后可任意编辑要进行精加工铣削。（4）.两个 Φ8 的定位销由于有较高的粗糙度要求，有需要进行精加工。3.毛坯的选择由于零件的材料为 45 钢，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。模锻加工工艺的几点优势：①由于有模膛引导金属的流动，锻件的形状能够比较复杂；②锻件内部的锻造流线比较完整，从而提高了零件的机械性能和使用寿命。③锻件表面光洁，尺寸精度高，节约材料和切削加工工时；④生产率较高；⑤操作简单，易于实现机械化；⑥生产批量越大成本越低。从零件材料及力学性能要求，零件的结构形状与大小，生产42024 年 4 月 19 日下载后可任意编辑类型，现有生产条件，充分利用新工艺、新材料等多方面综合考虑选择模锻加工工艺中的锤上模锻。由于零...
