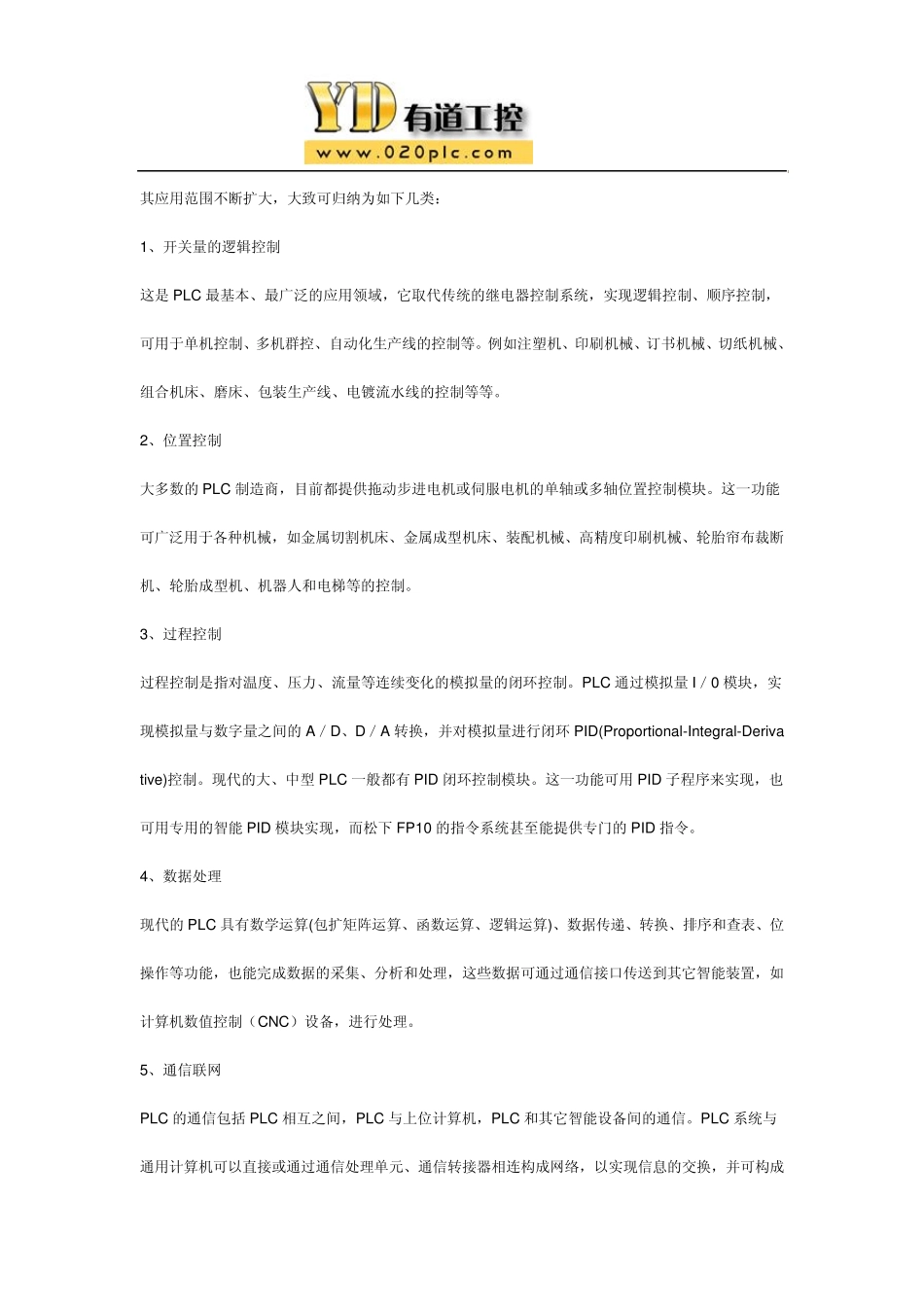

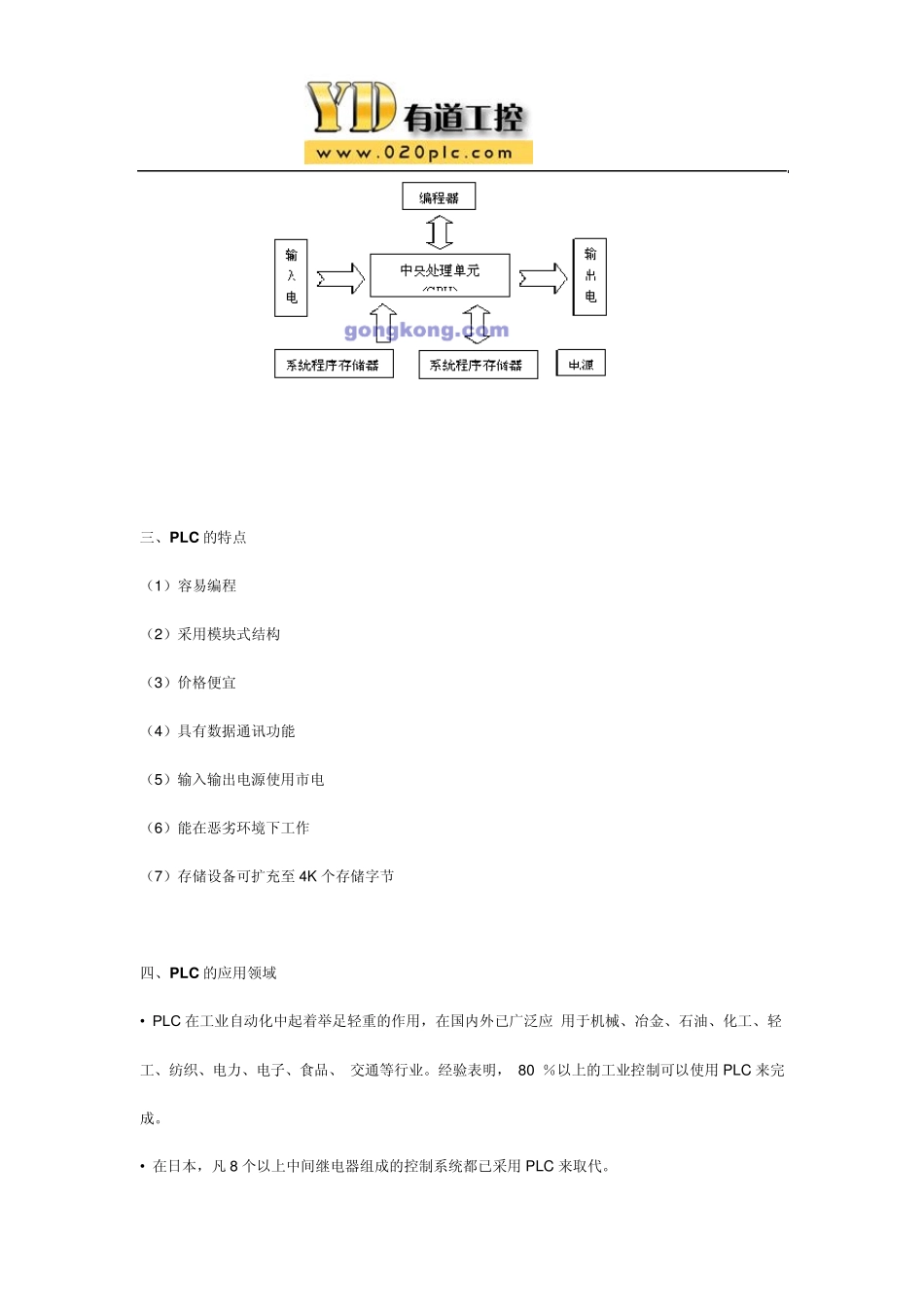

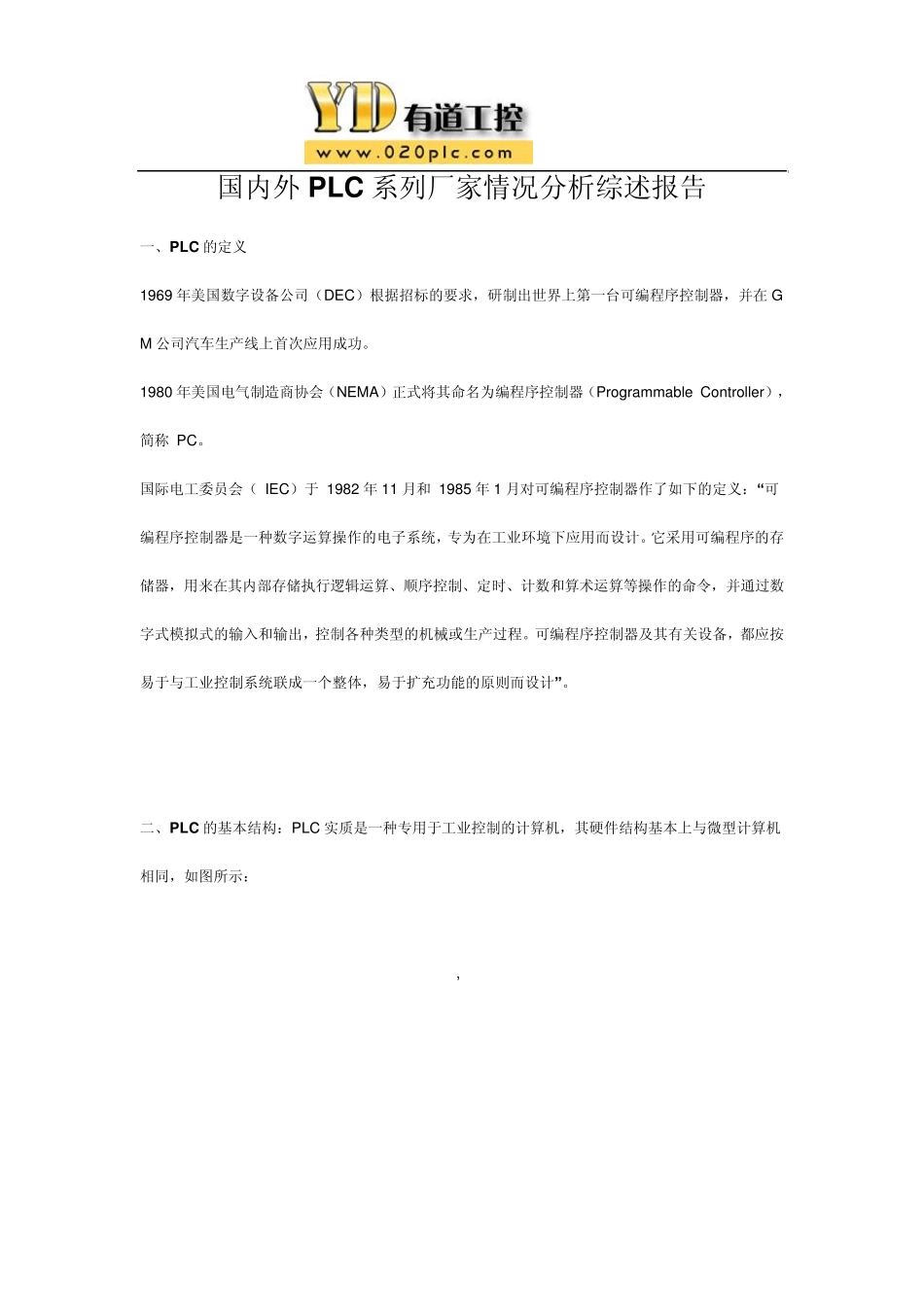

国内外PLC 系列厂家情况分析综述报告 一、PLC 的定义 1969 年美国数字设备公司（DEC）根据招标的要求，研制出世界上第一台可编程序控制器，并在 GM 公司汽车生产线上首次应用成功。 1980 年美国电气制造商协会（NEMA）正式将其命名为编程序控制器（Programmable Controller），简称 PC。 国际电工委员会（ IEC）于 1982 年 11 月和 1985 年 1 月对可编程序控制器作了如下的定义：“可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的命令，并通过数字式模拟式的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充功能的原则而设计”。 二、PLC 的基本结构：PLC 实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，如图所示： , 三、PLC 的特点 （1）容易编程 （2）采用模块式结构 （3）价格便宜 （4）具有数据通讯功能 （5）输入输出电源使用市电 （6）能在恶劣环境下工作 （7）存储设备可扩充至 4K 个存储字节 四、PLC 的应用领域 • PLC 在工业自动化中起着举足轻重的作用，在国内外已广泛应 用于机械、冶金、石油、化工、轻工、纺织、电力、电子、食品、 交通等行业。经验表明， 80 ％以上的工业控制可以使用 PLC 来完成。 • 在日本，凡 8 个以上中间继电器组成的控制系统都已采用 PLC 来取代。 其应用范围不断扩大，大致可归纳为如下几类： 1、开关量的逻辑控制 这是 PLC 最基本、最广泛的应用领域，它取代传统的继电器控制系统，实现逻辑控制、顺序控制，可用于单机控制、多机群控、自动化生产线的控制等。例如注塑机、印刷机械、订书机械、切纸机械、组合机床、磨床、包装生产线、电镀流水线的控制等等。 2、位置控制 大多数的 PLC 制造商，目前都提供拖动步进电机或伺服电机的单轴或多轴位置控制模块。这一功能可广泛用于各种机械，如金属切割机床、金属成型机床、装配机械、高精度印刷机械、轮胎帘布裁断机、轮胎成型机、机器人和电梯等的控制。 3、过程控制 过程控制是指对温度、压力、流量等连续变化的模拟量的闭环控制。PLC 通过模拟量 I／0 模块，实现模拟量与数字量之间的 A／D、D／A 转换，并对模拟量进行闭环 PID(Proportional-Integral-...
