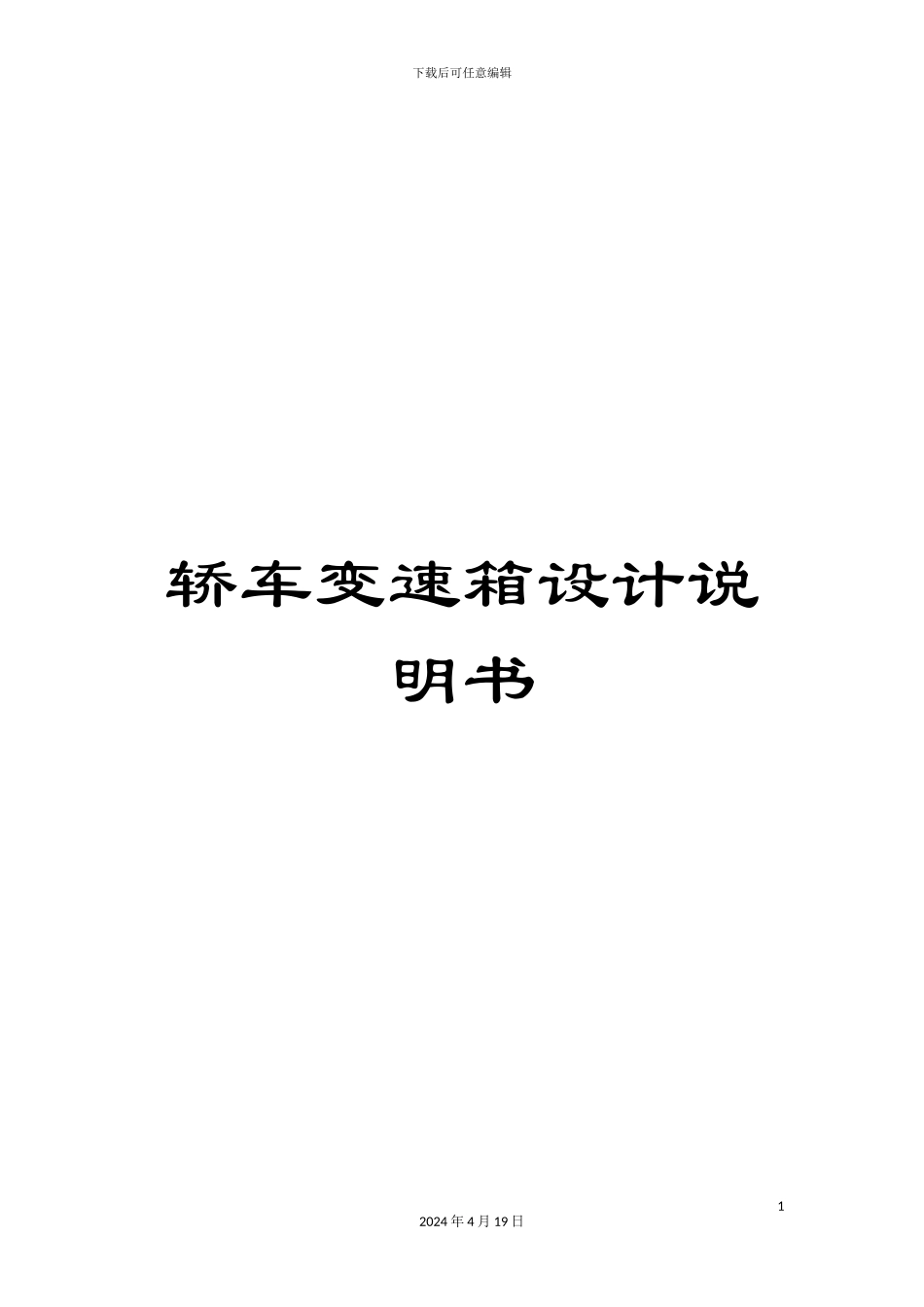

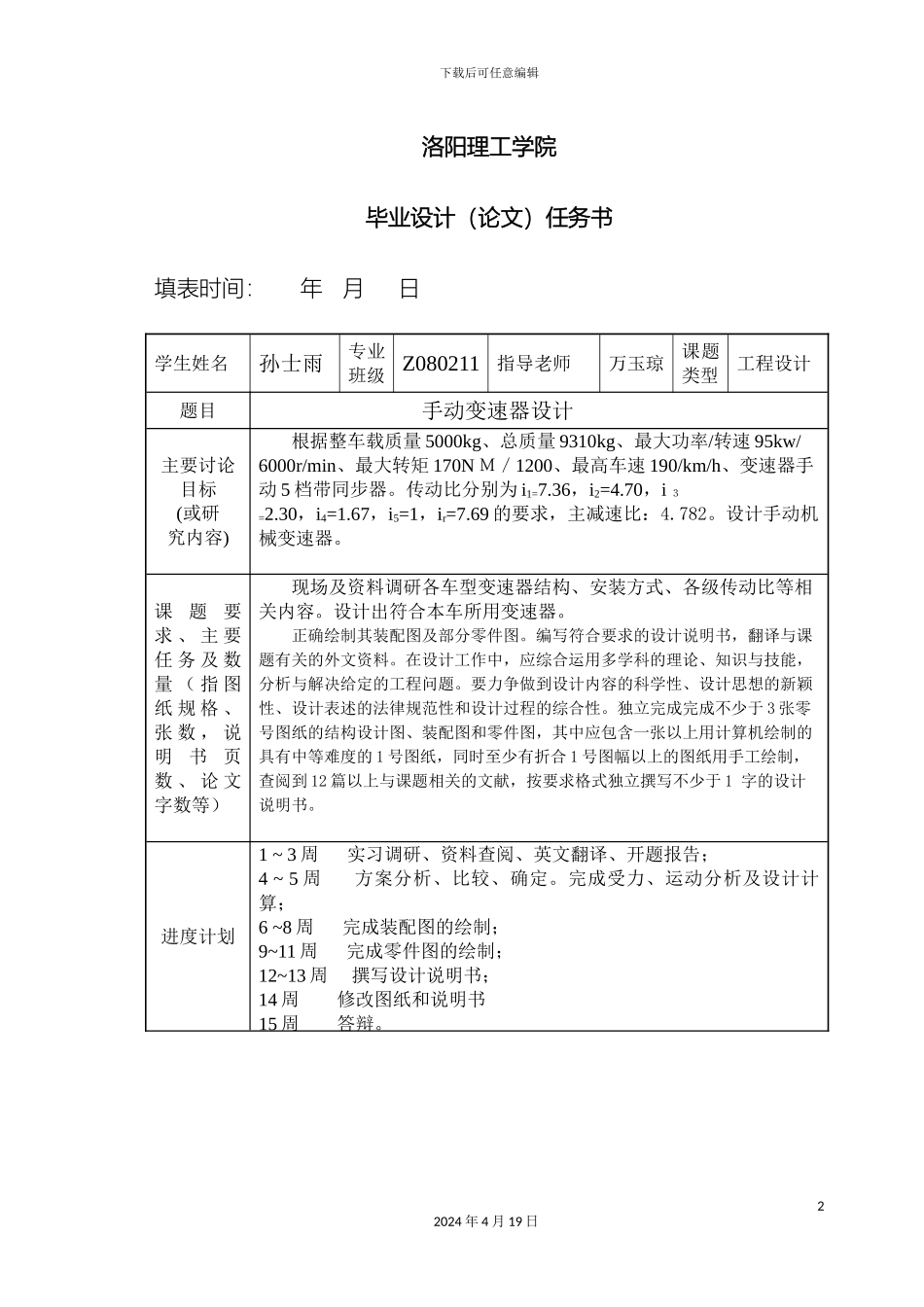

下载后可任意编辑轿车变速箱设计说明书12024 年 4 月 19 日下载后可任意编辑洛阳理工学院毕业设计（论文）任务书填表时间： 年 月 日 学生姓名孙士雨专业班级 Z080211指导老师万玉琼课题类型工程设计题目手动变速器设计主要讨论目标(或研究内容)根据整车载质量 5000kg、总质量 9310kg、最大功率/转速 95kw/6000r/min、最大转矩 170N Ｍ／1200、最高车速 190/km/h、变速器手动 5 档带同步器。传动比分别为 i1=7.36，i2=4.70，i ３=2.30，i4=1.67，i5=1，ir=7.69 的要求，主减速比：4.782。设计手动机械变速器。课题要求 、 主 要任 务 及 数量 （ 指 图纸 规 格 、张 数 ， 说明书页数 、 论 文字数等）现场及资料调研各车型变速器结构、安装方式、各级传动比等相关内容。设计出符合本车所用变速器。正确绘制其装配图及部分零件图。编写符合要求的设计说明书，翻译与课题有关的外文资料。在设计工作中，应综合运用多学科的理论、知识与技能，分析与解决给定的工程问题。要力争做到设计内容的科学性、设计思想的新颖性、设计表述的法律规范性和设计过程的综合性。独立完成完成不少于 3 张零号图纸的结构设计图、装配图和零件图，其中应包含一张以上用计算机绘制的具有中等难度的 1 号图纸，同时至少有折合 1 号图幅以上的图纸用手工绘制，查阅到 12 篇以上与课题相关的文献，按要求格式独立撰写不少于 1 字的设计说明书。进度计划1 ~ 3 周 实习调研、资料查阅、英文翻译、开题报告；4 ~ 5 周 方案分析、比较、确定。完成受力、运动分析及设计计算；6 ~8 周 完成装配图的绘制；9~11 周 完成零件图的绘制；12~13 周 撰写设计说明书；14 周 修改图纸和说明书 15 周 答辩。22024 年 4 月 19 日下载后可任意编辑主要参考文献[１]刘惟信 汽车设计 清华大学出版社， .7。[２]张洪欣 汽车设计 机械工业出版社，1996.5。[３]关文达 汽车构造 机械工业出版社，1999.9。[４]沈鸿.机械工程手册.（第三卷）机械工业出版社 1983.10。[５]徐灏.机械设计手册. （第二版、第三卷、第四卷），机械工业出版社， .6。[ 6 ]《汽车工程手册》编辑委员会 汽车工程手册 人民交通出版社 .5指导老师签字： 教研室主任签字： 月 日轿车变速箱设计摘 要本设计的任务是设计一台用于轿车上的 FR 式的手动变速器。本设计采纳中间轴式变速器，该变速器具有两个突出的优点：一是其直...
