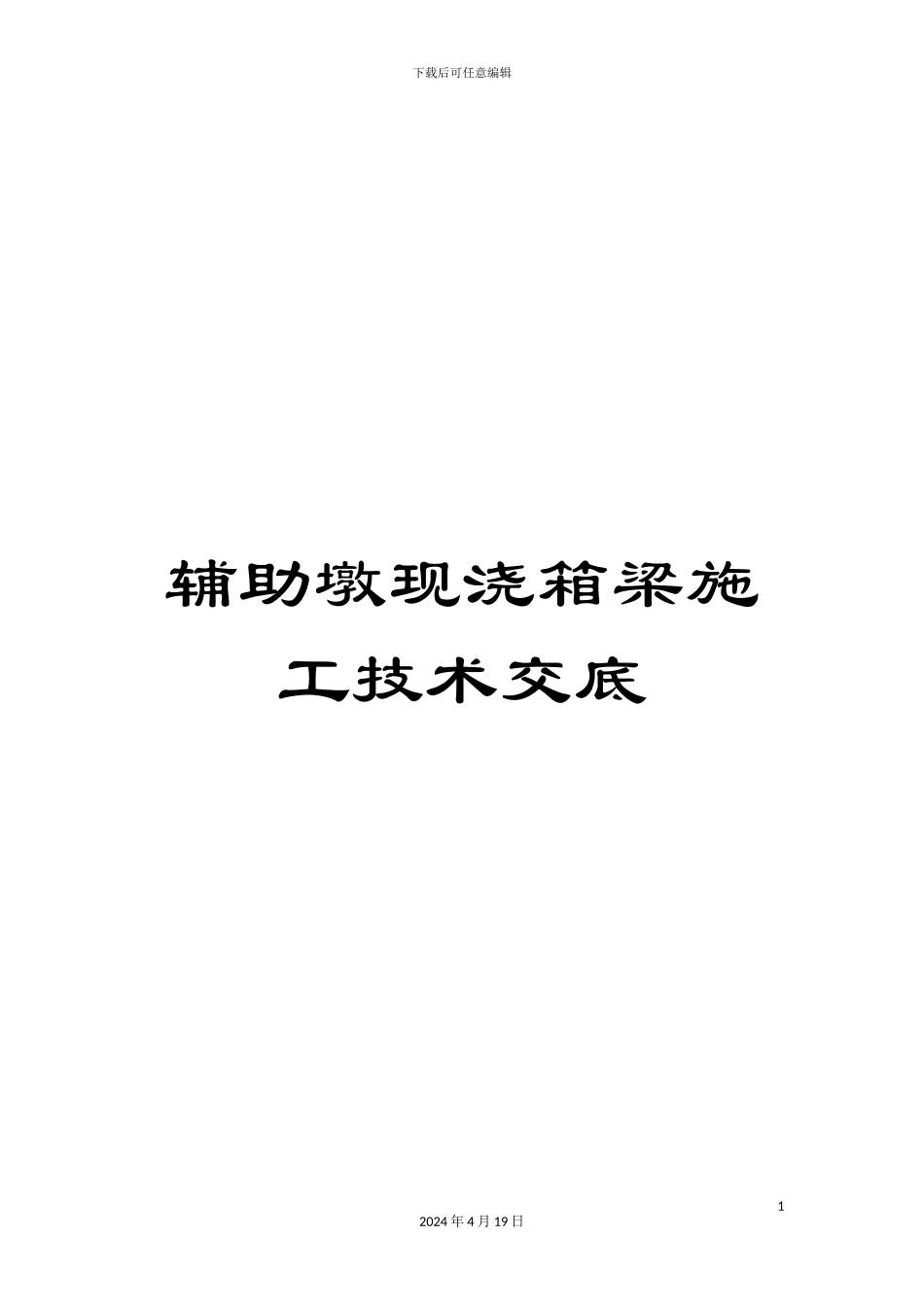

辅助墩现浇箱梁施工技术交底VIP专享

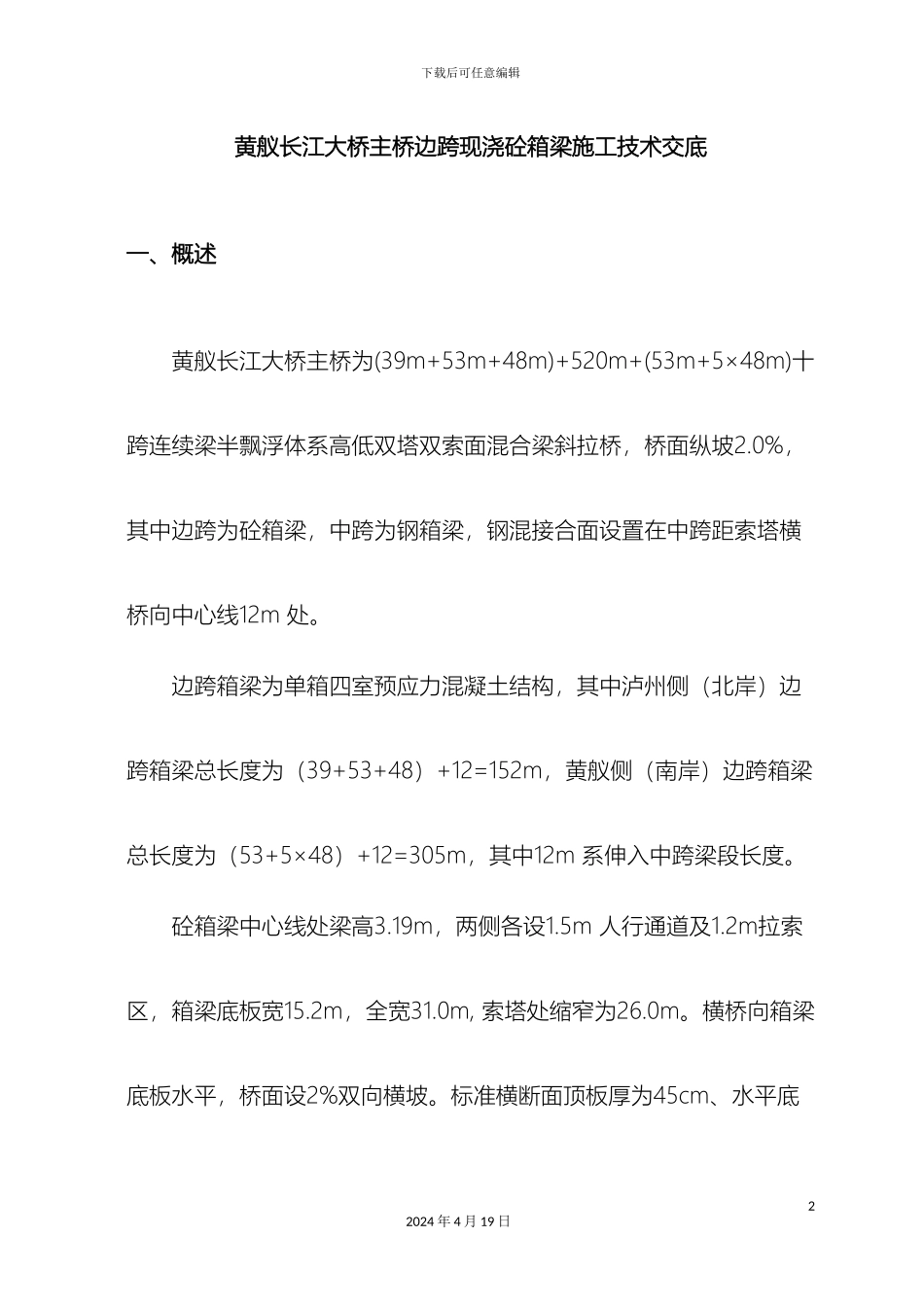

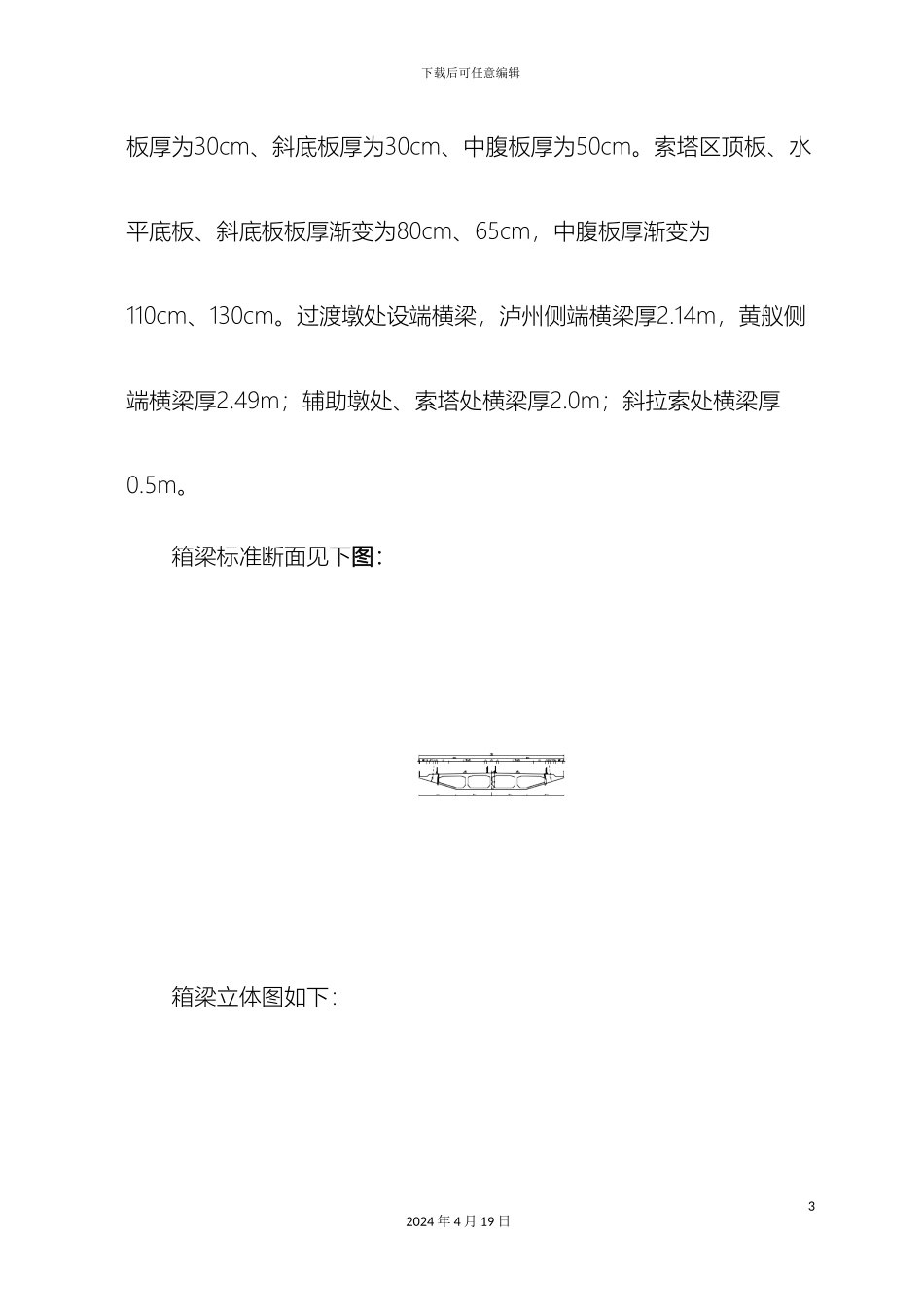

下载后可任意编辑辅助墩现浇箱梁施工技术交底12024 年 4 月 19 日下载后可任意编辑黄舣长江大桥主桥边跨现浇砼箱梁施工技术交底一、概述黄舣长江大桥主桥为(39m+53m+48m)+520m+(53m+5×48m)十跨连续梁半飘浮体系高低双塔双索面混合梁斜拉桥，桥面纵坡2.0%，其中边跨为砼箱梁，中跨为钢箱梁，钢混接合面设置在中跨距索塔横桥向中心线12m 处。边跨箱梁为单箱四室预应力混凝土结构，其中泸州侧（北岸）边跨箱梁总长度为（39+53+48）+12=152m，黄舣侧（南岸）边跨箱梁总长度为（53+5×48）+12=305m，其中12m 系伸入中跨梁段长度。砼箱梁中心线处梁高3.19m，两侧各设1.5m 人行通道及1.2m拉索区，箱梁底板宽15.2m，全宽31.0m, 索塔处缩窄为26.0m。横桥向箱梁底板水平，桥面设2%双向横坡。标准横断面顶板厚为45cm、水平底22024 年 4 月 19 日下载后可任意编辑板厚为30cm、斜底板厚为30cm、中腹板厚为50cm。索塔区顶板、水平底板、斜底板板厚渐变为80cm、65cm，中腹板厚渐变为110cm、130cm。过渡墩处设端横梁，泸州侧端横梁厚2.14m，黄舣侧端横梁厚2.49m；辅助墩处、索塔处横梁厚2.0m；斜拉索处横梁厚0.5m。箱梁标准断面见下图： 箱梁立体图如下：32024 年 4 月 19 日下载后可任意编辑二、施工工艺流程42024 年 4 月 19 日下载后可任意编辑三、施工方法（一）、支架施工52024 年 4 月 19 日底板、纵腹板及横隔板钢筋绑扎底板、纵腹板及横隔板等波纹管安装、穿束，索导管安装平底模及斜底模（斜腹板）铺装支架施工顶板钢筋绑扎，附属结构预埋件安装芯模安装顶板波纹管安装、穿束砼浇注7天后，养生达到90%强度预应力张拉支架及模板拆除，下一跨施工下载后可任意编辑 1、施工工艺流程 2、支架布置图南岸支架总体布置图见下： 62024 年 4 月 19 日支架设计与加工地基处理扩大基础砼浇注及埋件埋设钢管桩立柱分层接高及平联安装卸 荷 块安装测量控制桩 帽 钢 板安装2H600横梁安装贝雷片纵梁安装分配梁及翼缘处脚手架安装竹胶板底模铺设垂直度校核桩顶标高复核下载后可任意编辑普通跨支架布置图见下：9#～10#墩支架平面布置图见下：72024 年 4 月 19 日下载后可任意编辑箱梁中部支架立面布置图82024 年 4 月 19 日下载后可任意编辑 箱梁翼缘板处支架立面布置图92024 年 4 月 19 日下载后可任意编辑箱梁支架横桥向立面布置图3、施工方法及注意事项（1）、支架扩大基础按图纸尺寸开挖，开挖深度一般为...
