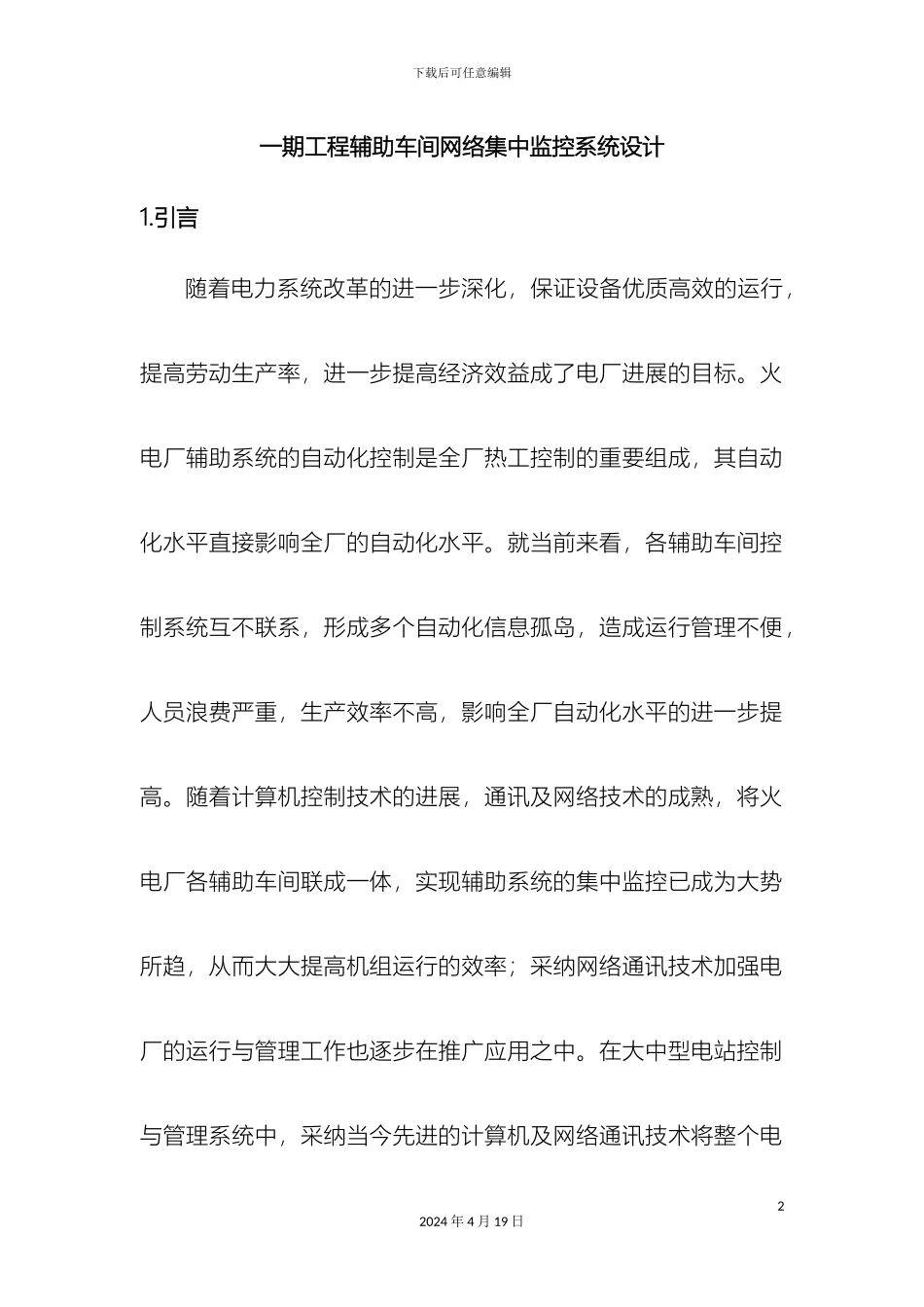

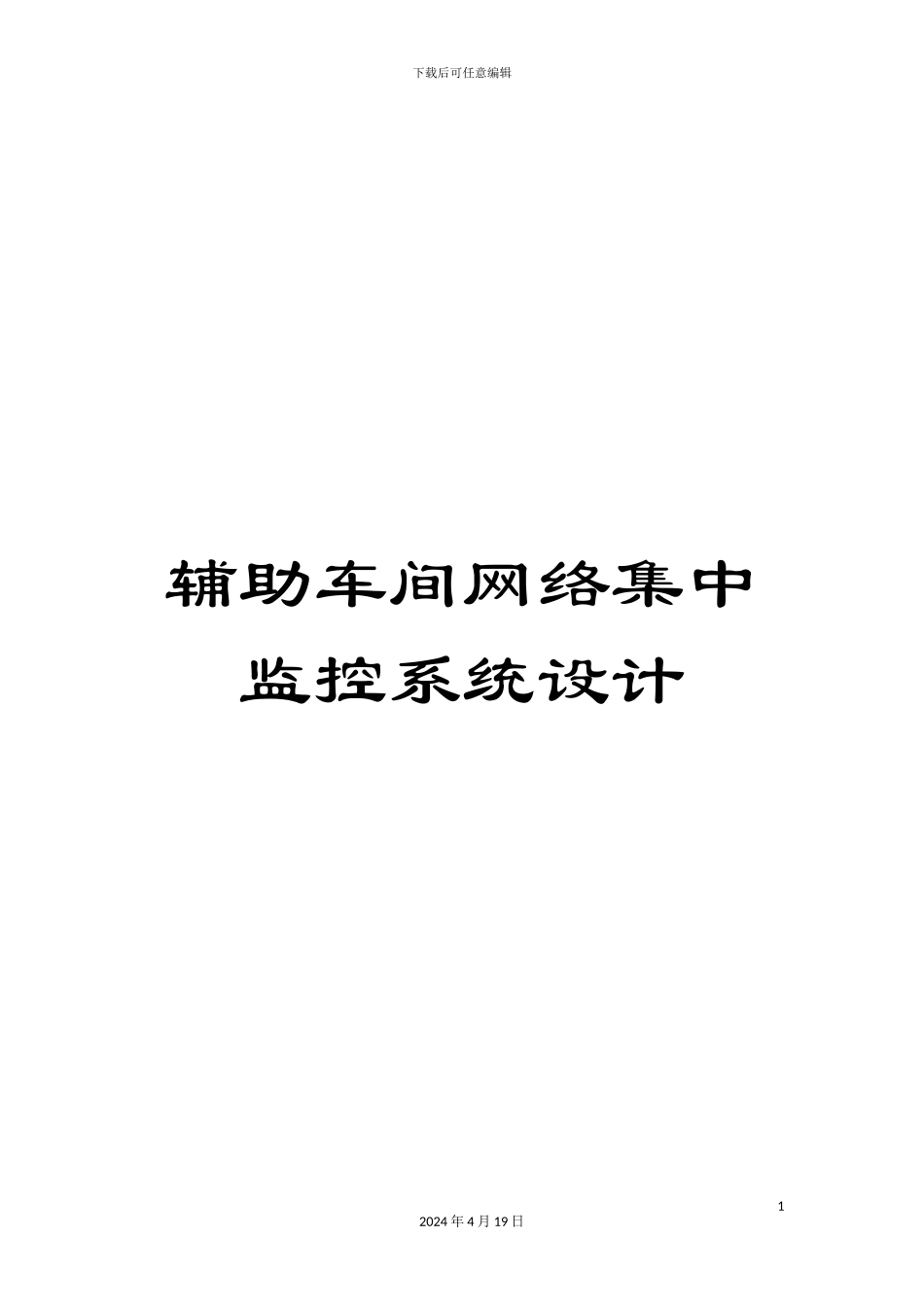

下载后可任意编辑辅助车间网络集中监控系统设计12024 年 4 月 19 日下载后可任意编辑一期工程辅助车间网络集中监控系统设计1.引言随着电力系统改革的进一步深化，保证设备优质高效的运行，提高劳动生产率，进一步提高经济效益成了电厂进展的目标。火电厂辅助系统的自动化控制是全厂热工控制的重要组成，其自动化水平直接影响全厂的自动化水平。就当前来看，各辅助车间控制系统互不联系，形成多个自动化信息孤岛，造成运行管理不便，人员浪费严重，生产效率不高，影响全厂自动化水平的进一步提高。随着计算机控制技术的进展，通讯及网络技术的成熟，将火电厂各辅助车间联成一体，实现辅助系统的集中监控已成为大势所趋，从而大大提高机组运行的效率；采纳网络通讯技术加强电厂的运行与管理工作也逐步在推广应用之中。在大中型电站控制与管理系统中，采纳当今先进的计算机及网络通讯技术将整个电22024 年 4 月 19 日下载后可任意编辑站实现集中监控的基础条件已经成熟。实现辅助车间集中监控系统，是实现全厂集中监控的前提和基础。辅助车间网络集中监控系统是一个集成了覆盖全厂各辅机控制系统的信息系统，实现与全厂 SIS 系统、MIS 系统的无缝连接及信息交换，实现了电厂辅机控制系统网络的一体化、信息的资源化、决策的科学化。此项工程的实施，可大大提高了我厂的自动化水平，为电厂各辅机控制系统的安全运行奠定了良好的基础。2.全厂辅助车间网络集中监控系统简介根据我厂辅助系统控制特点，将整个辅助车间网络集中控制系统划分为以下几个部分： 水集中控制网络系统 包括反渗透预脱盐控制系统、锅炉补给水系统、净水系统、补给水泵房系统、工业废水系统、脱硝制氨控制系统、生活污水32024 年 4 月 19 日下载后可任意编辑系统等； 凝聚水精处理控制系统 输煤控制系统 除灰控制系统 除渣控制系统 电除尘控制系统各子系统的控制机柜分别布置在各系统车间附近，除输煤控制室设置值班员以外，辅助车间的操作最终以集控室操作为主，就地控制室作为过渡及调试维护使用。上位机操作员站集中布置在集中控制室，实现操作监控功能，控制系统经过网络服务器与SIS 进行通讯，在主控室的监控终端实现对辅助系统监控。42024 年 4 月 19 日下载后可任意编辑图 1：全厂辅网系统网络结构图如图 1，全厂辅助车间集中监控网络采纳冗余星型以太网结构，以 100MBPS TCPIP 的光纤以太网作为信息传递和数据传输...
