国外井下无线传输技术

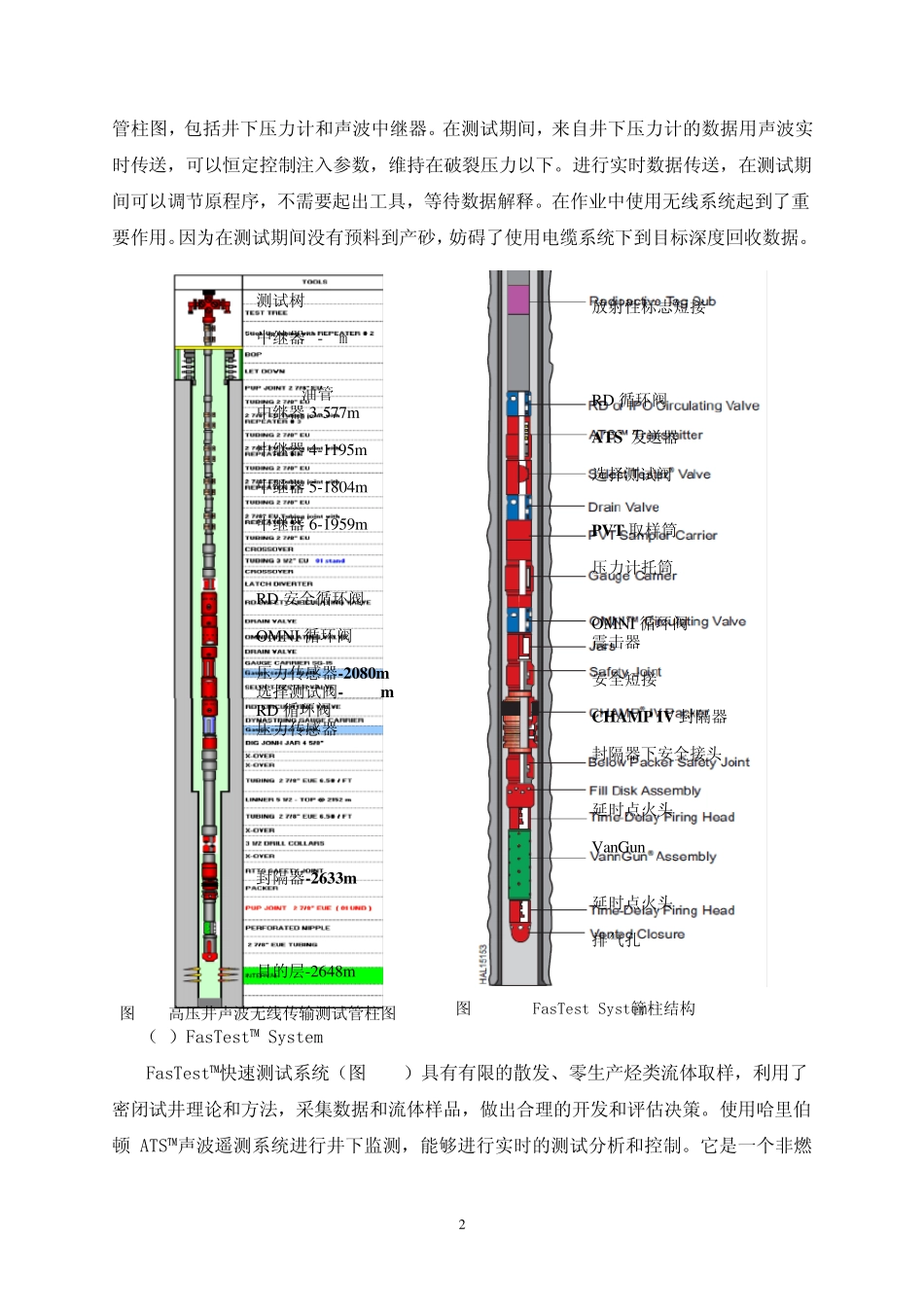

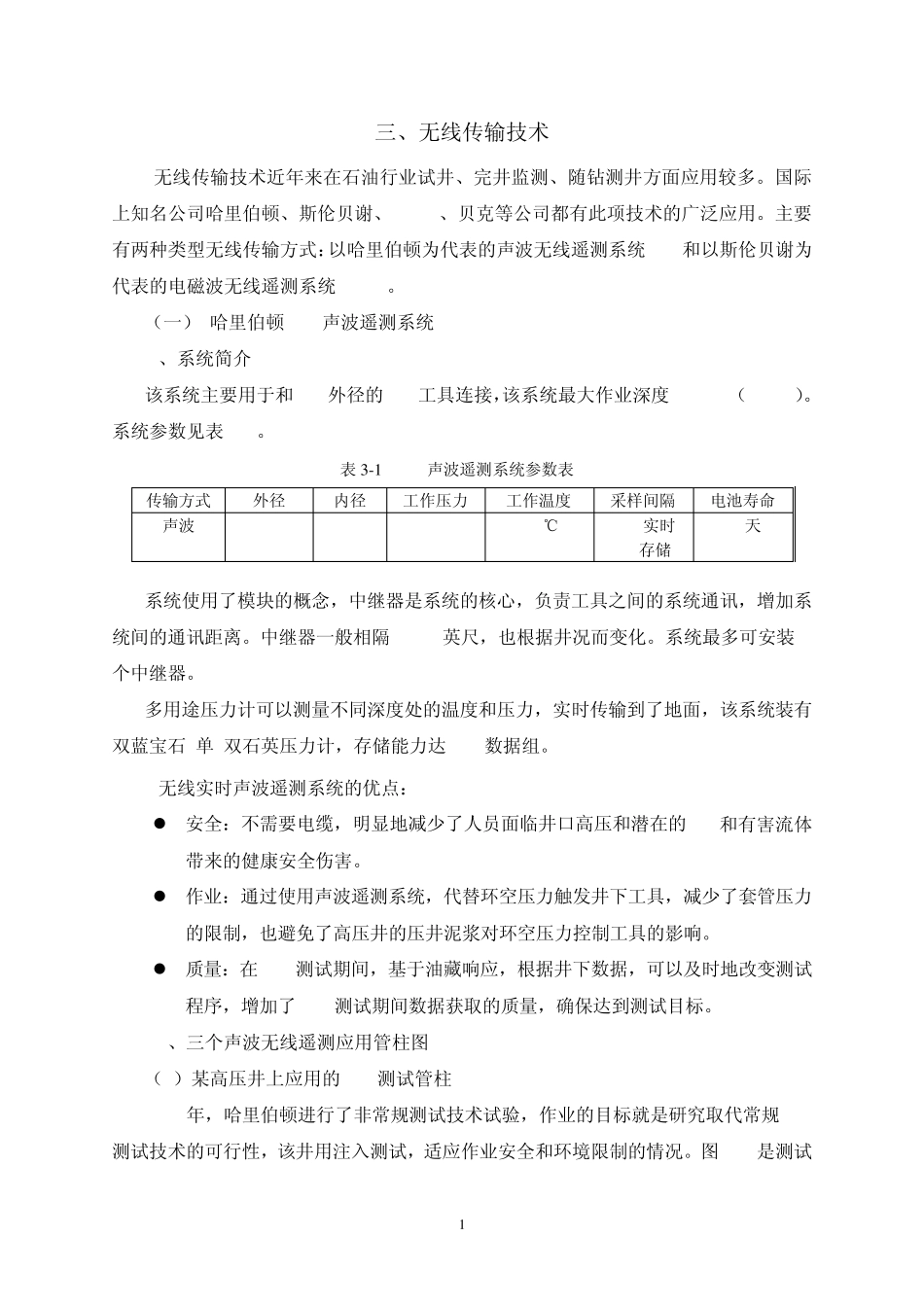

1 三、无线传输技术 无线传输技术近年来在石油行业试井、完井监测、随钻测井方面应用较多。国际上知名公司哈里伯顿、斯伦贝谢、EXPRO、贝克等公司都有此项技术的广泛应用。主要有两种类型无线传输方式：以哈里伯顿为代表的声波无线遥测系统ATS和以斯伦贝谢为代表的电磁波无线遥测系统ENACT。 （一） 哈里伯顿ATS声波遥测系统 1、系统简介 该系统主要用于和5in外径的DST工具连接，该系统最大作业深度12000ft（3650m）。系统参数见表3-1。 表3 -1 ATS声波遥测系统参数表 传输方式 外径 内径 工作压力 工作温度 采样间隔 电池寿命 声波 5.25in 2.25in 15000psi 165℃ 10s-实时 1s-存储 20天 系统使用了模块的概念，中继器是系统的核心，负责工具之间的系统通讯，增加系统间的通讯距离。中继器一般相隔1500英尺，也根据井况而变化。系统最多可安装 6个中继器。 多用途压力计可以测量不同深度处的温度和压力，实时传输到了地面，该系统装有双蓝宝石/单/双石英压力计，存储能力达 1MM数据组。 无线实时声波遥测系统的优点：  安全：不需要电缆，明显地减少了人员面临井口高压和潜在的H2S和有害流体带来的健康安全伤害。  作业：通过使用声波遥测系统，代替环空压力触发井下工具，减少了套管压力的限制，也避免了高压井的压井泥浆对环空压力控制工具的影响。  质量：在DST测试期间，基于油藏响应，根据井下数据，可以及时地改变测试程序，增加了 DST测试期间数据获取的质量，确保达到测试目标。 2、三个声波无线遥测应用管柱图 （1）某高压井上应用的ATS测试管柱 2009年，哈里伯顿进行了非常规测试技术试验，作业的目标就是研究取代常规 DST测试技术的可行性，该井用注入测试，适应作业安全和环境限制的情况。图 3-1是测试 2 管柱图，包括井下压力计和声波中继器。在测试期间，来自井下压力计的数据用声波实时传送，可以恒定控制注入参数，维持在破裂压力以下。进行实时数据传送，在测试期间可以调节原程序，不需要起出工具，等待数据解释。在作业中使用无线系统起到了重要作用。因为在测试期间没有预料到产砂，妨碍了使用电缆系统下到目标深度回收数据。 （2）FasTest™ System FasTest™快速测试系统（图3-2）具有有限的散发、零生产烃类流体取样，利用了密闭试井理论和方法，采集数据和流体样品，做出合理的开发和评估决策。使用哈里伯顿ATS™声波遥测系统进行井下监测，能够进行实时的测试分析和...
