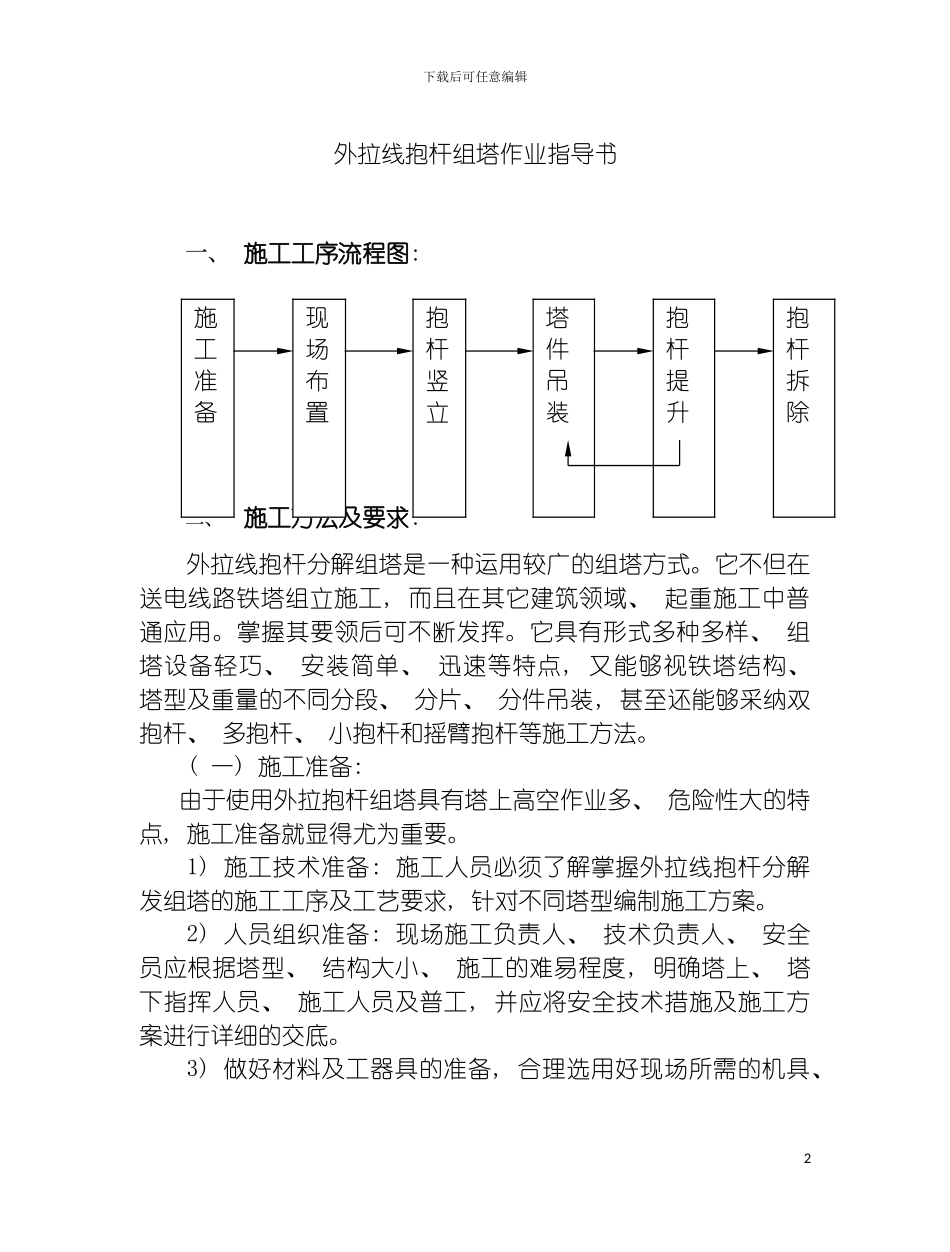

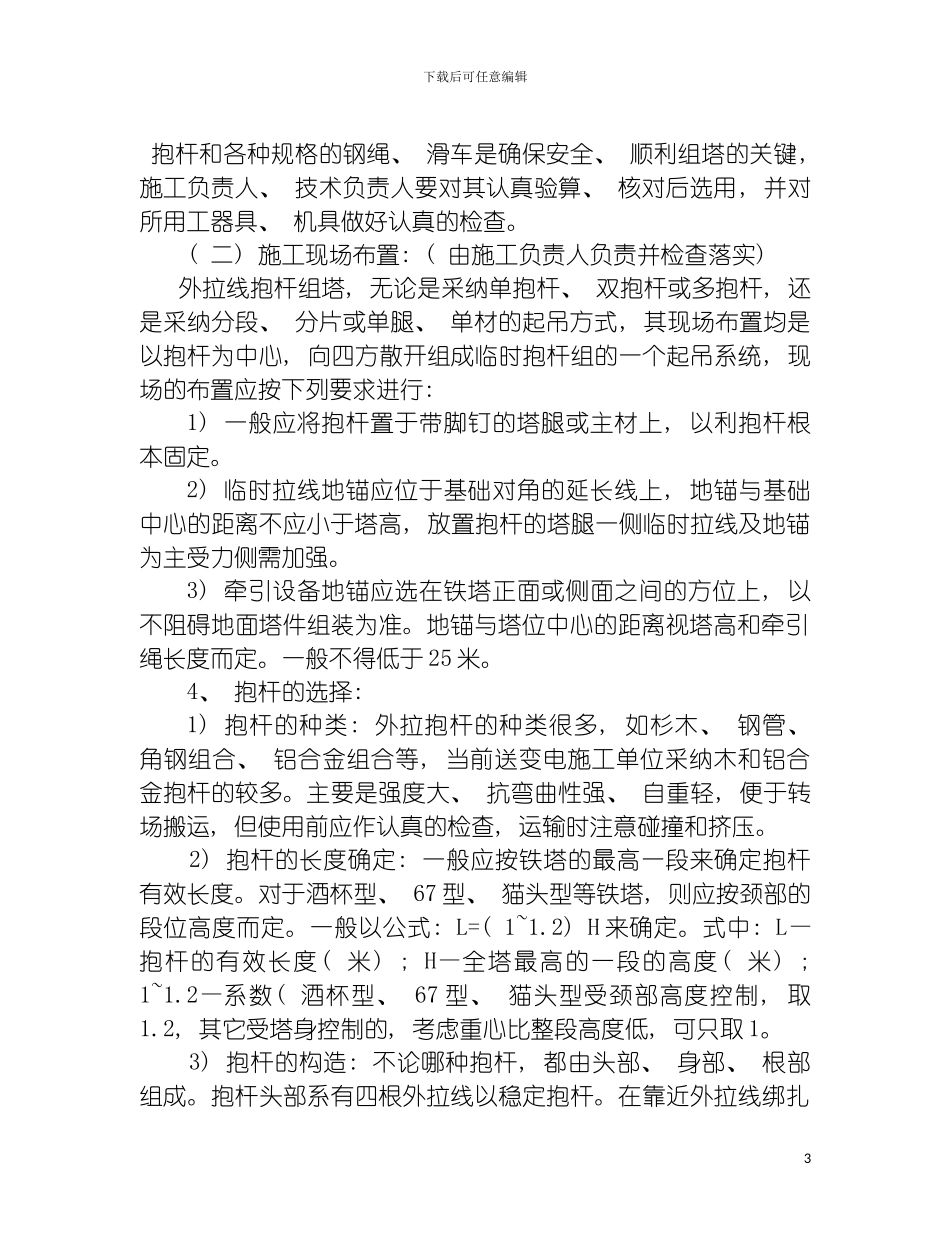

下载后可任意编辑输电线路外拉线抱杆组塔作业指导书1下载后可任意编辑外拉线抱杆组塔作业指导书一、 施工工序流程图: 二、施工方法及要求: 外拉线抱杆分解组塔是一种运用较广的组塔方式。它不但在送电线路铁塔组立施工, 而且在其它建筑领域、 起重施工中普通应用。掌握其要领后可不断发挥。它具有形式多种多样、 组塔设备轻巧、 安装简单、 迅速等特点, 又能够视铁塔结构、 塔型及重量的不同分段、 分片、 分件吊装, 甚至还能够采纳双抱杆、 多抱杆、 小抱杆和摇臂抱杆等施工方法。( 一) 施工准备: 由于使用外拉抱杆组塔具有塔上高空作业多、 危险性大的特点, 施工准备就显得尤为重要。1) 施工技术准备: 施工人员必须了解掌握外拉线抱杆分解发组塔的施工工序及工艺要求, 针对不同塔型编制施工方案。2) 人员组织准备: 现场施工负责人、 技术负责人、 安全员应根据塔型、 结构大小、 施工的难易程度, 明确塔上、 塔下指挥人员、 施工人员及普工, 并应将安全技术措施及施工方案进行详细的交底。3) 做好材料及工器具的准备, 合理选用好现场所需的机具、2施工准备塔件吊装抱杆竖立现场布置抱杆提升抱杆拆除下载后可任意编辑 抱杆和各种规格的钢绳、 滑车是确保安全、 顺利组塔的关键, 施工负责人、 技术负责人要对其认真验算、 核对后选用, 并对所用工器具、 机具做好认真的检查。( 二) 施工现场布置: ( 由施工负责人负责并检查落实) 外拉线抱杆组塔, 无论是采纳单抱杆、 双抱杆或多抱杆, 还是采纳分段、 分片或单腿、 单材的起吊方式, 其现场布置均是以抱杆为中心, 向四方散开组成临时抱杆组的一个起吊系统, 现场的布置应按下列要求进行: 1) 一般应将抱杆置于带脚钉的塔腿或主材上, 以利抱杆根本固定。2) 临时拉线地锚应位于基础对角的延长线上, 地锚与基础中心的距离不应小于塔高, 放置抱杆的塔腿一侧临时拉线及地锚为主受力侧需加强。3) 牵引设备地锚应选在铁塔正面或侧面之间的方位上, 以不阻碍地面塔件组装为准。地锚与塔位中心的距离视塔高和牵引绳长度而定。一般不得低于 25 米。4、 抱杆的选择: 1) 抱杆的种类: 外拉抱杆的种类很多, 如杉木、 钢管、 角钢组合、 铝合金组合等, 当前送变电施工单位采纳木和铝合金抱杆的较多。主要是强度大、 抗弯曲性强、 自重轻, 便于转场搬运, 但使用前应作认真的检查, 运输时注意碰撞和挤压。 2) 抱杆的长度确定: 一般应...
