国家体育馆楼体亮化设计方案

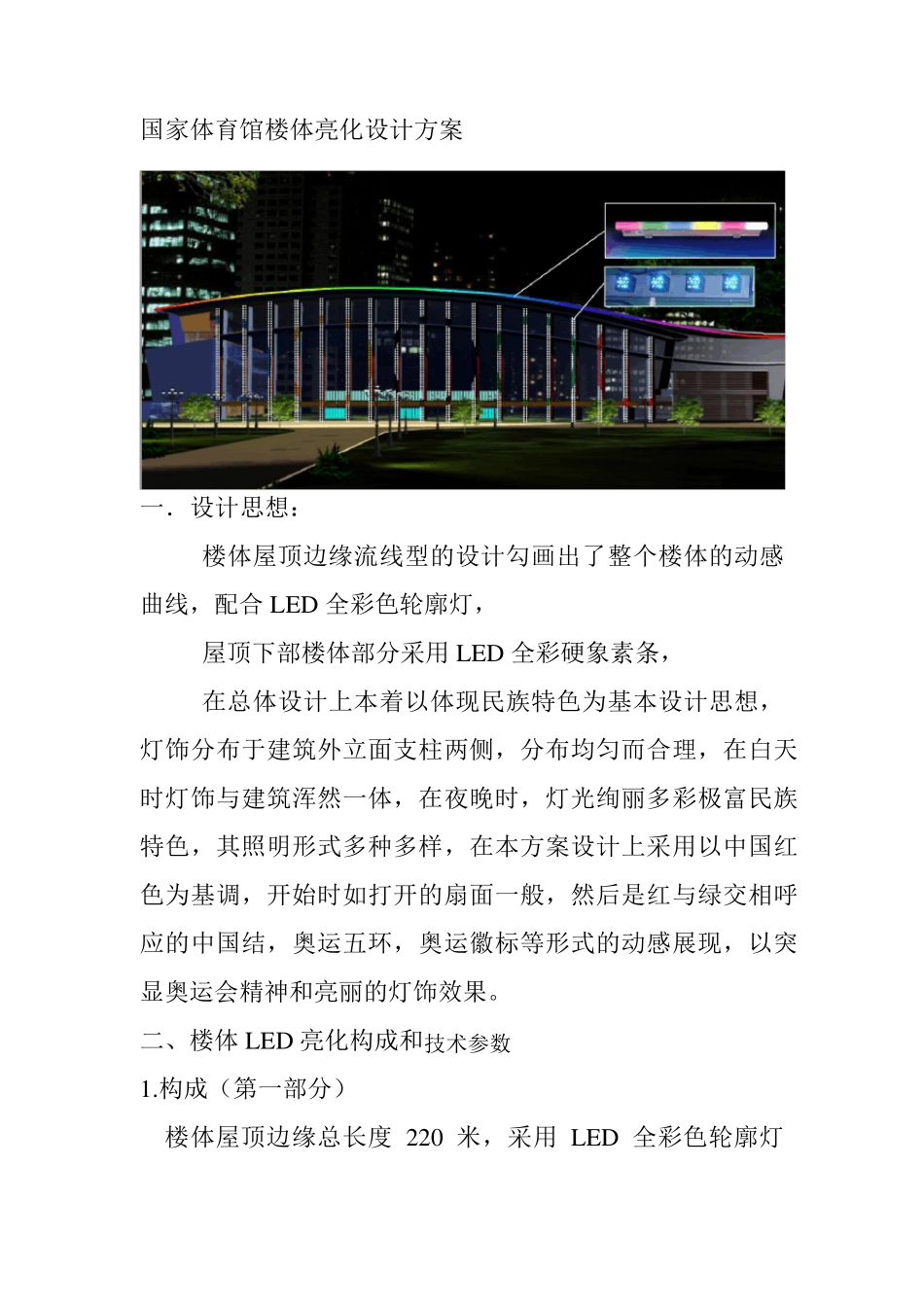

国家体育馆楼体亮化设计方案_第1页
1/7

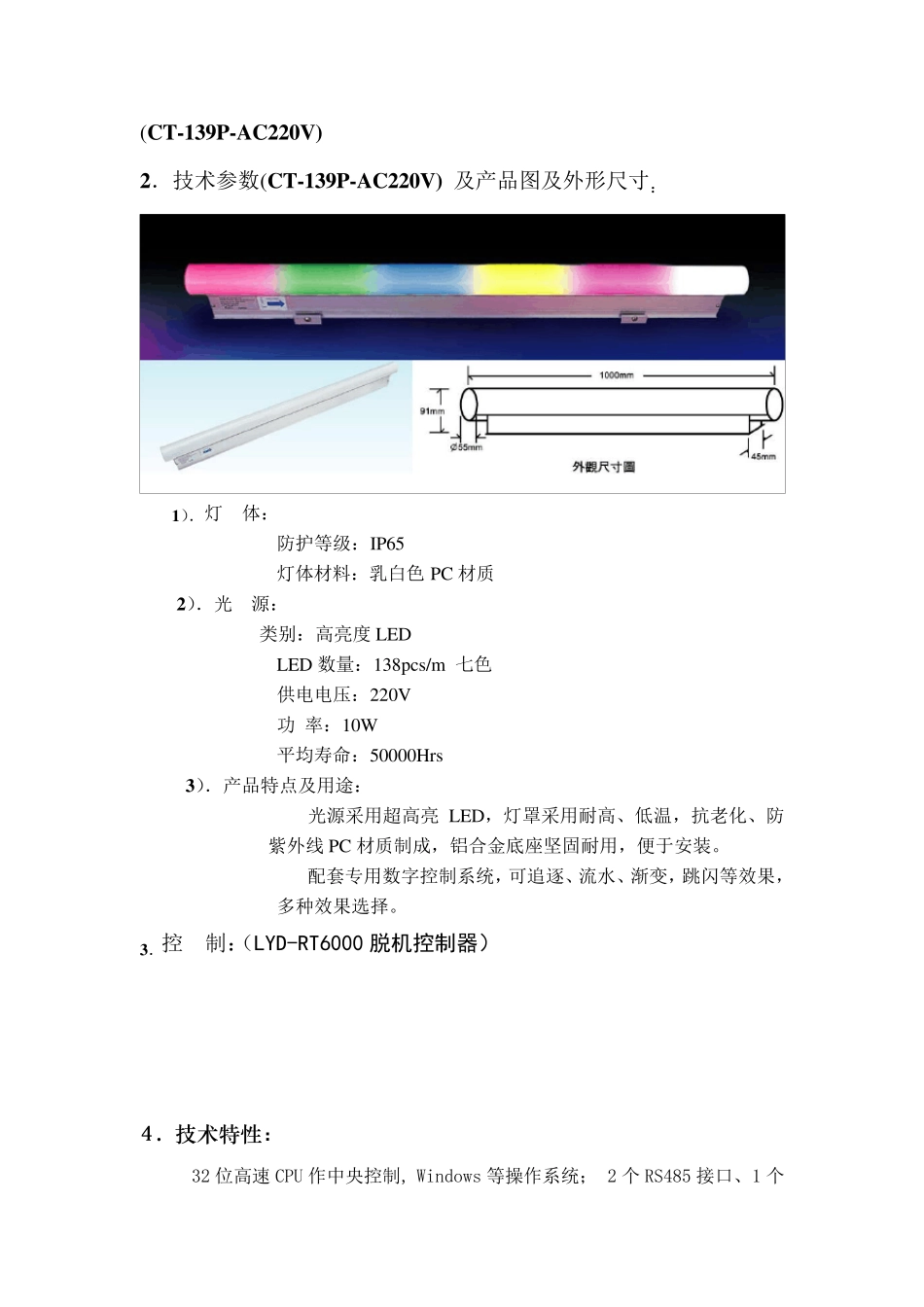

国家体育馆楼体亮化设计方案_第2页
2/7

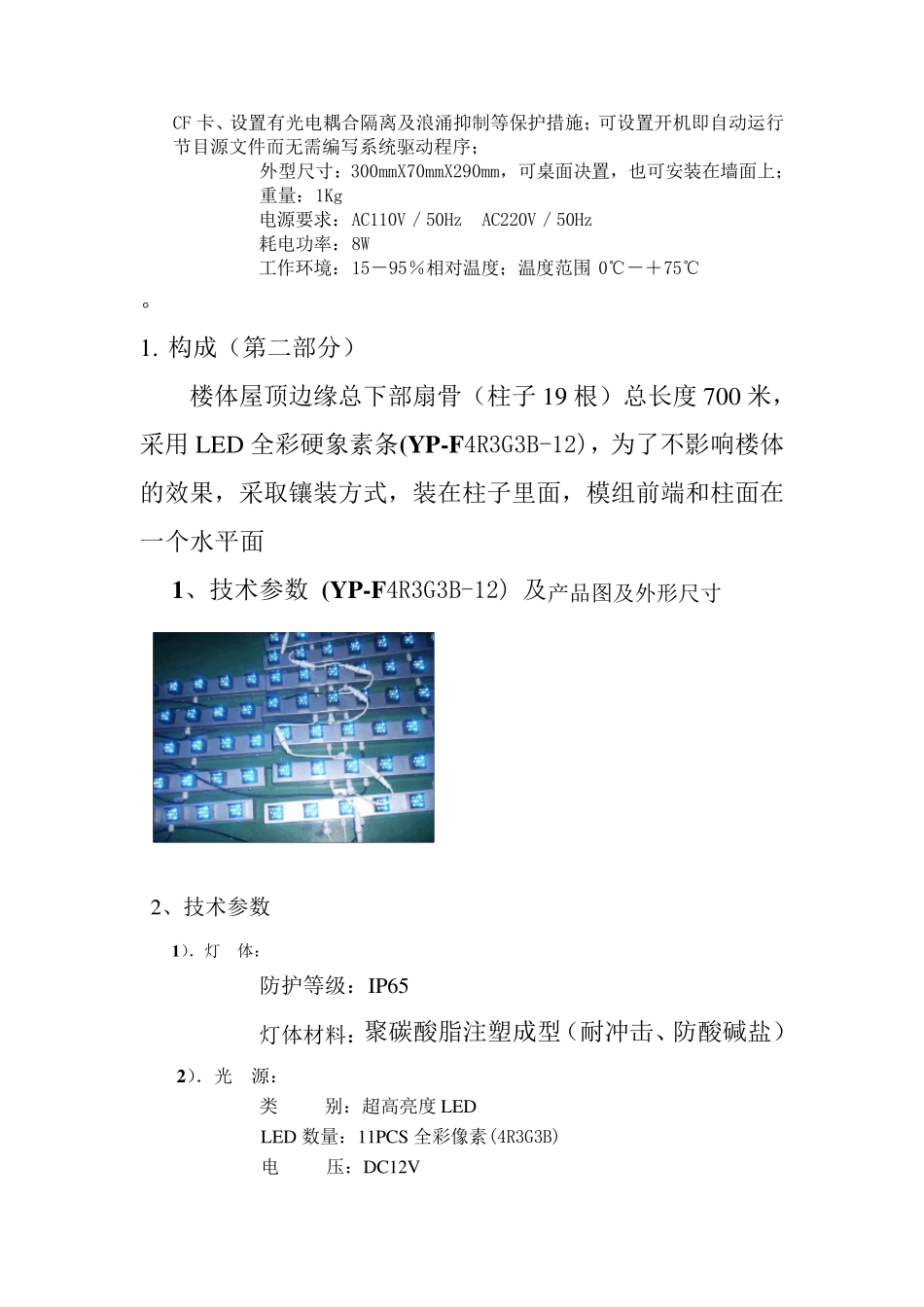

国家体育馆楼体亮化设计方案_第3页
3/7
国家体育馆楼体亮化设计方案 一.设计思想: 楼体屋顶边缘流线型的设计勾画出了整个楼体的动感曲线,配合 LED 全彩色轮廓灯, 屋顶下部楼体部分采用 LED 全彩硬象素条, 在总体设计上本着以体现民族特色为基本设计思想,灯饰分布于建筑外立面支柱两侧,分布均匀而合理,在白天时灯饰与建筑浑然一体,在夜晚时,灯光绚丽多彩极富民族特色,其照明形式多种多样,在本方案设计上采用以中国红色为基调,开始时如打开的扇面一般,然后是红与绿交相呼应的中国结,奥运五环,奥运徽标等形式的动感展现,以突显奥运会精神和亮丽的灯饰效果。 二、楼体 LED 亮化构成和技术参数 1.构成(第一部分) 楼体屋顶边缘总长度 220 米,采用 LED 全彩色轮廓灯(CT-139P-AC220V) 2.技术参数(CT-139P-AC220V) 及产品图及外形尺寸: 1).灯 体: 防护等级:IP65 灯体材料:乳白色PC 材质 2).光 源: 类别:高亮度LED LED 数量:138pcs/m 七色 供电电压:220V 功 率:10W 平均寿命:50000Hrs 3).产品特点及用途: 光源采用超高亮LED,灯罩采用耐高、低温,抗老化、防紫外线 PC 材质制成,铝合金底座坚固耐用,便于安装。 配套专用数字控制系统,可追逐、流水、渐变,跳闪等效果,多种效果选择。 3.控 制:(LYD-RT6000 脱机控制器) 4. 技 术 特 性 : 32 位高速 CPU 作中央控制, Windows 等操作系统; 2 个 RS485 接口、1 个CF 卡、设置有光电耦合隔离及浪涌抑制等保护措施;可设置开机即自动运行节目源文件而无需编写系统驱动程序; 外型尺寸:300mmX70mmX290mm,可桌面决置,也可安装在墙面上; 重量:1Kg 电源要求:AC110V/50Hz AC220V/50Hz 耗电功率:8W 工作环境:15-95%相对温度;温度范围0℃-+75℃ 。 1. 构成(第二部分) 楼体屋顶边缘总下部扇骨(柱子 19 根)总长度700 米,采用 LED 全彩硬象素条(YP-F4R3G3B-12),为了不影响楼体的效果,采取镶装方式,装在柱子里面,模组前端和柱面在一个水平面 1、技术参数 (YP-F4R3G3B-12) 及产品图及外形尺寸 2、技术参数 1).灯 体: 防护等级:IP65 灯体材料:聚碳酸脂注塑成型(耐冲击、防酸碱盐 ) 2).光 源: 类 别 :超 高 亮 度LED LED 数量:11PCS 全彩像 素(4R3G3B) 电 压 :DC12V 功 率:1.3W 平均寿命:50000Hrs 技术特性: 1 )结构 考虑电子产品工艺性设计和产品化发展,本系统...
